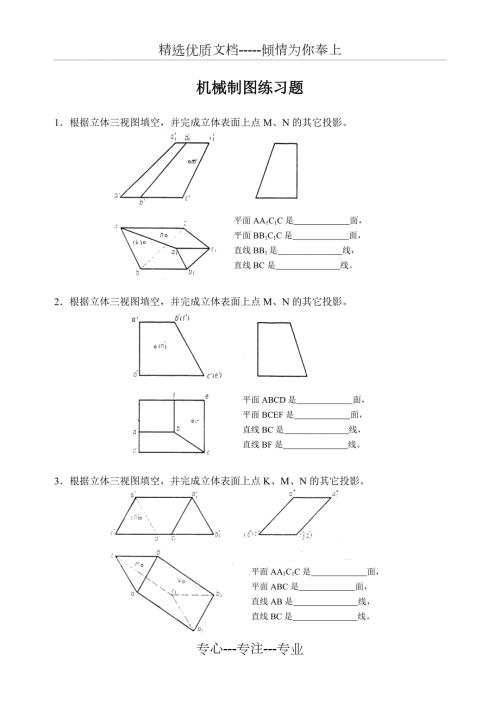

1、精选优质文档-倾情为你奉上机械制图练习题1根据立体三视图填空，并完成立体表面上点M、N的其它投影。平面AA1C1C是 面，平面BB1C1C是 面，直线BB1是 线，直线BC是 线。2根据立体三视图填空，并完成立体表面上点M、N的其它投影。平面ABCD是 面，平面BCEF是 面，直线BC是 线，直线BF是 线。3根据立体三视图填空，并完成立体表面上点K、M、N的其它投影。平面AA1C1C是 面，平面ABC是 面，直线AB是 线，直线BC是 线。4根据立体三视图填空，并完成立体表面上点M、N的其它投影。平面ABCD是 面，平面ABE是 面，直线AE是 线，直线CD是 线。5补画左视图漏线，并根据立
2、体投影完成填空。A面是 面，B面是 面，CD是 线。6补画左视图漏线，并根据立体投影完成填空。A面是 面，B面是 面，DE是 线。7作出截切立体的水平投影和侧面投影8作出截切立体的水平投影和侧面投影9作出截切立体的水平投影和侧面投影10作出截切立体的水平投影和侧面投影11作出截切立体的水平投影12补画立体的水平投影13补画立体的水平投影14补画立体的水平投影15补画立体的水平投影16补画立体的水平投影17补画立体的水平投影18完成立体相贯的正面投影和侧面投影19完成立体相贯的正面投影20完成立体相贯的正面投影21完成立体相贯的水平投影22完成侧面投影23完成侧面投影24完成侧面投影25完成侧面
3、投影26完成侧面投影27完成侧面投影28完成水平投影29完成侧面投影30完成侧面投影31完成侧面投影32完成侧面投影33完成侧面投影34完成侧面投影35完成侧面投影36完成水平投影37完成水平投影38完成侧面投影39完成侧面投影40完成侧面投影41完成正面投影42完成侧面投影43完成侧面投影44完成正面投影45完成全剖左视图46完成全剖左视图47完成全剖左视图48完成全剖左视图49完成全剖左视图50完成全剖俯视图51完成全剖左视图52完成全剖左视图53完成全剖左视图54完成全剖左视图55完成全剖左视图56纠正螺纹的绘制错误，将正确的绘制在下面的指定位置57纠正螺纹的绘制错误，将正确的绘制在下面
4、的指定位置58纠正螺纹旋合的绘制错误，将正确的绘制在下面的指定位置59纠正螺纹旋合的绘制错误，将正确的绘制在下面的指定位置60完成下列螺纹标注2、普通螺纹，大径20毫米，螺距2毫米，右旋，公差代号为7H。1、普通螺纹，大径24毫米，螺距3毫米，左旋，公差代号为7h。 61完成下列螺纹标注2、非螺纹密封的圆柱管螺纹，A级，公称直径1英寸。1、梯形螺纹，大径24毫米，导程10毫米，螺距5毫米，双线左旋，公差代号为7e。62填空63填空，并完成指定位置的剖面图。（1）该零件属 类零件，名称为 ，其材料的牌号为 。（2）零件中加工要求最高的表面的轮廓算术平均值为 微米；要求最低的为 微米。这些表面是用
5、 （去除，不去除）材料的方法获得的。（3）尺寸160、35、12、22、20、6、18中，称为定形尺寸有 ，称为定位尺寸的有 。（4）尺寸22h7中22是 尺寸，h7是 代号，其中“h”是 代号，“7”是 等级，该尺寸的上偏差是 毫米。64填空，并完成指定位置（右上角）的剖面图。（1）该零件属 类零件，名称为 ，其材料的牌号为 。（2）该零件的图纸表示采用了哪些视图（需指出采用了什么剖）： ， ， ， ， ，（3）说明螺孔“M8-7H深10孔深14”的意义：该螺纹的牙型符号为 ，是 螺纹，公称直径为 mm，螺纹深 mm，钻孔深 mm，7H表示 。（4）零件中加工要求最高的表面的轮廓算术平均值为
6、 微米，其表面是用 （去除，不去除）材料的方法获得的；图中符号 代表此表面是用 （去除，不去除）材料的方法获得的。65读支架零件图，填空，并完成指定位置的A-A剖视图。（1）该零件属 类零件，其材料的牌号为 。图中采用的表达方法是： 、 。（2）零件中加工要求最高的表面的轮廓算术平均值为 微米，其表面是用 （去除，不去除）材料的方法获得的；图中符号 代表此表面是用 （去除，不去除）材料的方法获得的。（3）说明螺孔“M42x2-6H”的意义：该螺纹的牙型符号为 ，是 螺纹，螺距为 mm，公称直径为 mm，6H表示 。（4）主视图中尺寸40、60、110及左视图中尺寸35、60、70、80，称为定
7、形尺寸的有 ，称为定位尺寸的有 ，称为总体尺寸的有 。（5）尺寸15H7中15是 尺寸，H7是 代号，其中“H”是 代号，“7”是 等级，该尺寸的上偏差是 毫米，下偏差是 毫米。66读装配图，回答问题。（1）该装配图采用的表达方案是： ， 。（2）夹线体手动压套的材料是 。（3）装配图中性能（规格）尺寸有： ；装配尺寸有： ；H7f6安装尺寸有： ；外形尺寸有： 。（4）配合代号48指基 制，基准件是 ，其中孔的公差带代号为 ，轴的公差带代号为 。H7中的H称为 ，7称为 。（5）拆画2号零件夹套。（专科不作要求）1667读装配图，回答问题。（1）该装配图采用的表达方案是： ， ， 。（2）微
8、调支承台底座的材料是 。（3）装配图中性能（规格）尺寸有： ；装配尺寸有： ；H8h7外形尺寸有： 。（4）配合代号12中12是 尺寸，其中孔的公差带代号是 ，轴的公差带代号是 ， H8中“H” 称为 ，“8”称为 。（5）拆画1号零件底座。（专科不作要求）68读装配图，回答问题。（1）该装配图采用的表达方案是： ， ， 。（2）球阀阀体的材料是 。（3）装配图中性能（规格）尺寸有： ；装配尺寸有： ；H11d11安装尺寸有： ；外形尺寸有： 。（4）配合代号14指基 制，基准件是 ，其中孔的公差带代号为 ，轴的公差带代号为 。H11中的H称为 ，11称为 。（5）拆画2号零件阀盖。（专科不作
9、要求）计算机绘图练习题1在AutoCAD中按要求设置A3图纸格式，并按模板文件格式存储。其中图框线型及标题栏文字大小，需按教材中要求绘制使用。 设置图层： 绘制图框：绘制标题栏：2在所建的模板文件中完成几何作图，并完成尺寸标注3在所建的模板文件中完成几何作图，并完成尺寸标注4在所建的模板文件中完成几何作图，并完成尺寸标注5在所建的模板文件中完成几何作图，并完成尺寸标注6在所建的模板文件中完成几何作图，并完成尺寸标注7分别在所建的模板文件中，根据以下立体及尺寸完成其三视图绘制8分别在所建的模板文件中，绘制螺纹紧固件的连接图（1）已知双头螺柱GB898-88-M16x40，螺母GB6170-86-
10、M16，垫圈GB97.1-85-16，用近似画法作出连接后的主、俯视图。（2）已知螺栓GB5782-86-M16x80，螺母GB6170-86-M16，垫圈GB97.1-85-16，用近似画法作出连接后的主、俯、左视图。（4）已知双头螺柱GB898-88-M16x40，螺母GB6170-86-M16，弹簧垫圈GB93-87-16，用近似画法作出连接后的主、俯视图。（3）已知螺钉GB67-85-M8x30，用近似画法作出连接后的主、俯视图。9分别在所建的模板文件中（需根据要求调整图纸幅面大小），绘制以下零件图，并按装配简图将所绘零件图拼成一张装配图10分别在所建的模板文件中（需根据要求调整图纸幅面大小），绘制以下零件图，并按装配简图将所绘零件图拼成一张装配图专心-专注-专业
