1、 机械制图标注常用符号序号符号名称符号绘制标准应用示例1GB/T 1182-2008基准符号。涂黑三角形与中轴线可任意变换位置，方框和字母只允许水平放置不允许歪斜；方框外边的连线也只允许在水平或铅垂两个方向画出。2GB/T 4458.4-2003；标注正方形结构尺寸时在尺寸前面加注正方形符号。高度h3GB/T 4458.4-2003；标注弧长时在尺寸前面加注弧长符号。 高度h4尺寸注法；沉孔或锪平符号。高度h5GB/T 4458.4-2003；尺寸注法；沉孔或锪平深度符号。高度h6GB/T 4458.4-2003；尺寸注法；埋头孔符号。高度h 机械制图尺寸标注常用标准符号序号符号名称符号绘制标
2、准应用示例7GB/T 15754-1995锥度符号或莫氏锥度注法。高度h8/T 5061-2006定位支撑符号。高度h9/T 5061-2006辅助支撑符号。高度h10/T 5061-2006辅助支撑符号。高度h=5mm11中心孔符号。高度h=3.5mm；高度H1=5mm。12/T 8555-2008 热处理技术要求在零件图样上的表示方法。粗糙度符号的三角形局部为测量点符号。可随图形进展缩放。汇编人：质管办标准化管理员 家贵 2011年8月25日机 械 制 图 基 础 知 识一、.图线 GB/T 4457.4-2002 GB/T 17450-1998注：粗虚线和粗点画线的选用（1） 两种粗线都
3、用来指示零件上的某一局部有特殊要求。但应用场合不尽一样。粗虚线专门用于指示该外表有外表处理要求。外表处理包括镀涂覆、化学处理和冷作硬化处理。（2） 粗点画线是限定围的表示线 常见于以下场合：a. 限定局部热处理的围如上图b. 限定不镀涂围如下左图c. 限定形位公差的被测要素和基准要素的围如下右图1按根本视图的配置形式配置2按向视图的配置形式配置不要 “向字图形不对称时，移出断面不得画在中断处四、简化画法 GB/T 16675.1-1996 1.管子 1可仅在端部画出局部形状，其余用细点画线画出其中心线 2可用与管子中心线重合的单根粗实线表示。2.五、螺纹与螺纹紧固件表示法 GB/T 4459.
4、1-1995 GB/T 197-2003无论是外螺纹或螺纹，在剖视或剖面图中的剖面线都应画到粗实线。根据GB/T 197-2003的规定，将普通螺纹的标记方法介绍如下：七、尺寸注法 GB/T 4458.4-2003 GB/T 19096-20031.在光滑过渡处标注尺寸时，应用细实线将轮廓线延长，从它们的交点处引出尺寸界限。如如下图2.标注角度的尺寸界限应沿径向引出图5，标注弦长的尺寸界限应平行于该弦的垂直平分线图6，标注弧长的尺寸界限应平行于该弧所对圆心角的角平分线图7，但当弧度较大时，可沿径向引出图8。3.当对称机件的图形只画出一半或略大于一半时，尺寸线应略超过对称中心线或断裂处的边界，此

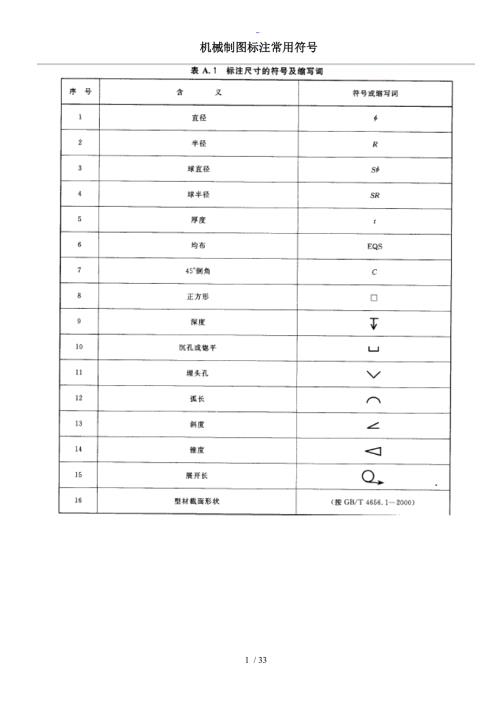

5、时仅在尺寸线的一端画出箭头。尺寸数字：标注尺寸的符号与缩写词如上图标注尺寸的符号与缩写词如下表十、形状和位置公差的图样表示法 GB/T 1182-1996其端点应画一个黑点*形位公差带的定义见GB/T 1182-1996*形位公差标注符号的比例和尺寸见GB/T 1182-1996十一、形位公差的未注公差 GB/T 1184-19961.定义 见GB/T 1184-1996十二、外表粗糙度标注 GB/T 131-2006目录一、图线 二、视图三、剖视图与剖面区域的表示法四、简化画法五、螺纹与螺纹紧固件表示法六、弹簧表示法七、尺寸注法八、尺寸的简化注法九、极限与配合的标注方法十、形状和位置公差的图样表示法十一、形位公差的未注公差十二、字号见图纸十二、外表粗糙度标注 相应国标可在PDM中看到我的文件/共享区/机械制图国家标准特别说明：4-6 4633 / 33
