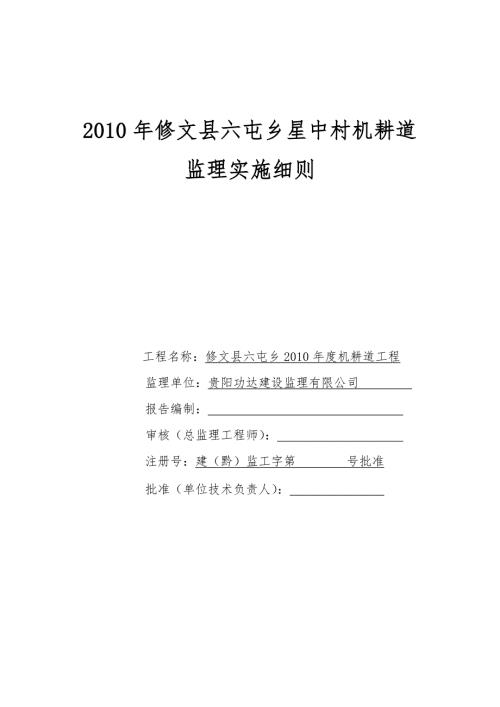

1、2010年修文县六屯乡星中村机耕道监理实施细则 工程名称：修文县六屯乡2010年度机耕道工程监理单位：贵阳功达建设监理有限公司 报告编制： 审核（总监理工程师）： 注册号：建（黔）监工字第 号批准批准（单位技术负责人）： 一 .工程概况1、本工程起于六屯乡星中村至香火岩公路处，止于六屯至双流公路上白泉处。所建公路工程桩号K0+000-K2+200，全长约2.2公里，全路段沿原老路布设，地质构造简单，大部分路段填、挖量不大、边坡不高，路基边坡稳定，无特别地质不良现象。本工程是修文县实施惠农工程的重要组成部份，其建设内容主要为2公里的机耕道建设，本路段宽4米（含路肩墙），两侧路肩墙各宽0.5米。本
2、工程主要工程包括路面、路基、土石方工程等项目，其中主体工程包括：土石方开挖、路肩墙砌筑、铺碎石、泥结石面层等。二编制依据建筑工程施工质量验收统一标准（GB50300-2001）贵州省乡村公路工程技术标准（DBJ22-028-97）公路工程混凝土结构防腐蚀技术规范（JTG/T B07-01-2006）公路路线设计规范（JTG D20-2006）施工现场临时用电安全技术规范JGJ46-88公路工程技术标准（JTGB01-2003）公路排水设计规范规范（JTJ018-97）三、监理工作总体目标 在确保各项工程建设活动符合有关法律法规要求的前提下，工程质量、工期和投资全面满足项目的要求，实现本工程质量
3、优、投资省、进度快、施工安全文明的监理工作目标。四、监理控制的基本手段、要点及方法 为保证整个工程的施工质量，监理工程师必须深入到施工的各个环节、各道工序中去，并采用一定的监理手段，对施工进行系统的、全面的监督和管理。重点控制的分项工程：1、施工准备：测量基线布置；机械设备进场。2、土石方工程主要控制开挖范围及边线，高程控制、土质、分层厚度和压实度。3、路肩墙的砌筑1）、准备工作：制作石料试件，进行材质试验。进行砂浆试配，确定砂浆配合比。将上述试验、检验结果及水泥出厂合格证（或检验报告）报监理审查、备案及签证。2）、浆砌块石施工程序及方法：施工程序为：基础开挖与块石、砂、施工用水的运输同步进行
4、在基础开挖完并经验收合格、签证后开始砌筑。块石用车或人工运至工作面附近，然后人工抬运至工作面；砂浆采用拌合机或人工拌制，再用胶轮车或人工挑运至工作面。、基础面砌筑方法要严格注意砌体与基础结合面的处理。先将验收合格的基础面清理干净，铺35cm水泥砂浆，再铺筑第一层块石（大面朝下）。浆砌石筑应采用座浆法，即先铺一层砂浆再安放块石。块石应被砂浆包围，不能在形成空隙，块石之间的空隙先灌砂浆，再用小石块塞缝。下一层砌筑完毕后接着再铺砂浆进行上一层的砌筑。、面石的砌筑方法为了保证砌体表面的平整，面石应选用较为平整方正的块石。面石砌筑前应放样立标，拉线砌筑。砌石应平整、稳定、密实和错缝。砌筑时采用一丁一顺
5、腹石的砌筑方法座浆：浆砌块石座浆厚度要求5cm左右. 座浆一般比砌石超前0.51m左右。安放块石：把洗净的湿润块石安放在座浆上，用锤敲击石面，使座浆溢出为度。水泥砂浆灌缝宽度为24cm，错缝为24cm，错缝为23倍缝宽。3）、浆砌石工程施工质量要求、砂浆塌落度控制在30mm50mm之间，当天气变化时，作适当调整。砂浆采用0.35m3的拌合机拌制，运输采用胶轮车或人工挑运。施工用砂浆应随拌随用，严禁在使用过程中加水，本工程采用325#P.0水泥，施工间歇时间在下表规定范围内。 砌筑时气温（）允许间歇时间（min）325#普通硅酸盐水泥2030901020135510195、用于浆砌的块石，质
6、地坚硬、无风化剥落层和裂纹，在使用前消除表面的泥垢和水绣杂质，冲洗干净。块石厚度不应小于200mm，重量不应低于3050kg，小于此规格的块石（称为片石）用于塞缝，其用量不得超过该处砌体的10%，砌筑时块石大小应搭配均匀。、砌筑中因故停顿，已砌砂浆超过初凝时间，应待砌筑的砂浆强度达到2.5Mpa后，才能继续施工。在恢复砌筑前，应将前一层砌体表面松动岩块、浮碴消除，并用高压水清洗干净。局部光滑的砂浆表面要凿毛，冲洗并排出积水、积渣，在保证砌筑面干净湿润的前提下，才能继续砌筑。、砌筑质量、平整：同一层面应大致砌平，相邻砌石高差小于2030cm，每个分层高度找平一次。、 稳定：块石安砌必须自身稳定，
7、大面朝下，适当摇动或敲击，使其平稳。、 密实：铺浆必须全面均匀，厚度宜在3050mm，随铺浆随砌筑，砌缝需用砂浆填充饱满（用片石塞缝时应先铺浆后塞缝），全面有序地插捣密实，竖缝填塞砂浆后应插捣至表面泛浆为止。砌筑时严禁无浆直接贴靠，严禁先堆石后用砂浆灌缝。、 错缝：同一砌筑层内，相邻石块应错缝砌筑，不允许存在通缝。上、下相邻砌筑的石块也应错缝搭接。两分层高度间的错缝不得小于80mm，避免竖向通缝。必要时，在一定位置设置丁石。、 养护：浆砌石体露面在砌筑1218小时之后应及时养护，且经常保持外露面湿润，养护时间不少于14天。、抹面：浆砌石施工完毕后，首先将抹面部位进行凿毛、清理，用高压水冲洗，清
8、除浮碴和污渍，并保持工作面湿润。按设计要求拌制M10水泥砂浆，均匀地抹在工作面上。抹面要求平整、压实、抹光、养护14天。、浆砌石体轮廓尺寸、位置的允许偏差，不得超过设计及相关规范规定。4）、路基工程：主要控制断面尺寸、高程；基床、基底、路基面的压实度，必须做到分层压实。5）、填料的质量要求，压实度及平整度的控制。 5.碎石基层5.1.1粗集料：采用硬质岩石（卵石粒径8CM）轧制成的碎石。实质应坚硬、耐磨、洁净，形状接近立方体，碎石压碎值不大于30%。粗集料级别应不低于二级。最大公称粒径不应超过26.5，空隙率小于47%，坚固性不大于8%，针片状颗粒含量不大于15%，硫化物及硫酸盐含量不大于1%
9、含泥量不大于1%，碎石中粒径小于0.075的石粉含量不大于1%，软弱颗粒含量不大于5%。5.1.2细集料：采用碎石料加工过程中的细料部分，及无污染的天然砂，有机质含量不宜超过2%，含泥量不得大于3%。硫化物及硫酸盐含量不大于0.5%，细集料级别应不低于二级。6）、碾压是路基工程的一个关键工序，有效地压实路基填筑土，才能保证路基工程的施工质量。除了采用透水性的砂石材料外，其它填料均需要使用其含水量在最佳含水量2%内，方可进行碾压。因此，在施工中应分层碾压，同时必须经常检查填土的含水量，并按规定和要求检查压实度。五、本工程质量控制方法A、制定详细质量管理监理预控制方案B、严格进行原材料检验及实验
10、C、认真复核施工测量；D、实行严格的质量管理程序；E、认真审查施工组织设计；F、规范监理工程师施工过程监控：G、加强对质量缺陷事故处理的管理：贵阳功达建设监理有限公司2011年修文县六屯乡长田村机耕道监理实施细则 工程名称：2010年修文县六屯乡长田村机耕道工程监理单位： 贵阳功达建设监理有限公司 报告编制： 审核（总监理工程师）： 注册号：建（黔）监工字第 号批准批准（单位技术负责人）： 一 .工程概况 1、本工程起于六屯乡长田村扎佐至六屯公路上，止于六屯乡长田村板长组。所建公路工程桩号K0+000-K2+200，全长约2公里，全路段沿原老路布设，地质构造简单，大部分路段填、挖量不大、边坡
11、不高，路基边坡稳定，无特别地质不良现象。本工程是修文县实施惠农工程的重要组成部份，其建设内容主要为约2公里的机耕道建设，本路段宽2.5米（含路肩墙），两侧路肩墙各宽0.5米。本工程主要工程包括路面、路基、土石方工程等项目，其中主体工程包括：土石方开挖、路肩墙砌筑、铺碎石、泥结石面层等。二编制依据建筑工程施工质量验收统一标准（GB50300-2001）贵州省乡村公路工程技术标准（DBJ22-028-97）公路工程混凝土结构防腐蚀技术规范（JTG/T B07-01-2006）公路路线设计规范（JTG D20-2006）施工现场临时用电安全技术规范JGJ46-88公路工程技术标准（JTGB01-20
12、03）公路排水设计规范规范（JTJ018-97）三、监理工作总体目标 在确保各项工程建设活动符合有关法律法规要求的前提下，工程质量、工期和投资全面满足项目的要求，实现本工程质量优、投资省、进度快、施工安全文明的监理工作目标。四监理控制的基本手段、要点及方法 为保证整个工程的施工质量，监理工程师必须深入到施工的各个环节、各道工序中去，并采用一定的监理手段，对施工进行系统的、全面的监督和管理。重点控制的分项工程：1、施工准备：测量基线布置；机械设备进场。1、土石方工程主要控制开挖范围及边线，高程控制、土质、分层厚度和压实度。2、路肩墙的砌筑1）、准备工作：制作石料试件，进行材质试验。进行砂浆试配，
13、确定砂浆配合比。将上述试验、检验结果及水泥出厂合格证（或检验报告）报监理审查、备案及签证。2）、浆砌块石施工程序及方法：施工程序为：基础开挖与块石、砂、施工用水的运输同步进行，在基础开挖完并经验收合格、签证后开始砌筑。块石用车或人工运至工作面附近，然后人工抬运至工作面；砂浆采用拌合机或人工拌制，再用胶轮车或人工挑运至工作面。、基础面砌筑方法要严格注意砌体与基础结合面的处理。先将验收合格的基础面清理干净，铺35cm水泥砂浆，再铺筑第一层块石（大面朝下）。浆砌石筑应采用座浆法，即先铺一层砂浆再安放块石。块石应被砂浆包围，不能在形成空隙，块石之间的空隙先灌砂浆，再用小石块塞缝。下一层砌筑完毕后接着再
14、铺砂浆进行上一层的砌筑。、面石的砌筑方法为了保证砌体表面的平整，面石应选用较为平整方正的块石。面石砌筑前应放样立标，拉线砌筑。砌石应平整、稳定、密实和错缝。砌筑时采用一丁一顺。、腹石的砌筑方法座浆：浆砌块石座浆厚度要求5cm左右. 座浆一般比砌石超前0.51m左右。安放块石：把洗净的湿润块石安放在座浆上，用锤敲击石面，使座浆溢出为度。水泥砂浆灌缝宽度为24cm，错缝为24cm，错缝为23倍缝宽。3、浆砌石工程施工质量要求、砂浆塌落度控制在30mm50mm之间，当天气变化时，作适当调整。砂浆采用0.35m3的拌合机拌制，运输采用胶轮车或人工挑运。施工用砂浆应随拌随用，严禁在使用过程中加水，本工程
15、采用325#P.0水泥，施工间歇时间在下表规定范围内。 砌筑时气温（）允许间歇时间（min）325#普通硅酸盐水泥2030901020135510195、用于浆砌的块石，质地坚硬、无风化剥落层和裂纹，在使用前消除表面的泥垢和水绣杂质，冲洗干净。块石厚度不应小于200mm，重量不应低于3050kg，小于此规格的块石（称为片石）用于塞缝，其用量不得超过该处砌体的10%，砌筑时块石大小应搭配均匀。、砌筑中因故停顿，已砌砂浆超过初凝时间，应待砌筑的砂浆强度达到2.5Mpa后，才能继续施工。在恢复砌筑前，应将前一层砌体表面松动岩块、浮碴消除，并用高压水清洗干净。局部光滑的砂浆表面要凿毛，冲洗并排出积水、
16、积渣，在保证砌筑面干净湿润的前提下，才能继续砌筑。、砌筑质量、平整：同一层面应大致砌平，相邻砌石高差小于2030cm，每个分层高度找平一次。、 稳定：块石安砌必须自身稳定，大面朝下，适当摇动或敲击，使其平稳。、 密实：铺浆必须全面均匀，厚度宜在3050mm，随铺浆随砌筑，砌缝需用砂浆填充饱满（用片石塞缝时应先铺浆后塞缝），全面有序地插捣密实，竖缝填塞砂浆后应插捣至表面泛浆为止。砌筑时严禁无浆直接贴靠，严禁先堆石后用砂浆灌缝。、 错缝：同一砌筑层内，相邻石块应错缝砌筑，不允许存在通缝。上、下相邻砌筑的石块也应错缝搭接。两分层高度间的错缝不得小于80mm，避免竖向通缝。必要时，在一定位置设置丁石。
17、 养护：浆砌石体露面在砌筑1218小时之后应及时养护，且经常保持外露面湿润，养护时间不少于14天。、抹面：浆砌石施工完毕后，首先将抹面部位进行凿毛、清理，用高压水冲洗，清除浮碴和污渍，并保持工作面湿润。按设计要求拌制M10水泥砂浆，均匀地抹在工作面上。抹面要求平整、压实、抹光、养护14天。、浆砌石体轮廓尺寸、位置的允许偏差，不得超过设计及相关规范规定。4、路基工程：主要控制断面尺寸、高程；基床、基底、路基面的压实度，必须做到分层压实。5、填料的质量要求，压实度及平整度的控制。 5.碎石基层5.1.1粗集料：采用硬质岩石（卵石粒径8CM）轧制成的碎石。实质应坚硬、耐磨、洁净，形状接近立方体，碎
18、石压碎值不大于30%。粗集料级别应不低于二级。最大公称粒径不应超过26.5，空隙率小于47%，坚固性不大于8%，针片状颗粒含量不大于15%，硫化物及硫酸盐含量不大于1%，含泥量不大于1%，碎石中粒径小于0.075的石粉含量不大于1%，软弱颗粒含量不大于5%。5.1.2细集料：采用碎石料加工过程中的细料部分，及无污染的天然砂，有机质含量不宜超过2%，含泥量不得大于3%。硫化物及硫酸盐含量不大于0.5%，细集料级别应不低于二级。6、碾压是路基工程的一个关键工序，有效地压实路基填筑土，才能保证路基工程的施工质量。除了采用透水性的砂石材料外，其它填料均需要使用其含水量在最佳含水量2%内，方可进行碾压。因此，在施工中应分层碾压，同时必须经常检查填土的含水量，并按规定和要求检查压实度。五、本工程质量控制方法A、制定详细质量管理监理预控制方案B、严格进行原材料检验及实验；C、认真复核施工测量；D、实行严格的质量管理程序；E、认真审查施工组织设计；F、规范监理工程师施工过程监控：G、加强对质量缺陷事故处理的管理：贵阳功达建设监理有限公司
