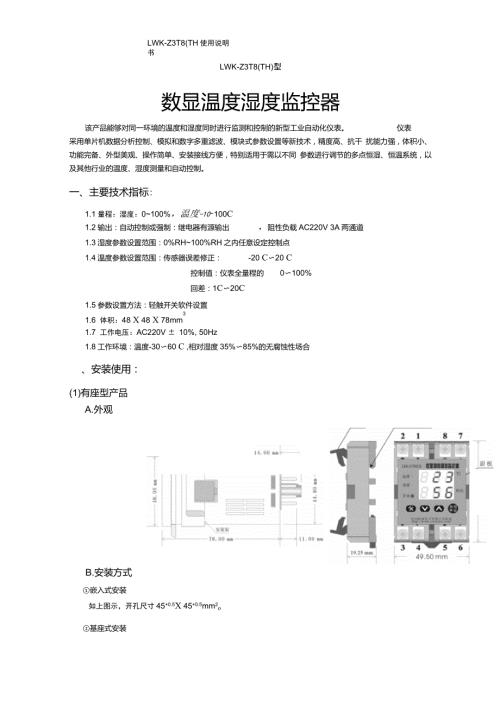

1、LWK-Z3T8(TH使用说明书LWK-Z3T8(TH)型数显温度湿度监控器该产品能够对同一环境的温度和湿度同时进行监测和控制的新型工业自动化仪表。仪表采用单片机数据分析控制、模拟和数字多重滤波、模块式参数设置等新技术，精度高、抗干 扰能力强，体积小、功能完备、外型美观、操作简单、安装接线方便，特别适用于需以不同 参数进行调节的多点恒湿、恒温系统，以及其他行业的温度、湿度测量和自动控制。一、主要技术指标:1.1量程：湿度：0100%，温度-10100C1.2输出：自动控制或强制：继电器有源输出，阻性负载AC220V 3A两通道1.3湿度参数设置范围：0%RH100%RH之内任意设定控制点1.4
2、温度参数设置范围：传感器误差修正：-20 C20 C控制值：仪表全量程的0100%回差：1C20C1.5参数设置方法：轻触开关软件设置31.6 体积：48 X 48 X 78mm1.7 工作电压：AC220V 10%, 50Hz1.8工作环境：温度-3060 C ,相对湿度35%85%的无腐蚀性场合、安装使用：(1)有座型产品A.外观B.安装方式嵌入式安装如上图示，开孔尺寸45+0.5X 45+0.5mm2o基座式安装将监控器插入8芯标准继电器座，然后置于导轨或者直接固定在安装板上即可。C.电气连接注意：输出继电器的有源控制信号，额定功率为阻性负载AC220V / 3A。用户如觉得负载能力不够
3、可在相应负载位置接AC220V中间继电器，实现功率扩展。切勿超载运行！218端子接湿度传感器（2接红,1接绿,8接黑）；78接温度传感器（7和温度传感器 黑线共用）；35接温度负载；45接湿度负载；（2）无座型产品A.外观曲山輯哎窘由立隔板B.安装方式:嵌入式安装如上图示，开孔尺寸C.电气连接123456：789：10AK韻度传翦器船惟传毎器zA(220V 50Hz45+0-5X45+05mm2o注意：输出继电器的有源控制信号，额定功率为阻性 负载AC220V / 3A。用户如觉得负载能力不够，可在 相应负载位置接 AC220V中间继电器，实现功率扩展。 切勿超载运行！123端子接湿度传感器
4、1接红,2接绿,3接黑）;34接温度传感器（3和温度传感器黑线共用）;68接湿度负载；78接温度负载；910号端子接AC220V电源（9接中性线，10接相线）o参数设置及设置方法:3.1面板布局温度负载启动温度显示窗湿度负载启动强制启动负载手就!S6-斗强制启动键功能设置键ht |j： v/w ww .ctrlya ro .com 减数/加数键56号端子接 AC220V电源（5接中 性线，6接相线）。3.2主显示窗设置时显示字符的意义Sol :温度控制值设置符号P1:温度回差值设置符号So2湿度控制值设置符号Sc1:温度传感器修正符号cc：温度升/降温切换符号（0为升温，1为降温）Sc2：湿
5、度传感器修正符号P2:湿度回差值设置符号说明：按“空”键约三秒进入参数设置状态，当上排数码管显示您所需要设置的参数提 示符时，您可通过“”或“”键，使下排数码管的数字为您所期望的值即可。3.3关于回差在纯位式控制中，必须有一个合适的回差值（又称开关差或不灵敏区），回差过小将导致交流接触器动作频繁而降低寿命， 回差过大将导致被控制的波动变大。 在某些场合（如空 调室温度控制）可利用回差值的设置使被控值在设置范围内扫描变化，避免浪费。在一般情况下，回差值定为全量程的 0.3%较为合适。3.4传感器修正的说明设置误差修正值：当认定包括传感器在内的控制系统出现误差而不能与更高精度等级的测量装置取得一致
6、结果时，可使用本产品先进的“修正”功能，以取得一致，但勿轻易使用该功能，以免将精确的仪表反修正至不精确。设置方式，按功能键“”至SC项目，再按减数键）”或加数键”在-2020范围内设置一个与误差方向相反的相同值即可。如-4 -LWK-Z3T8(TH使用说明书-# -LWK-Z3T8(TH使用说明书偏高3,即设置-3,如偏低3即设置3。3.5手动启动在特定情况下用户可根据实际需要强行启动温湿度负载，操作时只需按下手动键手动启动两路负载，同时点亮 3个指示灯；启动此功能时必须有人值守，以免仪表负载常期处于 工作状态造成不必要功耗和安全瘾患的存在。四.其它说明： 每台产品包括套件：主设备 1件，温度
7、传感器1只，湿度传感器1只。 在仔细阅读使用说明书的前提下，方可接线、通电。传感器应放置在能迅速反映被控温湿度之处。在接线时须防单元间或输入输出间相互混淆！ 感温元件引线与电源的连线不要捆扎或绞绕在一起，也不要放在同一根金属管内，以防产生电磁干扰。 仪表若显示“HHH ”，请检查传感器是否断线或输入超过了量程上限，若显示“LLL ”,则可能是传感器短路或反接，此时仪表自动启动保护功能，将负载供电切断，须排除故障后方可再使用。（6）仪表面板输出指示灯亮，即表示有输出，如此时接线板中相应的端子无输出反应， 一般属仪表所带负载短路而烧坏了仪表内部的器件。请及时交制造厂修理。杭州凯源电子有限公司IS09001国际质量体系认证企业 中国质量过硬服务放心信誉品牌地址：杭州西湖区文三路259号昌地火炬大厦1号楼三层邮编310012电话：0571-56836789,56838422 传真：0571-56838488 服务热线：800-8571479网址：网络实名“凯源”，E-mail: ctrlyare-# -
