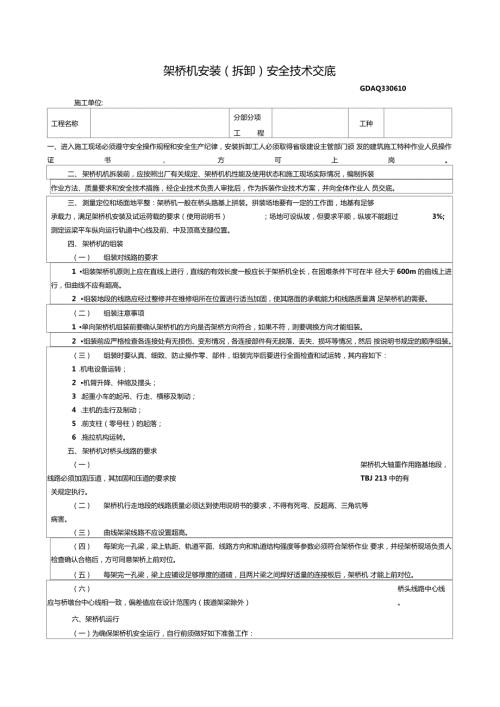

1、架桥机安装（拆卸）安全技术交底GDAQ330610施工单位:工程名称分部分项工程工种一、进入施工现场必须遵守安全操作规程和安全生产纪律，安装拆卸工人必须取得省级建设主管部门颁 发的建筑施工特种作业人员操作证书，方可上岗。二、架桥机机拆装前，应按照岀厂有关规定、架桥机机性能及使用状态和施工现场实际情况，编制拆装作业方法、质量要求和安全技术措施，经企业技术负责人审批后，作为拆装作业技术方案，并向全体作业人 员交底。三、测量定位和场面地平整：架桥机一般在桥头路基上拼装。拼装场地要有一定的工作面，地基有足够承载力，满足架桥机安装及试运荷载的要求（使用说明书）；场地可设纵坡，但要求平顺，纵坡不能超过3%
2、测定运梁平车纵向运行轨道中心线及前、中及顶高支腿位置。四、架桥机的组装（一）组装对线路的要求1 组装架桥机原则上应在直线上进行，直线的有效长度一般应长于架桥机全长，在困难条件下可在半 径大于600m的曲线上进行，但曲线不应有超高。2 组装地段的线路应经过整修并在维修组所在位置进行适当加固，使其路面的承载能力和线路质量满 足架桥机的需要。（二）组装注意事项1 单向架桥机组装前要确认架桥机的方向是否架桥方向符合，如果不符，则要调换方向才能组装。2 组装前应严格检查各连接处有无损伤、变形情况，各连接部件有无脱落、丢失、损坏等情况，然后 按说明书规定的顺序组装。（三）组装时要认真、细致、防止操作零、
3、部件，组装完毕后要进行全面检查和试运转，其内容如下：1 .机电设备运转；2 机臂升降、伸缩及摆头；3 .起重小车的起吊、行走、横移及制动；4 .主机的走行及制动；5 .前支柱（零号柱）的起落；6 .拖拉机构运转。五、架桥机对桥头线路的要求（一）架桥机大轴重作用路基地段，线路必须加固压道，其加固和压道的要求按TBJ 213中的有关规定执行。（二）架桥机行走地段的线路质量必须达到使用说明书的要求，不得有死弯、反超高、三角坑等病害。（三）曲线架梁线路不应设置超高。（四）每架完一孔梁，梁上轨距、轨道平面、线路方向和轨道结构强度等参数必须符合架桥作业 要求，并经架桥现场负责人检查确认合格后，方可同意架桥
4、上前对位。（五）每架完一孔梁，梁上应铺设足够厚度的道碴，且两片梁之间焊好适量的连接板后，架桥机 才能上前对位。（六）桥头线路中心线应与桥墩台中心线相一致，偏差值应在设计范围内（拨道架梁除外）。六、架桥机运行（一）为确保架桥机安全运行，自行前须做好如下准备工作：（二）检查制动装置是否完整、良好，抽动风压是否达到规定值。（三）检查架桥机是否有物品伸岀机外，超岀限界范围。（四）派专人观察路基、限界等情况，并清除架桥机周围及线路上影响安全行车的障碍物。（五）计算和测量架桥机通过小曲线和隧道时，有无超限现象并采取相应措施。（六）架桥机过便桥前应验算桥的受力情况，确认安全后才能通行。（七）架桥机组在电力线
5、路下面作业或通过时，架桥机与导线间的距离应符合JBJ 213有关要求。（八）禁止单梁式架桥机全悬走行，自行时须将机臂缩回，插上固定销，同时将起重小车拖至规定位置予以固定。自行速度不大于3km/h。（九）双梁式架桥机应尽量减少悬臂走行距离，悬臂走行须使起重行车处于主梁的规定位置并使之制动，一般不许通过设有超高的弯道，运行速度不得大于3km/h。（十）双梁式架桥机悬臂走行时机臂与主梁应保持直线状态，特殊情况下需整机臂的角度时，应 采取必要的安全措施。（一）架桥机在自行时，可能串动的部件应予固定。（十二）架桥机自行时，应设专人随时观察线路情况，如发现线路情况不好，影响架桥机行车安 全时，应立即采取应
6、急措施。（十三）严禁用架桥机作为牵引动力拖拉运梁车及架桥机的附属车辆，架桥机自行距离不超过使 用说明书的规定。（十四）双梁式架桥机在曲线隧道口架梁时，应采取相应的安全措施。七、架桥机对位（一）架桥机对位、停车位置力求准确，一般可算岀停车位置并在轨面上画岀停车位置标记以便 掌握，对位时须安排专人安放止轮器，必要时还可放风制动，以确保架桥机的安全。（二）架桥机停妥后，除制动风压应随时保持在规定值外，尚须采用铁楔或木楔楔在车轮下或拧 紧手制动。（三）单梁式架桥机伸机臂前要将起重小车拖至规定位置并固定。（四）单梁式架桥机机臂伸缩时，二号柱插销必须全部插好。伸缩机臂时，机臂与机身应成一条 直线。（五）检
7、查前支柱（零号柱）与支承面的墩帽是否符合架桥机作业要求，必要时采取相应的加固 措施，支承面上用硬质木板和木楔填平、垫实，不能用零碎木板或软木料支垫，支垫的长度和宽度应大于柱 底尺寸。（六）双梁式架桥机主机支撑油压千斤顶未支承前严禁摆动机臂，机臂摆动范围不得大于设计值。（七）双梁式架桥机在任何情况下禁止前、后机臂同时摆动，只能先后进行，待先摆动的机臂到 位、抄实后，方可摆动另一机臂。（八）双梁架桥机对位后，必须进行全面、仔细地检查，支柱应垂直，前支腿必须支撑在路基上， 垫实、牢靠，确认可靠后，才能进行架梁作业。八、现场补充交底内容：交底人签字：接受交底负责人签字： 日期：接受人（全员）签字：注：本交底一式三份，班组、交底人、资料保管员各一份。
