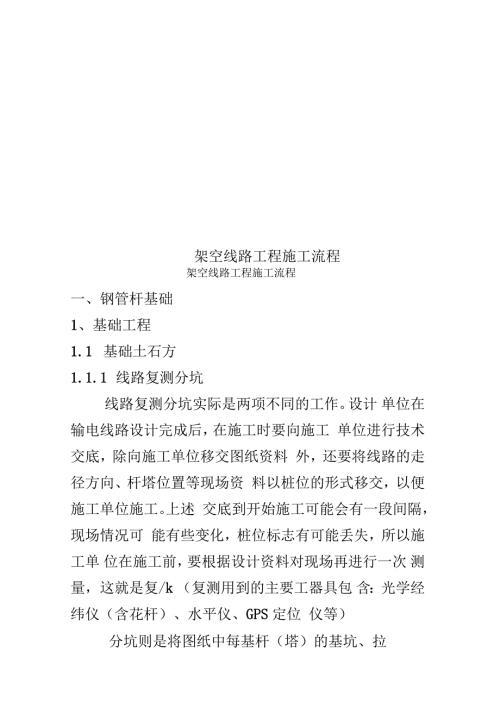

1、架空线路工程施工流程架空线路工程施工流程一、钢管杆基础1、基础工程1.1 基础土石方1.1.1 线路复测分坑线路复测分坑实际是两项不同的工作。设计 单位在输电线路设计完成后，在施工时要向施工 单位进行技术交底，除向施工单位移交图纸资料 外，还要将线路的走径方向、杆塔位置等现场资 料以桩位的形式移交，以便施工单位施工。上述 交底到开始施工可能会有一段间隔，现场情况可 能有些变化，桩位标志有可能丢失，所以施工单 位在施工前，要根据设计资料对现场再进行一次 测量，这就是复/k （复测用到的主要工器具包 含：光学经纬仪（含花杆）、水平仪、GPS定位 仪等）分坑则是将图纸中每基杆（塔）的基坑、拉线坑以及
2、施工用的各种地锚坑进行现场定位，以便十方开校。1.1.2 杆塔坑挖方及回 填根据设计图纸，杆 塔编号及杆塔型号尺寸 开挖土方量；规格:1.2.1钢筋笼（种类或 钢筋综合）1.2 基础钢材1.3 混凝土工程1.3.1 保护帽保护帽的作用：1、为了防止因地脚螺母松动或丢失而发生的杆 塔倾斜或倒塔事故。2、保护地脚螺栓和杆塔地脚因长期暴漏在空气 而发生锈蚀，影响杆塔的正常使用寿命；1.3.2 灌注桩成孔依据图纸及现场实际土质情况，完成灌注桩成孔 作业。1.3.3 灌注桩浇制依据图纸、作业规范及清单的项目特征，完成灌注桩浇筑作业图五：灌注桩混凝土浇筑图六：模板拆除及接地安装注：灌注桩混凝土浇筑过程，底
3、部至顶部须坚持 分层浇筑、分层振捣、连续作业；测量地脚螺栓预留长度图七：钢管塔基础硅工程2、杆塔工程2.1杆塔组立2.1,1钢管杆组立图九：钢管杆组立3、接地基础3.1接地槽挖方及回填3.2接地安装接地工程属于隐蔽工程，在现场完成作业的 过程中，施工单位须自检；建设单位（或监理公 司）代表须旁站并复测相关数据是否符合设计要 求及规范要求，现场实测接地槽深度、长度和宽 度，接地体及接地极安装符合规范要求， 实测接 地电阻符合设计及规范要求，项目负责人及监理 签字并做现场隐蔽工程验收。二、角钢塔基础1、基础工程1.1 基础土石方相关工序与钢管塔土石方工序类似；1.2 基础钢材1.2.1地脚螺栓依据
4、设计图纸和杆塔型号，现场加工制作;1.2.2 一般钢筋王曜名电右事呈部1111MVH*工理工不噂:号神诩*目前日将2016任3月21日依据设计图纸 及杆塔型号，现 场加工制作、安 装杆塔基础钢 筋。1.3混凝土工程1.3.1基础垫层1.3.2现浇基础现浇基础完成前，须现场完成钢筋基础安装、模 板安装商品混凝土基础浇筑基础混凝土振捣工序商品混凝土基础浇筑塔基础混凝土试块塔基础混凝土坍落度试验杆塔组立基础模板拆除基础接地安装工程22.13杆塔工程杆塔组立（如上图）接地工程接地土石方杆塔组立土方回填导线架设工程名常:方博里就海” gV生店工程施工料墙:基础&BCD， 报楫”明日JH;加/岑*工日he
5、名*：,*沿河iiwn岛 itiTflH jmh土工程I工行6秫:方*至沿霄11 Ok 卜线踣工娓*工舁增:行军物j接堆工程（当旦瓜a；阳*3日2016/04/02 14:593.13.2接地安装接地工程含接地体敷设，接地极安装。检查验收 与钢管塔接地类似。4、架线工程4.1导地线架设张力架线：在超高压输电线路架线中，用张 力机、牵引机等主要设备使导线带一定张力在腾 空状态下展放，并以相应的方法进行紧线、挂线 和附件安装的整套施工工艺，称为张力架线。张力架线的特征：1、导线在架线施工全过程中处于架空状态；2、以施工段为架线施工的单元工程，放线、 紧线等作业在施工段内进行；3、施工段不受设计耐张
6、段限制，可以直线 塔作施工段起止塔，在耐张塔上直驼放线；4、在直线塔上紧线并作直线塔锚线,凡直 通放线的耐张塔也直通紧线；5、在直通紧线的耐张塔上作平衡挂线或半 平衡挂线；6、同相子导线要求同时展放、同时收紧。张力架线的优点:1、避免导线与地面摩擦致伤，减轻运行中的电晕损失及对无线电系统的干扰；2、施工作业高度机械化，速度快，工效高；3、用于跨越江河、公路、铁路、经济作物 区，山区、泥沼、河网地带等复杂地形条件， 更能取得良好经济效益；4、能减少青苗损失。单回路：单回路就是指一个负荷有一个供电电源 的回路（即有三条导线）。双回路：即有2个供电回路（即有六条导线）。 双分裂：即每项导线分裂为两根。（以此类推） OPGE即光纤通信线路避雷线作用：屏蔽和防雷，保护电力线路的供电 系统正常运行。4.2跨越架设（如图）5、附件安装工程6、调试6.1输电线路试运依据电压等级的类别，选择相应的调试等级;
