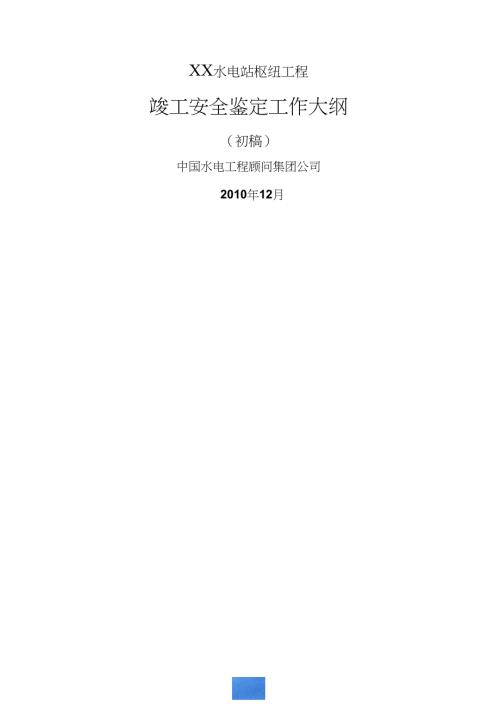

1、XX水电站枢纽工程竣工安全鉴定工作大纲（初稿）中国水电工程顾问集团公司2010年12月XX水电站枢纽工程竣工安全鉴定工作大纲（初稿）一、任务和安全鉴定范围国家发展改革委办公厅关于水电站基本建设工程验收管理有关事项的通知规定，“水电工程安全鉴定是水电工程蓄水验收和枢纽工程专项验收的重要条件，也是确保工程安全的重要措施”。应贵州乌江水电开发有限责任公司要求，中国水电工程顾问集团公司承担XX水电站枢纽工程竣工安全鉴定工作。XX水电站枢纽工程竣工安全鉴定工作范围为：碾压混凝土重力坝、泄水建筑物 及下游消能设施、右岸引水发电系统、左岸通航建筑物、导流隧洞及临时底孔封堵、 近坝库岸边坡稳定、渗控工程以及以
2、上建筑物的基础处理、边坡处理、安全监测、金 属结构和机电设备工程等。二、安全鉴定工作的主要依据1国家发展和改革委员会办公厅关于水电站基本建设工程验收管理有关事项的 通知（发改办能源2003 1311号）。2国家电力监管委员会水电站大坝运行安全管理规定（电监会令第3号）。3水电站基本建设工程验收规程（DL/T5123-2000）。4水电建设工程安全鉴定规定（电力工业部电综1998 219号文）。5国家及行业有关的技术规范和规程。6国家和行业有关部门对乌江XX水电站的批文。7国家和行业有关部门批准的设计文件。8工程建设的有关合同文本。9工程有关阶段验收文件。10电力建设工程质量监督总站检查专家组历
3、次巡视检查报告。三、安全鉴定工作的主要内容1工程等别、建筑物级别、防洪、抗震等设计标准的评价。2径流、洪水及水库调洪演算成果评价。3枢纽工程防洪度汛安全评价。4枢纽工程基本地质条件和工程地质问题的评价。5近坝库岸稳定性和主要建筑物边坡安全评价。6建筑物地基条件、基础处理及渗控工程的设计和施工质量评价。7碾压混凝土重力坝设计和施工质量的评价。8泄水及其下游消能防冲保护水力设计、结构设计和施工质量评价。9引水发电建筑物设计和施工质量的评价。10通航建筑物设计和施工质量的评价。11导流隧洞及临时底孔封堵设计评价。12工程安全监测设计和施工及其施工期监测成果分析评价。13金属结构工程设计、制造、安装质
4、量及初期运行情况评价。14水轮发电机组及其附属设备设计、制造、安装质量及初期运行情况评价。15电力设备设计、制造、安装质量及初期运行情况评价。16控制、保护及通信系统设计、制造、安装质量及初期运行情况评价。17全厂辅助机械设备系统设计、制造、安装质量及初期运行情况评价。18设计和施工方案中重大变更的理由及其影响评价。19工程质量缺陷和施工质量缺陷处理情况及其对工程安全的影响评价。20枢纽工程竣工安全总体评价。四、安全鉴定工作方式中国水电工程顾问集团公司组成乌江XX水电站枢纽工程竣工安全鉴定专家组， 依据国家和行业有关水电工程建设验收有关规定，国家及行业有关技术标准、规程规 范，工程建设有关设计
5、文件、合同文件及其补充规定，围绕枢纽工程挡水建筑物以及 涉及工程及电网安全的主要项目为重点开展安全鉴定工作。安全鉴定专家组将在贵州 乌江水电开发有限责任公司的支持下，在XX水电站工程建设、设计、监理、施工、 安装、运行等各单位的配合下，分专业组开展工作。安全鉴定专家组在查阅资料、查 勘现场、和工程有关各方座谈讨论、充分交换意见的基础上，通过综合分析和研究后 提出客观、公正的安全鉴定意见，编写安全鉴定报告并对报告的结论负责。安全鉴定专家组拟分为 防洪、地质、水工、施工、安全监测、金属结构和机电工 程等7个专业组。7个专业组分别按照建筑物和专业进行工程安全性评价，并对工程 安全性和存在问题提出评价
6、意见和改进运行管理工作的建议。在汇总各专业组意见基础上，安全鉴定专家组将综合评价工程是否具备竣工条件给出结论意见五、安全鉴定工作安排第1阶段：2010年12月工作安排阶段。收集XX水电站工程设计、工程建设、初期运行情况等相关资料， 进行现场调研，听取工程建设各方的汇报，了解工程建设情况以及设计、施工、初期 运行中的重点技术问题，编制枢纽工程竣工安全鉴定工作大纲 （讨论稿）。在现场经和 有关方面磋商，提出各参建单位提供安全鉴定所需资料的清单和编写自检报告的要求， 落实竣工安全鉴定工作的总体安排。第2阶段：2011年3月4月中间检查阶段。进一步落实各单位自检报告和资料准备情况，分析和研究存在问 题
7、的论证和处理情况，评价其对工程质量和安全性的影响，和工程建设和运行有关各 方座谈讨论自检报告初稿有关内容，并提出自检报告补充、修改意见。第3阶段：2011年5月6月报告编制阶段。在现场调研、阅研自检报告和其他有关资料，梳理分析问题，和 有关参建、运行单位磋商和讨论的基础上，编写乌江XX水电站枢纽工程竣工安全鉴 定报告（初稿）；必要时组织国内专家研讨有关问题及其处理意见。经公司主管领导审定后印刷出版安全鉴定报告，并向建设单位提交。第4阶段：时间待定验收阶段。根据验收委员会要求，向验收专家组和验收委员会汇报竣工安全鉴定 结论，并参加竣工验收会议。六、安全鉴定工作所需有关单位提供的主要资料1第一类资
8、料（工程建设及运行基本资料）由业主组织建设、设计、施工、监理、运行等单位编制的自检报告和专题报告。资料提供时间为2011年3月4月。资料内容主要包括以下几类（尚需电子版）：1）工程建设报告，20套。2）第三方质量检查、检测报告，各 5套。3）工程设计（地质）自检报告，8套。4）工程设计自检报告，20套。6）安全监测工程施工自检报告、监理自检报告，各 5套。7）工程安全监测资料及分析报告，10套。8） 金属结构设备监造、安装、监理及运行自检报告，各5套。9）机电工程制造监造及安装监理自检报告，各 6套。10）机电工程安装工程自检报告，6套。11）机电工程初期运行自检报告，6套。12）各专业图册，
9、份数和自检报告相对应。2第二类资料（工程的设计及审批文件等）可行性研究报告、招标设计阶段设计文件及图纸，重点科研专题研究报告，合同 文件及施工图纸，施工阶段重大设计修改及其专题报告，主要批文，电力质量监督总 站历次巡视检查报告，有关专家咨询报告等。可行性研究阶段补充设计的勘探成果、有关工程地质、建筑材料、结构分析计算 和试验研究等专题报告、重要的设计通知单及地质简报、设计简报等，各建筑物建基 面编录图。上述资料主要供专家组工作期间查阅， 需准备至少2套。3第三类资料设计、施工中各类工程原始资料，如：主要工程部位设计修改通知、工程质量月 报、监测月报及有关质量和工程缺陷处理的会议记要、各类试验报
10、告、验收签证、设 计提供的施工技术要求、监理实施细则、施工单位提供的施工措施方案、施工进度计 划安排等。上述资料主要供专家组工作期间查阅，需准备至少2套。4其它资料请建设单位组织提供安鉴报告所需的附图及工程照片（清单在2011年5月6月提供）。七、附件附件1 ：乌江XX水电站枢纽工程竣工安全鉴定各参建单位自检报告编写要求附件2:乌江XX水电站枢纽工程竣工安全鉴定第一次现场活动专家签字表。附件1:乌江XX水电站枢纽工程竣工安全鉴定参建单位自检报告编写要求（一）编写自检报告总的要求1）按照水电建设工程安全鉴定规定（原电力工业部电综 1998219号文）要求的 内容和格式编写。2） 设计单位所提供的
11、资料应和上级主管部门历次审查和批复的要求相符，如有出 入，需说明原因，报告要反映施工期最终设计成果和复核成果。3）工程施工、监理单位所提供的资料应分别以现场试验、监测、检查、验收成果 为依据，如实客观地反映工程建设情况，工程质量水平，反映曾经出现过的施工质量 事故、质量缺陷，处理措施，评价处理效果。（二）建设单位自检报告1工程建设管理自检报告1）工程概况、工程立项报批、管理体制、质量保证体系、分标及招投标，工程建 设里程碑等情况。2）工程形象面貌及未完工程安排。3）防洪度汛、下游供水要求及对策措施。4）业主提供的材料、设备质量管理职责及质量检测成果评价。5）单项工程验收情况。6）主要建筑物及设
12、备初期运行情况。7）工程质量总体评价及存在的主要问题。2试验中心自检报告1）原材料供应管理程序。2）原材料质量控制保证体系。3）原材料试验和检验成果，按工程使用部位统计和分析。4）质量抽检试验成果（建设单位）及分析评价。5) 不合格材料的处理。3检测中心自检报告1) 质量检查管理程序。2) 质量检查质量保证体系。3) 主要质量检查成果，按检测项目和工程部位进行统计分析。4) 不合格项目的处理。(三) 设计单位自检报告设计自检报告可按专业提出分册，也可按照建筑物或分标情况提出几个分册。1工程及设计概述1) 工程勘测设计简况。2) 工程简介及建筑物概况。3) 简述可行性研究设计过程及主要设计审查结
13、论。4) 简述主要专题报告设计过程及主要设计审查结论。5) 简述招标和施工图设计过程及主要设计变更。2工程防洪1) 工程设计洪水标准复核根据现行规范要求对XX水电站工程设计洪水标准进行复核。2) 设计洪水成果复核(1) 概述水文计算的资料情况。(2) 可行性研究阶段设计采用的设计洪水成果。 概述可行性研究阶段采用的洪水 系列和历史洪水成果情况，坝址设计洪水计算方法，用表列出坝址设计洪水成果，以及设计洪水和校核洪水的洪峰流量。(3) 设计洪水的成果复核。对2008年以来洪水情况进行说明，论证延长洪水资 料系列的必要性，对坝址设计洪水进行复核。(4) 水文资料和设计洪水成果的评价。 根据复核的水文
14、资料和设计洪水成果， 对 大坝采用的设计洪水成果的可靠性和合理性进行评价。3) 泄洪能力复核(1) 泄洪设施及其泄流能力 简述泄洪建筑物布置、尺寸和堰顶高程。 提供设计计算采用的泄流能力表和泄流曲线。 提供泄洪模型试验的泄流能力表和泄流曲线。 复核水库库容曲线。 对泄洪能力进行计算值和模型试验值的对比分析并作出评价。（2）主要特征水位复核 概述可行性研究阶段设计采用的正常蓄水位、 死水位、设计洪水位和校核洪水 位等特征水位。 根据复核的设计洪水成果和复核的泄流曲线，复核设计洪水位和校核洪水位。 对设计洪水位和校核洪水位的评价意见。4）工程防洪根据水库调度方式，提出防洪度汛措施。5）水情自动测报
15、系统的建设和运行情况概述水情自动测报系统的建设和运行情况。6）工程防洪的评价结合防洪标准、设计洪水、枢纽泄流能力和主要特征水位复核以及水情自动测报 系统的建设和运行情况，对建筑物的防洪安全提出评价意见。3工程地质1）概述概述前期勘察工作情况，可行性研究阶段主要工程地质结论和审查意见，招标设 计和施工详图阶段主要勘察工作。2）区域地质和地震简述区域地质概况，说明主要区域构造、新构造活动特征、主要断裂活动性、地 震活动情况，工程场地地震基本烈度、地震动参数及其确定的依据，评价区域构造稳 定性。3）水库工程地质条件简述水库基本地质条件，重点是影响水库渗漏、库岸稳定、浸没影响、诱发地震 等地质问题的水
16、库工程地质条件，结合水库蓄水以来库岸稳定条件监测和巡视、水库 诱发地震监测等成果，对上述水库工程地质问题，特别是近坝库岸稳定、水库诱发地震问题作出评价4）枢纽区基本地质条件枢纽区地形地貌、地层岩性、地质构造、风化卸荷、水文地质条件、岩土物理力 学性质试验、基岩岩体工程地质分类、岩土物理力学参数建议值等。招标设计和施工 过程对岩土物理力学参数进行的调整应作出说明。5）枢纽建筑物工程地质条件评价和建筑物设计相对应，论述混凝土重力坝及升船机、泄水建筑物及下游消能设施、 左岸通航建筑物、右岸引水发电系统、左右岸高边坡、右岸导流隧洞封堵段等安鉴范 围内各建筑物地基、边坡和围岩的工程地质条件，对存在的工程
17、地质问题和相应的处 理措施等做出分析，根据施工揭露的地质条件，分析评价各建筑物工程地质条件。（1）基岩地基，应详细说明建基面地层岩性，断层、挤压带、裂隙、岩溶发育情 况，岩体风化卸荷及完整性，地质缺陷及处理，建基面检测，岩体工程地质分类，评 价建筑物抗滑、变形稳定条件，简述基础处理设计及其施工情况。（2）边坡工程，说明边坡高度、坡度，地形地貌，地层岩性，断层、裂隙和软弱 夹层的发育情况，岩溶发育情况、岩体风化卸荷及完整性，边坡岩土和潜在滑动面的物理力学参数，简述边坡支护处理措施及施工情况、 设计对边坡的稳定分析计算结果, 评价边坡稳定条件。（3）渗控工程，说明防渗线地形地貌，地层岩性，主要断层
18、和岩溶发育情况，地 下水活动及地下水位，岩土透水性，相对隔水层分布，简述防渗设计和施工情况，并 根据运行期水文地质监测资料，对防渗处理范围和处理措施等进行工程地质评价。（4）围岩稳定性，说明隧洞及地下洞室围岩工程地质条件，围岩分类成果，对开 挖中出现的不稳定块体及其地质缺陷的处理情况做出论述，结合施工支护和运行期监 测资料，对各地下洞室主要工程地质问题和工程地质条件做出评价。较大洞室还应根 据围岩条件分部位作出工程地质评价。评述地下洞室水文地质条件，及洞室排水等。6）天然建筑材料前期勘察的天然建筑材料储量、质量，实际利用的天然建筑材料储量、质量。7）工程地质评价结论包括区域构造稳定性、水库主工
19、程地质问题评价、建筑物工程地质条件评价等。 存在的问题和下一步建议。8）其它建议工程地质报告独立成册。应附水库区工程地质图、枢纽区工程地质图和水文 地质图，主要建筑物工程地质剖面图，建基面和边坡开挖地质编录图。准备有关专题 研究报告，重要设计修改通知，地质简报等备查。4水工设计1）工程枢纽布置工程等别及建筑物级别、防洪标准复核，大坝抗震设计烈度复核，枢纽工程总布 置及各建筑物主要尺寸，设计审查后的主要设计变更情况。2）非溢流坝及升船机坝段坝顶高程复核，坝肩、坝基开挖设计及基础加固处理措施，坝体断面设计；各坝 段坝基和碾压层面抗滑稳定分析及坝基承载力复核（分析计算的方法、工况、采用的 参数和计算
20、成果）；坝体静、动力有限元分析主要成果；坝体结构设计（坝体分缝分块、 止水、接缝灌浆及廊道设计），坝体防渗排水设计；坝体混凝土分区设计、混凝土温控 设计等。3）溢流坝段坝基开挖设计及基础加固处理措施，坝体断面设计；坝基和碾压层面抗滑稳定分 析及坝基承载力复核（分析计算的方法、工况、采用的参数和计算成果）；坝体静、动力有限元分析主要成果；坝体结构设计；临时底孔结构设计，表孔的体型设计和泄洪 消能特性（包括水力学试验成果等）。4）消能和防冲消能工布置和型式，水力设计计算和水工模型试验成果；下游防冲工程措施及其 结构设计。5）通航建筑物通航建筑物布置和型式，通航建筑物开挖设计及基础加固处理措施，升船
21、机结构 分析；升船机结构静、动力有限元分析主要成果；上、下游引航道及过坝渠道、升船 机本体段、下闸首设计。6）发电进水口（1）进水口布置。（2）进水口水力设计（3）进水口结构设计。（4）稳定和基底应力复核。（5）基础处理设计。7）引水系统和尾水建筑物（含压力钢管）（1）引水系统和尾水布置。（2）水力设计（包括水力过渡过程计算）。（3）引水系统建筑物结构设计。（4）引水系统开挖及处理设计。（5）尾水系统建筑物结构设计。（6）尾水系统开挖及处理设计。8）发电系统（包括地下厂房、主变室、GIS开关站和出线平台以及中控楼等）建 筑物设计挖及基础力池泄水建筑物及下游消能设施、左岸电站工、运行等评价。（1
22、发电系统布置。（2）围岩稳定和支护分析。（2）厂房建筑物结构设计（含厂房吊车梁、风罩、蜗壳、机墩、尾水管等主要结 构）。（3）开挖及基础处理设计。（4）防渗及排水设计。9）渗控工程设计工程防渗控制标准，防渗帷幕的总体布置，坝基抽排水系统设计。10）建筑物边坡加固处理设计建筑物边坡开挖及加固处理设计，稳定性分析（分析计算的方法、工况、采用的参数和计算成果）。进水口边坡裂缝原因分析、块体稳定计算、处理措施。11）导流洞及临时底孔封堵设计封堵段的稳定分析（分析计算的方法、工况、采用的参数和计算成果）、主要结构 措施、灌浆及温控措施。12）近坝库岸稳定分析及其处理。13）下游护岸及防护工程设计。14
23、工程质量缺陷处理工程施工过程中出现的主要质量缺陷处理方案，处理效果检测、评价15）设计变更。16）结合监测资料成果，提出水工建筑物初期运行性态和设计成果比较分析内容。 蓄水安鉴遗留问题的相关答复内容。17）工程安全设计评价意见。5安全监测设计1）工程概述，监测设计范围。2）说明监测设计原则、目的，监测项目概况，典型监测断面选取及选择原则。3）按监测项目，分建筑物或部位详述各监测项目的目的、 手段（仪器设施及选型）， 各监测断面和测点布置及数量。设计变更原因及变更内容。4）设计变更后的监测设计项目外观测点及内观仪器数量汇总表（设计、施工、监 理三方要一致）。5）监测设计有关项目布置图，典型断面
24、仪器布置图简图。6）简述设计预计的监测效应量正常范围。7）对仪器设施的性能要求，如耐压、密封、绝缘、量程、精度等。8）设计审查意见。9）各监测项目取得初始值的要求。10）监测仪器施工进度计划要求和特殊观测要求。如各阶段观测频次要求等。11）变形监测网、渗流监测、内部监测、观测资料整编分析等技术要求的主要条 款，或列出各项监测技术要求的名称及报告完成日期。12）初步监测成果的分析评价和建议，监测成果是否可靠，有无异常，是否在设 计预期范围内，监测数据是否反映施工期运行状况。13）评价监测设计、仪器选型、监测成果对建筑物安全监控作用的可靠性。14）XX水电站监测设计未体现环境量监测、变形控制网、强
25、震监测、水力学原 型观测及监测自动化内容，请设计予以补充。6金属结构设计1）工程概况。2）金属结构设计概况各系统闸门、启闭机的布置方案，列出金属结构设备特性总表，建议参照下列表格形式填写:金属结构设备主要特性表序号闸门特性启闭机特性部位项目名称数量（孔/扇）底槛高程（m）孔口尺寸（宽:X高孙头） （m）型式容量 (kN)扬程/行程（m）台（套）论述各系统金属结构设备选型及基本参数，各系统闸门（含闸门埋件）、启闭机的 布置方案，详细叙述各闸门（含闸门埋件）、启闭机的结构型式、设计特点、操作方式、 防腐方案及主要结构件和零部件计算成果，包括：所选材料、构件强度、刚度、稳定 性计算值和允许值等，每扇
26、闸门（拦污栅）计算成果要求列表说明，建议参照下列表 格形式填写：XX闸门（拦污栅）主要计算成果序号项目材料或型号计算成果规范允许取值备注对金属结构设备的供电、照明、控制、通信等系统的设计进行说明论述重大问题的专题论证结论及金属结构设计工作的难点、重点，解决问题的技 术路线及最终成果。3）设计变更设计报告审查通过后金属结构布置及设备型式的变更情况及变更原因；制造和安 装过程中进行的设计修改原因及结果。4）模型试验对于金属结构设备的水力学模型试验或其它试验的试验过程及成果进行说明。5）评价和建议对金属结构主要设备的布置、选型、结构设计等设计成果进行安全可靠性评价； 对制造、安装、调试和运行过程中出
27、现的问题进行安全可靠性评价；对金属结构设备 的供电、照明、控制、通信等系统的安全可靠性评价。提出金属结构设计存在的问题 及建议。7机电工程设计1）说明水轮发电机组设计选型、主要技术参数、性能和结构型式的选择，分各部 件或系统描述结构特点，对制造安装质量、模型验收试验、现场调试及试运行、运行情况进行评价，按合同文件技术规范要求，对其各工况的运行情况、能量特性（功率、 流量、效率等保证值）、空蚀特性、泥沙磨损、各部的振动和摆度、噪音水平、各部位 运行温升、温度及运行稳定性、可靠性进行描述和评价。2）提出机组过渡过程计算成果，并根据机组甩负荷现场试验，对电站水道系统的 设计和调保计算（包括最不利组合
28、工况）进行复核和评价。3）对调速系统、励磁系统的设计，工厂和现场安装、调试结果，设备质量和运行 情况的描述和评价。4）对电站厂房桥机设计选型、制造安装、调试及运行的情况进行描述和评价。5）对全厂辅助机械及公用系统，如供水、排水、油、高低压气及量测系统，特别 是可能危及厂房安全的渗漏排水系统的设计、设备质量、运行可靠性进行描述和评价。6）对厂房通风空调系统的设计、安装、运行的评价。7） 叙述电站接入系统方案、系统对电站运行方式及主要电气设备参数的要求、审 查意见等，对电站投运后送出方案的适应性作出评价。8）描述电站电气主接线形式及配置、审查意见及变更情况、运行方式，给出短路 电流计算结果，并复核
29、主要电设备是否满足短路容量要求，对电气主接线的安全、可 靠、灵活性以及满足电力系统运行要求的情况进行评价。9）对电站厂用电系统的电源取得方式、供电电压、供配电接线方式、厂用电系统 设备型式及参数进行描述，对厂用电系统接线及设备选型、供电可靠性进行评价。10）对发电机主引出线型式、主要技术参数和结构型式选择满足合同技术规范要 求情况进行描述和评价；对发电机出口断路器、主要技术参数、操动机构以及制造、 安装、试验、运行等情况进行描述和评价；对其它发电机电压设备型式及主要参数选 择进行行描述和评价。11）对主变压器及其附属设备的选择、结构型式及结构特点、主要技术参数及绝 缘水平、损耗（给出合同要求值
30、和实测值）、调压方式、中性点接地方式、设备制造、 现场安装、试验及运行情况满足合同技术规范要求状况进行描述和评价；12） 对220kV开关站设备（包括断路器、隔离开关、电流互感器、电压互感器等） 及220kV电缆的选型、主要技术参数、绝缘水平、断路器及隔离开关开断性能及操动机构的选择进行描述；对设备制造、设备试验满足合同技术规范要求状况、及运行可 靠性要求等进行评价；13）对电站过电压保护方案和绝缘配合设计、设备绝缘水平和避雷器参数选择进 行描述。校核电站计算过电压和设备绝缘水平配合裕度，避雷器保护水平和设备绝缘 水平的配合系数，列表给出。对电站过电压保护是否符合电力系统绝缘配合安全可靠 性原
31、则和有关规程、规范的要求进行评价。14）对电站照明系统设计进行描述和评价。15）对电站接地系统的设计进行描述。包括对全厂接地网布置、自然接地体的利 用情况、电站散流接地、厂区及高压配电装置均压接地网设计等的描述。提出接地电阻计算值及单相接地最大入地电流， 叙述当接地事故地电位升高超过 2000V时采取的 隔离措施，并根据实测接地网接地电阻、接触电位差、跨步电位差和转移电位，对接 地系统设计、施工是否满足规程规范及安全运行要求进行评价。16）对机电设备布置进行描述，对主要设备的布置满足规程规范及运行要求的情 况进行自检，给出评价意见。17）说明电站在可行性研究报告审查后的机电重大设计方案变更情况
32、对于重大 设计（包括主要设备选型）变更，提出符合有关基建程序要求的报审依据、审批文件 和专题论证报告。18）计算机监控系统的设备布置、运行控制方式、网络结构和系统配置、各层电源配置、监控系统重要信号具体的冗余设计（控制、保护、励磁、闸门等信号）、监控系统网络路由及光纤和电缆的实施情况、监控各系统的I/O点内容、AGC、AVC的实施情况。19）电力二次系统安全防护的配置和实施，计算机监控系统和上级调度及其他系 统边界的安全防护措施，评价是否满足要求。20）机组附属设备以及全厂公用系统的设计及评价21）机组进水口闸门控制系统、坝区闸门控制系统的设计及评价。22）继电保护装置的配置及设备选型的评价
33、23）直流系统的设置情况，根据运行后的实际负荷对直流系统容量进行复核，确 定事故放电时间。24）励磁系统设计内容及评价。25）同期系统、测量系统、工业电视及门禁控制系统的设计及评价。26）通信系统的设计及评价。27）控制、保护及通信各系统设计评价应包括设计方案是否满足有关规程和规定 的要求，供货商及生产厂家和型号的情况，各系统主要技术性能指标；可研审查后设 计变更的内容。各系统安装、调试及运行中出现的主要问题，解决方法和结果。根据 投运的情况及经过几年的运行后对设计方案、选型及设备布置等设计内容进行安全可 靠性自我评价。（设计中存在的问题和建议、在设计中采取了那些措施，起到的作用； 有那些不
34、足，是否满足了工程安全性的需要）。（四）土建工程监理自检报告1自检报告总体编制要求1）监理单位在本次安全鉴定工作范围内， 按主要建筑物的单位工程或相对独立的 分部工程提出土建工程监理自检报告。2）监理单位自检报告的编写内容，按照工程监理的范围，从管理制度、原材料、 工程施工质量，按分项工程对质量进行评价。重点在监理抽检成果资料的基础上进行 系统统计、分析归纳，并和施工单位质量自检成果进行对比，以文字分析、说明、并 辅以图、表等数据形式，提出实事求是、客观、公正、有据可查的工程监理自检报告。 2自检报告参考目录合同范围及工程概况监理工作概况3工程进度和已完成的工程形象4原材料质量控制及质量状况5
35、工程施工质量控制及质量状况6施工缺陷及质量事故处理监理对施工质量的评价意见 3编写的具体要求自检报告各章节以监理工作范围及实际进行的监理工作内容为基础进行编写，包 括以下提出的要求，但不限于以下内容：1）合同范围及工程概况简述监理工程项目的合同范围，分标界限，工程施工特性，已完及未完工程项目 的工程形象面貌，未完工程的进度安排等。2）监理工作概况简述监理工作机构设置，监理工作程序，工作方法和方式，监理质量管理体系。 简述施工单位质量管理情况，包括质量管理程序、试验检测、检查验收等并对其进行 评价。简述监理的工程质量检查、签证制度及实施情况和效果。简述监理工作中的工 程质量控制的依据，单位工程、
36、分部分项工程、单元工程开工前质量控制（质量控制 措施、设计技术交底、施工措施落实、施工准备情况等），施工过程质量控制（施工现 场监督、旁站监理、质量纪录等），质量检验（监理机构的独立检验和测量）手段，施 工缺陷和施工质量事故处理控制手段等情况。3）工程进度和已完成的工程形象根据总体进度控制计划，说明各分部、分项工程应完成的工程形象面貌、进度和 工程量；分部分项工程的开工、完工时间和施工时段；实际的工程形象面貌及验收签 证情况；按建筑物分项分部位进行已完成和未完成的工程量汇总；说明和竣工验收有 关的未完项目的施工进度计划安排及保证措施。4）原材料的质量控制及质量状况简述各工程项目的各类主要原材料
37、的供应方式， 对原材料的质量控制和检测程序、 方法，以及监理对进场原材料供货厂家出场检测成果的复检情况。根据监理单位自己 对进场原材料的抽检和复检成果进行统计分析，对工程原材料质量的稳定性和可靠性 进行评价。说明各主要建筑物混凝土配合比试验情况，对选定的混凝土配合比及施工期使用 和调整情况进行评价。对混凝土生产的工艺措施、质量控制和检查结果进行统计分析，评价混凝土生产 质量和稳定性。需对监理单位、材料供应部门和施工单位有关检测试验成果，按部位 分项列表汇总统计对比分析。5）工程施工质量控制及质量状况（1） 基本编写要求：按主要建筑物分部位列出各类工程的工程量、施工技术及工 艺要求、施工质量控制
38、措施及检测标准，以及监理的质量抽检及试验等检查情况和成果，在统计分析的基础上评价相应工程的施工质量。（2） 土石方基础开挖及基础处理应说明开挖施工质量的控制措施、基础质量验收 情况，基础岩体开挖施工中缺陷处理、地质薄弱地段（断层、裂隙密集带、出水点等）等处理，处理后的质量验收情况，以及有关施工监测、监理检测分析统计成果。应注 重分析基础岩体质量监理检查成果（声波法、地震法等测试成果）。说明围岩及边坡支护工程的原材料、施工程序、施工质量控制措施及监测方法， 提出监理检测资料、监测成果和评价。（3）混凝土工程应分部位（大坝、弓冰发电系统、左岸升船机、边坡等）说明施 工质量的控制程序和方法，对各期混
39、凝土出机口、浇筑仓现浇混凝土监理抽检取样的 试验情况，以及所做的混凝土抗压、抗拉、抗渗、抗冻、抗蚀性能、弹性模量、极限 拉伸值等检测成果统计。说明混凝土钻孔取芯检查（尤其是碾压混凝土）、混凝土轮廓 检测成果。其中混凝土拌和质量检测应说明骨料含水量检测、称量误差、混凝土出机 口及浇筑温度、坍落度（VC值）、和易性等。施工过程质量控制应包括基础面和施工 缝、模板、钢筋、接缝缝面处理、止水及埋件安装、分仓和分层、仓面验收、雨季施工、混凝土温度控制等，重点说明工作面处理和各项施工质量检查验收情况。应重点 说明大坝及大体积混凝土的温度控制及防裂措施，包括低温季节和高温季节混凝土的 各项温度控制措施，对各
40、期混凝土内部温度监测和监理监测成果进行统计分析，评价 混凝土施工质量情况。混凝土施工质量应按常态、碾压分开评价。说明各种特殊混凝 土，诸如抗冲耐磨混凝土等施工质量控制情况分析评价。坝体接缝（接触）灌浆的质量控制应说明接缝灌浆前混凝土坝体龄期、盖重、温 度等条件，灌浆系统埋设情况及灌浆前通水检查情况，灌浆后的压水检查、钻孔取芯 等监理检测统计成果。（4）回填、固结、接触、帷幕灌浆工程及排水工程应说明岩石基础灌浆的质量控 制措施，施工前所做的现场灌浆试验情况，灌浆材料的选定、灌浆方法、施工工艺及 控制标准以及遇岩石破碎、断层等地质薄弱地段的灌浆及基础处理情况。说明灌浆施 工时异常特殊情况的发生时间
41、部位、处理结果及观测成果，统计灌前灌后压水试验 监理检查统计成果。说明基础排水孔的施工情况及监理检测统计成果。（5）施工缺陷及质量事故处理工程项目施工过程中发生的一般缺陷、隐患情况，说明发生的部位、时间、原因 分析、处理措施和结果，处理后监理进行的质量检测成果，并进行该部位工程质量评 价。对工程重要部位施工缺陷、隐患和重大质量事故应提出原因分析、处理措施、处理情况和监理进行的质量检测结果， 进行该部位工程质量评价，必要时提出专题报告（6）监理对施工质量的评价意见根据水电站基本建设工程验收规程、水电建设工程安全鉴定规定、水利水 电工程施工质量评定规程等规定，以及设计和合同要求，从各项目建筑物的
42、安全性、 功能性及外观质量方面，对所承担的监理工程项目做出整体施工质量评价。在总结和 分析各项目施工质量的基础上，结合工程总体进度计划及设计要求，对工程中遇到的 问题提出建议和相应的解决措施。（五）土建工程施工自检报告1自检报告总体编制要求1）各施工单位按其承建的工程项目，按主要建筑物的单位工程或相对独立的分部 工程（根据具体分标情况确定），分别提出土建工程施工自检报告。2）自检报告的编写，要求在施工过程的原始资料基础上，根据有关施工技术规程、 规范，进行系统统计、分析归纳，以图、表、数据、资料等形式具体表达，并辅以文 字分析及说明，提出实事求是、有据可查的工程施工质量自检报告。2自检报告编写
43、参考目录合同范围及工程概况2工程进度和已完成的工程形象3施工质量管理4主要原材料的供应和质量控制主体建筑物施工质量及其质量检测成果分析6工程施工缺陷处理工程质量评价 3自检报告编写的具体要求各施工单位根据各自承包工程的合同范围，以及工程特点，按单位工程或分部分 项目工程提出自检报告，自检报告内容各章应包括，但不限于以下内容：1）合同范围及工程概况简述工程总体情况，主要建筑物组成及其主要技术指标，以及工程规模和主要工 程量；工程项目的范围和内容；关键项目的工作内容、分项工程量及技术指标和质量要求等。2）工程进度和已完成的工程形象根据设计要求的工程总体进度控制计划，各分部分项应完成的工程量及工程形
44、象 面貌和进度；分部分项工程的开工、完工时间和施工时段，按建筑物分项分部位进行 已完成和未完成的工程量汇总统计，并说明实际的工程形象面貌；未完工程项目的进 度安排。3）施工质量管理状况简述施工单位机构设置，质量管理体系。说明工程质量控制的依据，施工过程质 量控制、试验检测，检查验收签证等实施情况和结果。4）主要原材料的供应和质量控制自购及业主提供主要原材料的质量控制和管理程序、措施；各类主要原材料的试 验、检查结果统计，混凝土原材料、配合比试验资料及现场生产性试验资料，并对其 加工和生产工艺措施、质量控制和质量检查结果进行统计分析。5）主体建筑物施工质量及其质量检测成果分析（1） 主体建筑物的
45、施工，包括各主要建筑物的基础开挖及缺陷处理工程，主要建 筑物的混凝土浇筑、灌浆及排水工程，有关金属结构门槽埋件施工，边坡开挖、锚喷 及锚固工程，孔洞封堵及其他相关工程等。（2）基本编写要求：按主要建筑物分部位列出各类工程的工程量、施工技术及工 艺要求、施工质量控制措施及检测标准，以及施工质量检测等方面的实施、检查情况 和成果，并对其进行施工质量的统计分析。（3）基础（围岩）开挖及地基缺陷处理、支护措施应说明开挖方法和施工质量控 制措施，对开挖前、后基础岩体质量检测成果进行分析统计（声波、地震法等检测成 果）；地基软弱破碎带及断层破碎带的施工质量应注重开挖爆破对原有地基缺陷的影 响，以及扩挖、混
46、凝土回填、局部加强灌浆等相应的处理措施效果和质量验收情况。说明围岩支护工程的原材料、施工程序、施工质量控制措施及监测方法，提出检 测资料、主要监测成果和评价。（4）回填、固结、接触、帷幕等各类灌浆工程和排水工程，应分别说明现场灌浆 试验情况，提供试验成果；说明施工工艺和质量控制程序；列出钻孔和灌浆的质量记 录和检查成果，包括灌浆孔成果、灌浆分序统计、各次序孔灌浆成果，以及灌浆工程检查孔压水试验成果，排水孔深度、效果等资料的汇总和分析。（5）混凝土工程自检内容应包括混凝土浇筑、钢筋梆扎焊接、接缝和止水施工质 量；混凝土温度控制和防裂的措施及效果；出机口、施工仓面的混凝土取样及钻孔芯样的试验、检测成果，包括抗压、抗拉、劈裂强度和补偿收缩等力学性能，抗渗、抗 冻、抗蚀等性能，以及施工缺陷处理，并对其进行施工质量分析。其中混凝土拌和质 量检测应说明骨料含水量检测、称量误差、混凝土出机口及浇筑温度、坍落度（VC值）、和易性等。施工过程质量控制应包括基础面和施工缝、模板、钢筋、接缝缝面处 理、止水及埋件安装、分仓和分层、仓面验收、雨季施工、混凝土温度控制等，重点 说明工作面处理和各项
