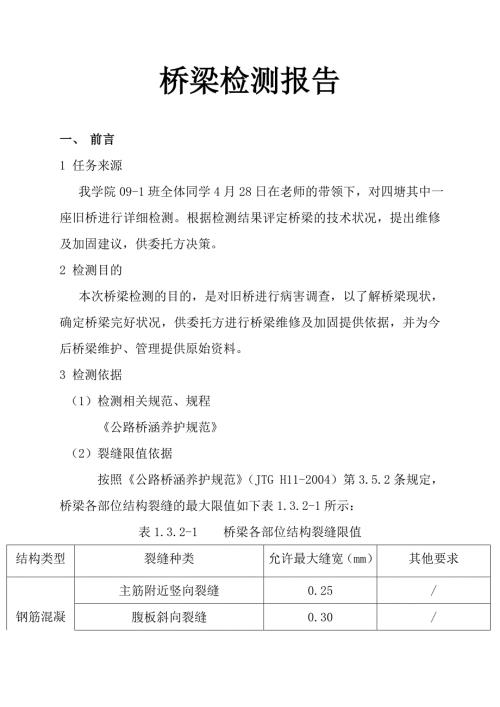

1、桥梁检测报告一、 前言1 任务来源 我学院09-1班全体同学4月28日在老师的带领下，对四塘其中一座旧桥进行详细检测。根据检测结果评定桥梁的技术状况，提出维修及加固建议，供委托方决策。2 检测目的 本次桥梁检测的目的，是对旧桥进行病害调查，以了解桥梁现状，确定桥梁完好状况，供委托方进行桥梁维修及加固提供依据，并为今后桥梁维护、管理提供原始资料。3 检测依据 （1）检测相关规范、规程 公路桥涵养护规范 （2）裂缝限值依据 按照公路桥涵养护规范（JTG H11-2004）第3.5.2条规定，桥梁各部位结构裂缝的最大限值如下表1.3.2-1所示：表1.3.2-1 桥梁各部位结构裂缝限值结构类型裂缝种
2、类允许最大缝宽（mm）其他要求 钢筋混凝土梁主筋附近竖向裂缝0.25/腹板斜向裂缝0.30/组合梁结合面0.50不允许贯通结合面横隔板与梁体端部0.30/支座垫石0.50/预应力混凝土梁梁体竖向裂缝不允许/梁体纵向裂缝0.20/砖、石、混凝土拱拱圈横向0.30裂缝高度小于截面高度一半裂缝长度小于跨径的18拱圈纵向0.50拱波与拱肋结合处0.20 墩台墩台帽不允许贯通墩身截面一半 墩台身经常受侵蚀性水影响有筋0.20无筋0.30常年有水，但无侵蚀性水影响有筋0.25 无筋0.35干沟或季节性有水河流0.40有冻结作用部分0.20注：表中所列除特指外使用于一般条件。对于潮湿环境和空气含有较强腐蚀性
3、气体条件下的缝宽限制应要求严格一些。预应力混凝土梁指全预应力或部分预应力A类结构。4 检测仪器与设备（1）皮尺（2）钢尺（3）数码相机一台5工程简介 本次检测的桥梁为四塘旧桥一座。二、 检测结果及分析、评定本报告中桥梁各构件编号均遵循按路线方向（南宁至宾阳）按从小桩号到大桩号，从左到右顺序的原则，需特别说明的构件编号均在各构件检测结果表前有专门描述。（一）、四塘旧桥 1 桥梁概况 四塘旧桥位于当年南宁至宾阳必经公路上，桥梁总长62.0m，桥面宽7.0m。修建年代不详，已经过初次加固，如今为双车道。上部结构为2x3.4m钢筋混凝土现浇板，下部结构为两重力式桥台、浆砌片石明挖基础、无支座、墩为双柱
4、式、伸缩缝为自然伸缩缝、桥面铺装为混凝土面层。桥梁立面照和桥面照分别见照片2.1.1-1和2.1.1-2.照片2.1.1-1 四塘小桥立面照照片2.1.1-2 四塘小桥左侧桥面照（左右相同）2 病害检查（1）上部主要承重构件检查结果 经检测，未发现严重病害，现浇板无裂缝、混凝土剥落，但有被水侵蚀、露筋等情况。 现浇板露筋（2）上部一般承重构件检测结果经检测，未发现病害。（3）支座检测结果 该桥无支座。（4）下部构件检测结果 经检测，两台锥坡均出现裂缝。南宁岸桥台与桥面板连接处出现裂缝（5）护坡检测结果经检测，该桥护坡出现裂缝。南宁岸护坡出现裂缝（6）桥面、人行道铺装层检查结果 检测发现，该桥的
5、桥面、人行道铺装无裂缝。（7）伸缩缝检测结果 经检测，未发生病害。（8）栏杆、护栏、防撞墙检测结果经检测，栏杆有裂缝。 栏杆出现裂缝（9）照明、标志检测结果 无照明和标志。（10）排水系统检测结果 经检测，排水孔堵塞。桥面排水孔堵塞（11）检测结果评定 依据公路桥涵养护规范（JTG H11-2004）中桥梁技术状况评定方法和标准，四塘旧桥各构件技术状况评定结果详见表2.1.2.11-1。 表2.1.2.11-1。 四塘旧桥技术状况评定表项目权重缺损程度及标度对使用功能影响程度缺损发展变化状况修正最终评定翼墙、耳墙1锥坡、护坡111桥台及基础233205桥墩及基础24地基冲刷8支座3上部主要承重
6、构件200上部一般承重构件5桥面铺装1桥头与路堤连接部位3伸缩缝3人行道1栏杆、护栏111照明、标志1排水设施111调治构造物3其它1按照重要部件最差的缺损状况评定方法，四塘旧桥总体技术状况评定为二类，处于较好的状态三、 处理方案 1 桥梁主要病害及评定结果四塘旧桥主要病害：（1）两岸桥台锥坡砂浆抹面出现裂缝；（2）现浇板出现露筋。从评定结果看，四塘旧桥全桥结果技术评定等级二类，处于较好的状态。2 桥梁维修建议由于四塘旧桥的总体技术状况评定等级为二类，根据公路桥涵养护规范（JTG H11-2004）的规定，该桥须进行小修。建议在近期内对该桥进行如下处理：（1）铲除桥台锥坡，重新砌筑。（2）在现
7、浇板露筋部位进行除锈、抹浆。四、 检测结果评定 根据公路桥涵养护规范（JTG H11-2004）中桥梁技术状况评定方法和标准，四塘旧桥各构件技术评定结果详见表2.1.2.11-1 表2.1.2.11-1。 四塘旧桥技术状况评定表项目权重缺损程度及标度对使用功能影响程度缺损发展变化状况修正最终评定翼墙、耳墙1锥坡、护坡111桥台及基础233205桥墩及基础24地基冲刷8支座3上部主要承重构件200上部一般承重构件5桥面铺装1桥头与路堤连接部位3伸缩缝3人行道1栏杆、护栏111照明、标志1排水设施111调治构造物3其它1按照重要部件最差的缺损状况评定方法，四塘旧桥总体技术状况评定为二类，处于较好的状态。
