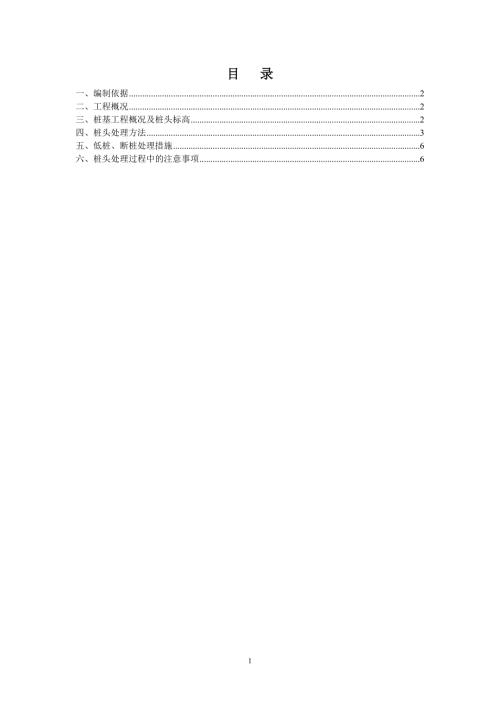

1、目 录一、编制依据2二、工程概况2三、桩基工程概况及桩头标高2四、桩头处理方法3五、低桩、断桩处理措施6六、桩头处理过程中的注意事项6一、编制依据序号名称编号1结构施工图2建筑地基基础工程施工质量验收规范GB50202-20023建筑工程施工质量验收统一标准建筑工程施工质量验收统一标准GB50300-20134混凝土结构工程施工质量验收规范GB50204-20155建设工程项目管理规范GB/T50326-2006二、工程概况工程名称：月辉雅苑工程地址：天津市河东区十三经路以南，海河东路以东，六纬路以西，十五经路以北。建设单位：天津津辉置业有限公司监理单位：北京中城建建设监理有限公司建筑面积：总
2、建筑面积113945m，其中地上76945m，地下37000m。建筑功能：本工程包含1栋地下二层车库，3栋31层住宅，高度约为98.65m；2栋26层住宅，高度约为83m；1栋2层商业，高度约11.00m；3栋67层住宅（由2层商业连接），最高高度为24.00m；1座燃气调压站。三、桩基工程概况及桩头标高本工程全部采用钢筋混凝土钻孔灌注桩，根据设计要求，主楼桩头进入筏板100mm，车库桩头进入筏板50mm。对于处在斜坡上的桩头，图纸中有以下要求，详见各单体的桩位平面图：四、桩头处理方法第一步：首先在设计标高位置用切割锯切一道切口，注意不要切到钢筋；第二步：将切口上方的混凝土采用人工剥离，露出钢
3、筋；第三步，露出全部的钢筋，并将主筋适当向外弯折；第四步将桩头折断，注意要预留桩头标高以上50mm，采用人工剔凿；第五步：人工剔凿，将桩头彻底修理完成。具体步骤详见下图：五、低桩、断桩处理措施在土方开挖、剔凿桩头的过程中，不可避免会出现桩头被截低或者桩头折断的情况。分别采取以下处理措施：1、桩头偏低桩头偏低300mm，直接在桩头周边继续向下开挖，开挖形成一个脸盆形状，仍保证桩头主楼外露200mm，地库外露150mm。桩头偏低300mm，将桩头周边继续开挖，然后在桩头周边砌筑砖胎模，将钢筋继续向上接长，露出砖胎模的长度应达到设计要求的桩头锚筋长度。砖胎模里面的螺旋箍筋重新盘绕。2、桩头折断首先将
4、桩头继续进行剔凿，直到钢筋头全部露出来，并要求钢筋头外露长度应达到搭接焊所需要的长度，然后采用焊接的方式将钢筋头接长。钢筋接长完成之后，按照桩头偏低的处理方式对断桩桩头进行处理。低桩、断桩处理方式详见附图。六、桩头处理过程中的注意事项1、桩头处理过程中，对超灌的混凝土桩进行分节截断，随着土方开挖进行，每次截桩高度不宜超过2m。对于超过2m的桩头，需要在3个方向设置缆风绳。2、截桩头之前一定要将支撑下方粘连的垫层、模板清理干净，防止杂物坠落伤人。3、采用塔吊或者吊车向坑外吊运桩头时，应采用双吊点，同时要有专人负责看护，防止无关人员进入吊装区域。4、距离边坡5m以内的桩头禁止进行截桩施工，防止土坡塌方。应待边坡远离截桩区域之后方可施工。6
