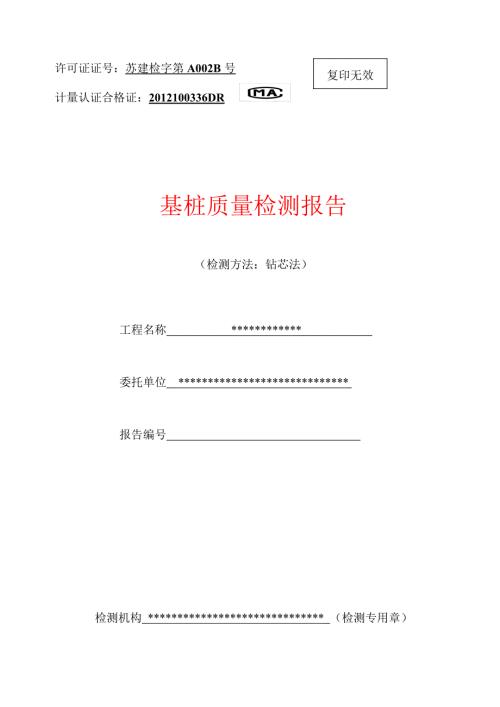

1、复印无效许可证证号：苏建检字第A002B号计量认证合格证：2012100336DR 基桩质量检测报告（检测方法：钻芯法）工程名称 * 委托单位 * 报告编号 检测机构 * （检测专用章）一、概况1工程概况 表1工程名称*工程地点*委托单位*建设单位*勘察单位*设计单位*基桩施工单位*监理单位*检测目的判定桩端岩土性状检测依据JGJ106-2003桩 型钻孔灌注桩桩 径600mm施工桩长9-18m桩端岩土层4-2层中风化凝灰岩工程桩总数2402根施工日期2013.12.10-2014.3.22检测桩数5根检测日期砼强度等级C30抽检类型监理指定检测方法钻芯法备 注二、工程地质概况根据江苏省地质工
2、程勘察院提供的秀园西苑安置房小区项目岩土工程勘查报告，地质概况（见表2）: 工程地质概况 表2层序土层名称层厚(m)层顶埋深(m)承载力特征值(kPa)土层描述1素填土0.403.3015.7025.32灰黄色，松散，欠固结，以黏性土为主，夹少量碎石、碎砖及植物根茎，硬质物含量15%，粒径12cm不等。堆填时间一般不超过5年。整个场地分布，欠均匀，工程地质性质差。1-A淤泥灰黑色，流塑，含大量腐殖物及少量碎石。整个场地局部分布，工程地质性质差。3-1粉质黏土1.206.1015.1324.12180黄褐色，硬塑，局部可塑，含铁锰质结核，夹青灰色团块，切面有光泽，干强度高，韧性高，无摇振反应。强
3、度较高，工程地质性质较好。3-2黏土0.9010.5010.6820.10240灰黄色,硬塑，含铁锰质结核，夹青灰色团块，底部夹有大量残积石，见大量风化岩碎屑。切面有光泽，干强度高，韧性高，无摇振反应。强度高，工程地质性质较好。4-1强风化凝灰岩2.2012.504.9521.46300灰黄色，芯已风化呈“砂土”状，手捏易碎，遇水软化，局部夹硬块，碎石含量达2048%，一般粒径为36cm，最大粒径约10cm，不均匀。岩体极破碎，岩体基本质量等级为级。整个场地分布。4-2中等风化凝灰岩1.2014.70-1.3317.262500灰黄灰色，岩芯呈“柱”状，强度较高，锤击声脆，局部裂隙发育，起伏较
4、大。岩体较完整，属软岩，岩体基本质量等级为级。三、检测的目的、依据3.1.检测的目的桩端持力层的岩土性状（强度）和厚度是否符合设计或规范要求。3.2检测的依据a.建筑基桩检测技术规范JGJ106-2003b.建筑工程地质钻探技术标准JGJ87-92 c.建筑地基基础设计规范GB50007-2011d.普通混凝土力学性能试验方法GB/T50081-2002e.混凝土强度检验评定标准GBJ107-1987f.工程岩体试验方法标准GB/T50266-1999四.检测的设备、原理4.1.检测的设备本次检测采用钻机型号为Jxy-300型的液压操纵钻机。钻探取芯选用金刚石钻头，钻具规格108mm。钻芯设备
5、技术指标及要求详见下表3 钻芯设备技术指标及要求 表3设备名称技术指标及要求液压操纵钻机(1)额定最高转速不低于790r/min。(2)转速调节范围不少于4档。(3)额定配用压力不低于1.5MPa钻具及钻杆钻机应配备单动双管钻具以及相应的孔口管、扩孔器、卡簧、扶正稳定器和可捞取松软渣样的钻具。钻杆应顺直，直径宜为50mm。钻头根据混凝土设计强度等级选用合适粒度、浓度、胎体硬度的金刚石钻头，且外径不宜小于100mm。钻头胎体不得有肉眼可见的裂纹、缺边、少角、倾斜及喇叭口变形。水泵水泵的排水量应为50160L /min, 泵压应为1.02.0MPa。锯切机锯切芯样试件用的锯切机应具有冷却系统和牢固
6、夹紧芯样的装置，配套使用的金刚石圆锯片应有足够刚度。补平器和磨平机芯样试件端面的补平器和磨平机应满足芯样制作的要求。4.2.检测原理钻芯法是在桩端岩土层中钻取芯样，通过芯样表观质量和芯样试件抗压强度试验结果，检测持力层的岩土性状、是否存在夹层等，从而综合评价桩端持力层是否满足设计要求。五、受检桩的桩号、桩位、施工记录及检测工作量5.1受检桩的桩号、桩位受检桩的桩号、桩位由监理单位确定，计5根（详见第15-19页受检桩桩位平面示意图5.2受检桩的施工记录受检桩的施工记录见表4受检桩施工记录汇总表。受检桩施工记录汇总表 表4序号桩号桩 径(mm)桩 长(m)桩端持力层施工日期检测日期113-52#
7、桩60016.444-2层2014.01.0529-111#桩60017.744-2层2014.01.10315-31#桩60013.974-2层2014.03.0444-125#桩60012.464-2层2014.03.105D2-648#桩60094-2层2014.03.165.3.检测工作量岩芯样进尺25.0米，岩石芯样5组，详见钻芯法检测芯样综合柱状图第711页，芯样图片详见第1214页。六、芯样试件抗压强度试验、桩身完整性判定及成桩质量评价6.1.1桩底岩芯单轴抗压强度的确定桩底岩芯单轴抗压强度按下列公式计算：式中R岩芯单轴抗压强度(MPa),P岩芯试件的破坏荷载(N)；A岩芯试件的
8、截面积（mm2）；6.1.2.岩芯饱和单轴抗压强度标准值的确定根据参加统计的一组试样的试验值计算其平均值、标准差、变异系数、取岩芯饱和单轴抗压强度标准值为： 式中岩芯试样饱和单轴抗压强度平均值；岩芯试样饱和单轴抗压强度标准值；统计修正系数；试样的个数；变异系数。6.2成桩质量评价成桩质量评价应按单桩进行。当出现下列情况之一时，应判定该受检桩不满足设计要求：(1)桩身完整性类别为的桩。(2)受检桩混凝土芯样试件抗压强度代表值小于混凝土设计强度等级的桩。(3)桩长、桩底沉渣厚度不满足设计或规范要求的桩。(4)桩端持力层岩土性状(强度) 或厚度未达到设计或规范要求的桩。七、芯样的分析与单轴抗压强度试
9、验7.1岩石芯样分析13-52#桩的芯样为4-2层中风化凝灰岩，灰黄灰色，岩芯呈“柱”状。9-111#桩的芯样为4-2层中风化凝灰岩，灰黄灰色，岩芯呈“柱”状。15-31#桩的芯样为4-2层中风化凝灰岩，灰黄灰色，岩芯呈“柱”状。4-125#桩的芯样为4-2层中风化凝灰岩，灰黄灰色，岩芯呈“柱”状。D2-648#桩的芯样为4-2层中风化凝灰岩，灰黄灰色，岩芯呈“柱”状。7.2.岩石芯样单轴抗压强度试验成果 本次检测采取岩石芯样5组。试验成果见表5岩石芯样单轴抗压强度试验成果表岩石芯样单轴抗压强度试验成果表 表5桩号孔号试样编号取样深度(m)试样名称抗压强度(MPa)试验状态受力方向单值13-5
10、2#桩1121.44-21.64中风化凝灰岩天然垂直9.479-111#桩2122.74-22.94中风化凝灰岩天然垂直10.3015-31#桩3118.97-19.17中风化凝灰岩天然垂直9.194-125#桩4117.46-17.66中风化凝灰岩天然垂直9.53D2-648#桩5114.2-14.4中风化凝灰岩天然垂直10.11五、检测结论结合桩端岩芯样及岩芯样的单轴抗压强度试验结果，五根桩的桩端持力层为4-2层中风化凝灰岩，满足设计要求。附件一 钻芯法检测芯样综合柱状图（1）栋号/桩号13-52#混凝土设计强度等级C30桩顶标高0.00m开孔时间有效桩长16.44m设计桩径0.6M钻孔深
11、度21.44m终孔时间层序号层底标高（m）层底深度（m）分层厚度（m）混凝土/岩土芯柱状图 混 凝 土 .桩身混凝土、持力层描述芯样强度（MPa）取样深度（m）备注-16.44-21.440.0016.4421.440.0016.445.00 中风化安山质凝灰岩混凝土芯样表面光滑、芯样柱状连续、完整，混凝土胶结好，骨料大小分布均匀，芯样成长柱状及短柱状，断口吻合较好，侧面见少量小气孔。灰黄灰色，岩芯呈“柱”状，强度较高。 32.26 0.500.80 31.87 9.009.30 31.87 16.1016.409.4721.4421.64 编制： 审核： 注：代表芯样试件取样位置附件一 钻芯
12、法检测芯样综合柱状图（2）栋号/桩号9-111#混凝土设计强度等级C30桩顶标高0.00m开孔时间有效桩长17.74M设计桩径0.6m钻孔深度22.74m终孔时间层序号层底标高（m）层底深度（m）分层厚度（m）混凝土/岩土芯柱状图 混 凝 土 .桩身混凝土、持力层描述芯样强度（MPa）取样深度（m）备注-17.74-22.740.0017.7422.740.0017.745.00 中风化安山质凝灰岩混凝土芯样表面光滑、芯样柱状连续、完整，混凝土胶结好，骨料大小分布均匀，芯样成长柱状及短柱状，断口吻合较好，侧面见少量小气孔。灰黄灰色，岩芯呈“柱”状，强度较高。 32.29 0.500.80 31
13、90 9.009.30 31.84 17.4017.7010.3022.7422.94 编制： 审核： 注：代表芯样试件取样位置附件一 钻芯法检测芯样综合柱状图（3）栋号/桩号15-31#混凝土设计强度等级C30桩顶标高0.00m开孔时间有效桩长13.97m设计桩径0.6m钻孔深度18.97m终孔时间层序号层底标高（m）层底深度（m）分层厚度（m）混凝土/岩土芯柱状图 混 凝 土 .桩身混凝土、持力层描述芯样强度（MPa）取样深度（m）备注-13.97-18.970.0013.9718.970.0013.975.00 中风化安山质凝灰岩混凝土芯样表面光滑、芯样柱状连续、完整，混凝土胶结好，骨
14、料大小分布均匀，芯样成长柱状及短柱状，断口吻合较好，侧面见少量小气孔。灰黄灰色，岩芯呈“柱”状，强度较高。 31.31 0.500.80 32.29 9.009.30 32.87 13.6713.979.1918.9719.17 编制： 审核： 注：代表芯样试件取样位置附件一 钻芯法检测芯样综合柱状图（4）栋号/桩号4-125#混凝土设计强度等级C30桩顶标高0.00m开孔时间有效桩长12.46m设计桩径0.6m钻孔深度17.46m终孔时间层序号层底标高（m）层底深度（m）分层厚度（m）混凝土/岩土芯柱状图 混 凝 土 .桩身混凝土、持力层描述芯样强度（MPa）取样深度（m）备注-12.46-
15、17.460.0012.4617.460.0012.465.00 中风化安山质凝灰岩混凝土芯样表面光滑、芯样柱状连续、完整，混凝土胶结好，骨料大小分布均匀，芯样成长柱状及短柱状，断口吻合较好，侧面见少量小气孔。灰黄灰色，岩芯呈“柱”状，强度较高。 32.25 0.500.80 33.85 9.009.30 32.79 12.1612.469.5317.4617.66 编制： 审核： 注：代表芯样试件取样位置附件一 钻芯法检测芯样综合柱状图（5）栋号/桩号D2-648#混凝土设计强度等级C30桩顶标高0.00m开孔时间有效桩长9m设计桩径0.6m钻孔深度14.2m终孔时间层序号层底标高（m）层底
16、深度（m）分层厚度（m）混凝土/岩土芯柱状图 混 凝 土 .桩身混凝土、持力层描述芯样强度（MPa）取样深度（m）备注-9.0-14.20.009.014.20.009.05.00 中风化安山质凝灰岩混凝土芯样表面光滑、芯样柱状连续、完整，混凝土胶结好，骨料大小分布均匀，芯样成长柱状及短柱状，断口吻合较好，侧面见少量小气孔。灰黄灰色，岩芯呈“柱”状，强度较高。 36.55 0.500.80 36.25 8.709.0010.1114.214.4 编制： 审核： 注：代表芯样试件取样位置*13#楼52#桩*9#楼111#桩*15#楼31#桩*4#楼125#桩*D2#楼648#桩13-52#桩位平
17、面示意图9-111#桩位平面示意图15-31#桩位平面示意图4-125#桩位平面示意图D2-648#桩位平面示意图 江苏南京地质工程勘察院测试中心201110117R 混凝土检测报告报告编号：Y214755 工程名称：秀园西苑桩基工程序号试验编号采样深度（m）天然状态单轴抗压强度（MPa）饱和状态单轴抗压强度（MPa）饱和状态单轴抗压强度（MPa）软化系数天然块体密度(g/cm3)备注单值平均值单值平均值单值平均值单值平均值11-10.50-0.8032.2032.2532.7032.2621-29.00-9.3031.8032.1031.7131.8731-316.10-16.4031.71
18、32.1131.7931.8742-10.50-0.8032.2332.2632.6932.2952-29.00-9.3031.8132.1131.7231.9062-317.40-17.731.7032.0931.7931.8473-10.50-0.8031.1232.3530.4631.3183-29.00-9.3032.2332.2632.6932.2993-313.67-13.9732.8533.1232.6432.87104-10.50-0.8033.1531.2332.3732.25审核： 制表： 日期：2014年 10 月 08 日 江苏南京地质工程勘察院测试中心20111011
19、7R 混凝土检测报告报告编号：Y214755 工程名称：秀园西苑桩基工程序号试验编号采样深度（m）天然状态单轴抗压强度（MPa）饱和状态单轴抗压强度（MPa）饱和状态单轴抗压强度（MPa）软化系数天然块体密度(g/cm3)备注单值平均值单值平均值单值平均值单值平均值114-29.00-9.3031.2530.8534.6532.25124-312.16-12.431.6832.1037.7733.85135-10.50-0.8031.7132.1131.7936.55145-28.70-9.0032.2343.8332.6936.25技术方法说明：试验按国标钻芯法检测砼强度技术规范（GBCS0
