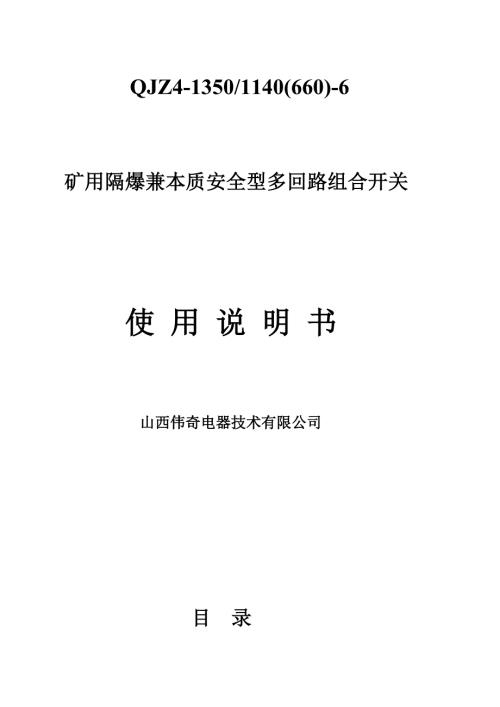

1、矿用隔爆兼本质安全型多回路组合开关 说明书QJZ4-1350/1140(660)-6矿用隔爆兼本质安全型多回路组合开关使 用 说 明 书 山西伟奇电器技术有限公司 目 录一 概述（2）1用图及适用范围（2） 2型号的组成及代表意义（2）3使用环境及条件（2）4工作条件（2） 二 组合开关使用 （3）1运行模式选择（3）2单速模式选择及运行（3）3 程控模式选择及运行（7）一、概述1、用途及适用范围QJZ4-1350/1140(660)-6矿用隔爆兼本质安全型多回路组合开关(以下简称组合开关)适用于含有爆炸性危险气体(甲烷)和煤尘的矿井中，在交流50HZ，额定电压为 1140V或660V供电线路
2、中，对三相鼠笼式异步电动机或三相双绕组鼠笼式异步电动机的起动、停止进行控制和保护,并可在停止时进行换向。2、型号的组成及其代表意义组合开关的型号及其代码含义如下：Q J Z 4 1350 / 1140(660)-6 六回路（补充代号） 额定电压（主参数） 总电流（主参数） 设计序号（顺序号） 真空、组合（第二特征代号） 隔爆兼本安型（第一特征代号） 起动器（产品类型代号）3、使用环境及条件3.1 海拔高度不超过2000m。3.2 运行环境温度-5+40。3.3 周围空气相对湿度不大于95%(相当于+25时)。3.4 在无明显破坏绝缘的气体和蒸汽的环境中。3.5 在有沼气、爆炸性混合物的矿井中。
3、4、工作条件4.1 在无显著摇动和冲击振动的地方。4.2 与垂直面的安装倾斜度不超过150。4.3 能防止滴水的地方。4.4 工作制和操作频率:长期工作制。4.5 污染等级：3级。4.6 安装类别：类（负载水平级）。4.7 控制方式：独立控制二、组合开关使用1、运行模式选择1）组合开关有单速模式和程控模式两种运行模式。2、单速模式选择及运行1)从移变将主回路电源线通过主箱右侧的电缆引入装置接在进线腔的接线柱上。2)用户根据需要,将负载通过主箱左侧的电缆引入装置接在出线腔的接线柱上。3)将隔离换向开关Q101、 Q201、Q301置于“1”或“2”位置，相应的主回路带电。4)将控制电源开关Q00
4、1置于“1”位置,控制变压器T101、T201分别带电，向控制和检测回路以及中央控制处理系统供电。5)上电完成后屏幕显示如下画面：6)按下OK键3S进入系统运行模式整定画面（此画面为系统默认画面）：7)按下（减少）画面变成如下画面，表明开关选为单速模式：8)选定模式后，按下OK键3S，进入回路额定额定电流整定画面（额定电流默认为35A，整定范围为30400A）：8.1按一下OK键所选定回路指示灯亮启，此时可进行电流整定（OK键选择所整定回路）。8.2按下（增加）（减少）键整定好所选回路的额定电流值。连续按下（增加）或（减少）键时，参数会连续增加或减少；如果间断按下（增加）或（减少）键时，每按一
5、下参数会增加或减少1个数值。9) 电流整定完成后，按下OK键3S，进入回路短路倍数整定画面（短路倍数默认为8倍，整定范围为713倍）：9.1按一下OK键所选定回路指示灯亮启，此时可进行短路倍数整定（OK键选择所整定回路）。9.2按下（增加）（减少）键整定好所选回路的短路倍数值。连续按下（增加）或（减少）键时，参数会连续增加或减少；如果间断按下（增加）或（减少）键时，每按一下参数会增加或减少1个数值。10)整定完成后，按下OK键3S进入运行画面。11)单速模式控制回路按下图接线: 12)起动：按下起动按钮，对应先导回路中的继电器闭合，并同时向PLC发出起动命令,相应的漏电检测继电器释放，主控制继
6、电器闭合，主接触器闭合，主回路接通，电机投入运行。13) 停止：按下被控制回路的远方停止按钮，对应先导继电器失电，并同时向PLC发出停止指令，相应主控制继电器释放，主接触器断开，主回路被断开，电机立即停止运行。经过延时，相应漏电闭锁继电器闭合，投入漏电检测状态，则可再次进行起动操作。3、程控模式选择及运行1)程控模式有如下五种选择：（模式选择时只需选择转载机回路，选定好转载机回路后，其它回路自动调整为下表所示）序号 转载机 破碎机工溜低速一工溜低速二工溜高速一工溜高速二 1 K111 K121 K211 K221 K311 K321 2 K121 K321 K111 K211 K221 K31
7、1 3 K211 K311 K111 K221 K121 K321 4 K221 K311 K111 K121 K211 K321 5 K311 K321 K121 K211 K111 K221 2)程控运行模式，先导信号为I3.2，起停按钮接在端子排X1的101和102上，但在不同选择时，自保接点要更换，程控模式控制回路按上图接线(转载机不同时自保接线应接在相应的端子上)：3)将控制电源开关Q001置于“1”位置,控制变压器T101、T201分别带电，向控制和检测回路以及中央控制处理系统供电。4)按下OK键3S进入系统运行模式整定画面（此画面为系统默认画面）：5)转载机选择(系统默认转载机为
8、K111回路)，按一下OK键，选择按钮跳转到如下图所示可以进行转载机选择：5.1 按一下（增加），转载机变为K121回路如下图所示：5.2 按一下（增加），转载机变为K211回路如下图所示： 5.3 按一下（增加），转载机变为K221回路如下图所示：5.4 按一下（增加），转载机变为K311回路如下图所示：5.5 要回到上一选择需按一下（减少）。6) 选定好要使用的转载机回路，按一下OK键，进入破碎机启动延时整定（系统默认为3S，整定范围010S，整定步长为1S）：6.1 按下（增加）（减少）键整定需要的时间。连续按下（增加）或（减少）键时，参数会连续增加或减少；如果间断按下（增加）或（减少）
9、键时，每按一下参数会增加或减少1个数值。7)整定好后需要的破碎机启动延时后，按一下OK键进入工溜低速一启动延时整定（系统默认为3S，整定范围060S，整定步长为1S，）：8) 整定好后需要的工溜低速一启动延时后，按一下OK键进入工溜低速二启动延时整定（系统默认为3S，整定范围05S，整定步长为1S，）：9) 低速转高速时，低速电流切换倍数整定，按一下OK键进入电流切换倍数整定（系统默认为1.00Ie，整定范围(0.71.2) Ie，整定步长为0.05,Ie为低速整定电流）：10)整定完成后按下OK键3S进入回路额定电流整定和短路倍数整定画面11)工溜低速起动完成7S，电流下降到切换电流倍数后，
10、工溜高速起动，同时工溜低速停止。12)起动：(以转载机为K111回路为例，延时以系统默认3S)：12.1 将按钮按程控模式选择及运行中4所示的K111为转载机是按钮接线接好。12.2 按下被控制回路的远方停止按钮，K111(转载机)接触器起动，延时3S后，K121(破碎机)接触器起动，延时3S后，K211(工溜低速一)接触器起动，延时3S后K221(工溜低速二)接触器起动，7S后K311(工溜高速一)和K321(工溜高速二)接触器同时起动，K211(工溜低速一)和K221(工溜低速二) 接触器停止。12.3 停止：按下远方停止按钮，K111、K121、K311、K321主接触器断开，电机立即停止运行。12
