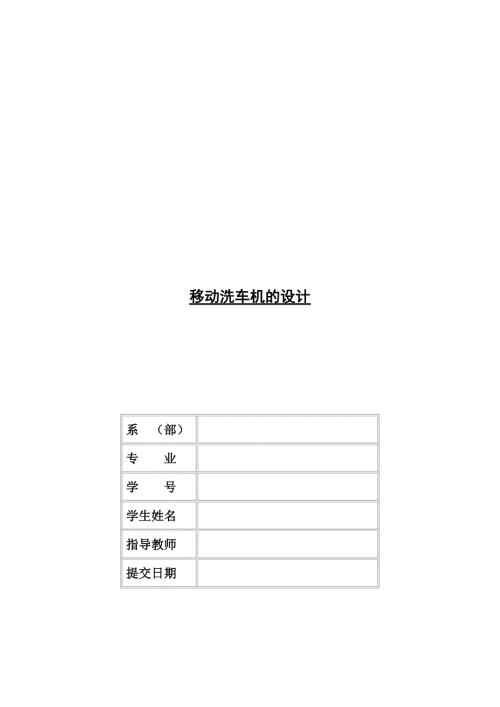

1、 移动洗车机的设计 系 （部） 专 业 学 号 学生姓名 指导教师 提交日期 摘要 随着我国汽车保有量的迅速提高，汽车清洗行业迎来了一个重要的发展机遇，自动洗车机作为洗车工作必不可少的设备，其清洗效果，清洗速度，清洗成本以及对节水和环境保护的要求，成为其开发和生产必须要考虑的内容。 本文主要通过对自动洗车机功能要求和运行过程的分析，确定了自动洗车机的总体设计方案。主要进行了自动洗车机的布局设计，针对自动洗车机的特点，采用喷水，洗刷，喷洒泡沫等过程，实现了汽车清洗机的传动和控制要求，满足了环保、高效、可靠和低成本的要求。关键词：自动洗车机，空压机，水泵全套图纸加V信153893706或扣 334
2、6389411Abstract Along with the rapid increase of car ownership in China, the car washing industry ushered in a important development opportunities, automatic washing machine as a indispensable equipment, car wash work its cleaning effect, cleaning, cleaning costs as well as to the water saving and e
3、nvironmental protection requirements, must be considered as its development and production of content. This article mainly through to the automatic washing machine function requirements and the analysis of the operation process, the overall design scheme of automatic washing machine is determined. M
4、ain layout design of the automatic washing machine, according to the characteristics of the automatic washing machine, use water spray, brushing, spraying foam and other process, realize the advantages of the automobile transmission and control requirements, to meet the environmental protection, eff
5、icient, reliable and low cost requirements. Key words: automatic washing machine, air compressor, water pump目录摘要2前言7第1章绪论71.1概述71.2自动洗车机的发展及现状8第2章移动洗车机简介8第3章空气压缩机选型121种类122组成结构143特征特点154主要用途165技术术语166操作规程217选机要素27第4章逆变器选型301工作原理302作用323特点324工作效率325使用范围326使用注意337主要分类358常见类型36 9应用领域37第5章电动车电池选型391种类39
6、2保养方法403选购方法414寿命原因42第6章高压水泵简介及选型431特点432用途433选型指南444原理44第7章工业吸尘器简介及选型451简介462工作原理463过滤材料474特点485选购486保养维护49第8章电磁阀简介及选型491工作原理502主要分类503选型注意51选型依据51选型原则524安装注意545主要区别556主要特点567常见故障57第9章卷管器简介及选型581绕线器的传输管（线）材质592卷管器的作用59提高工作效率59改善作业环境60延长设备使用寿命60第10章遥控器选型6010.1选取方案6010.2无线电遥控与红外遥控的对比62第11章配置清单64结论69参
7、考文献70谢 辞71前言 移动洗车机，是一种能够提供上门洁车服务的可移动式洗车设备，该设备配合规范的洗车流程操作，能够达到洗车店一模一样的规范洗车效果。随着智能手机的普及，既滴滴打车之后，移动互联网模式下的移动上门洗车应运而生。上门洗车App让车主更加便捷，甚至可以互补见面，添加微信关注后直接网上下单支付，一些运营者已经开始跑马圈地抢占市场。智能的移动洗车设备配合O2O移动互联网平台，大数据下的移动洗车会发展更快。 最大的亮点是贴近生活，无需店面，简单易操作，移动洗车机，集汽车清洁养护美容等功能于一体，无论是产品外观、产品性能和洗车效果，都属国内领先水平，车主接受度高，设备功能多，洁车效果好，
8、您拥有一台洗迎門移动洗车机，就等于开了一间移动汽车清洁养护店。第1章绪论1.1概述随着中国人民生活水平的提高，环境问题越来越得到人们的关注，因此汽车维修保养行业竞争愈演愈烈，洗车机由此得以广泛应用。汽车清洗可作为汽车美容、汽车保养的一个前期必须的汽车服务项目，有着广阔的市场前景和可观的利润空间。目前，大多数汽车清洗站点都是由粗糙的人工采用高压水枪简单冲洗，洗车用水量大，洗车污水不能循环使用，有些甚至随意排放，既浪费了水资源，又造成环境污染，严重地影响了城市的市容卫生。近期国家相关管理部门都在陆续加紧清理非法洗车业者，使洗车业市场出现了一个较大的空白点，同时政府也鼓励加油站、大型停车场和有一定规
9、模的汽车服务公司使用电脑全自动洗车设备从事洗车。以北京为例，为了配合北京成功举办2008年奥运会，同时也为了树立北京国际大都市形象，北京市政府重点强调了城市节约水资源的迫切性和紧要性，同时鼓励加油站、停车场、大型的物业管理小区要配套电脑洗车机项目。因此，从政策层面来讲，电脑洗车机的生产和使用是政府所鼓励发展和扶持的。所以，基于市场发展，以及从环境保护和洗车业投资和成本控制的角度出发，开发一种既满足汽车清洗速度快、效率高的要求，也能节水环保且设备投资较低的洗车机，这种洗车机配备专用的水处理设备后，可对洗车污水进行回收净化循环利用，可以节约水资源，是一个很有发展前景的符合现代化建设需要的机电一体化
10、产品。1.2自动洗车机的发展及现状 移动洗车机是利用电脑控制毛刷和高压水枪来清洗汽车的一种设备，主要由电路、气路、水路和机械部分构成。它可通过编制多种洗车程序来完成不同要求的洗车效果，具有洗车效果好，效率高，节水等特点。 移动洗车机，顺应时代的需要应运而生，是一种科学的、环保的、符合中国国情的洗车方式，它的出现是向传统洗车方式的挑战，必将引起洗车行业市场一场激烈的竞争和带来根本性的变革。中国的洗车行业要发展，必须与国际洗车业接轨，缩小与国际先进洗车行业的差距，因此，推广和考虑用移动洗车机势在必行。移动洗车机与现在广为采用的、落后的人工洗车方式相比，有着无可比拟的优点：l、安全可靠：移动洗车机由
11、电脑设计程序控制全过程操作，完全能够避免人工操作引起的人身、设备事故。2、快捷高效：极大地提高了洗车的工作效率。3、洗车洁净：移动洗车机由程序控制，采用仿形超软洗涤工具，能排除人为因素，保证洗车质量。4、环保节水：比起人工洗车节约很大水量5、不伤漆面：移动洗车机采用科学合理的棉刷，洗涤过程中不会损伤漆面。第2章移动洗车机简介 移动洗车，顾名思义就是有别于传统的店面洗车，实现了简单汽车美容清洗可移动化的上门服务。这个行业的发展可分为三个阶段： 随着经济的快速发展，家用轿车已经越来越多地为家庭所拥有，据统计，2007年底，我国私人汽车拥有量已超过1500万辆，与此同时，与汽车相关的需求也在激增，比
12、如洗车设备。轿车每次用都会在表面积一层灰尘，不仅影响美观，还会对车漆造成伤害，因此对轿车表面的清洁工作很重要。通常，较少进行日常简单清洁的轿车每周要洗一到两次，每次洗车的费用在15元左右（不含上光打蜡）。轿车日常的简单清洁大多由车主人工完成，费时费力，因此有必要设计一种能够代替人进行轿车的日常清洁工作的服务型机器人操作臂。 现在通常使用的洗车设备和方法主要包括以下几种： 1高压水枪洗车:高压水枪洗车是先用高压水枪喷洒水雾润湿车身，再用高压射流清洗车身然后用清洗液清洗，最后用高压射流清洗干净，用麂皮将水吸干。高压水枪清洗速度快、效果好；但高压水枪压力大，容易对车漆造成损害:高压水柱的喷淋会改变空
13、调冷凝器散热的方向，导致空调制冷失灵；会直接导致车灯胶条密封不良，影响车灯的正常工作，产生危险；会使密封不是很严的汽车侧门玻璃进水，锈蚀金属件，造成电线短路；劣质洗涤灵会降低车漆的亮度；洗后用毛巾多次擦拭会使车身增加划痕。 2蒸汽洗车：蒸汽洗车是将水加热成蒸汽后，用蒸汽来消洗汽车。其具有节水、节能的特点。但由于设备质量问题，存在安全性不高，极易产生污水造成污染，洗车效果和效率差的缺点。 3无水洗车：无水洗车是先用掸子掸去车身表面浮土，再用无水洗车液进行汽车清洗的一种新型环保洗车方式。它具有节约水资源，绿色环保等优点，受到政府的扶持，但是，对于较脏车辆以及汽车底盘等部位，无水洗车不能满足要求，因
14、此它并不能完全替代有水洗车。 4无刷毛自动洗车机：采用高速水刀喷出的高压力水雾从上往下清洗汽车，灰尘冲掉后，自动泡沫喷头喷淋，然后用高压清水进行清洗。它有清洗速度快，效果好，不损伤车漆的优点，但存在水耗大，设备投资和运行费用高昂的缺点。 5全自动电脑洗车机：电脑洗车机是利用电脑控制毛刷和高压水枪来清洗汽车的一种设备。由复杂的电路、气路、水路和机械部分构成。 主要内容 移动洗车机，主要适用以小区，停车场以及各种公共场所，能够提供上门洗车服务，此移动洗车机特点 一、技术的领先带给您更高的效率（设备的先进性）： 通过遥控功能减少了洗车工的手工重复开关时间，极大地提高了效率，别人洗一辆车的时间移动洗车
15、机您可以洗1.52辆车。 二、双系统带来双保险（设备可靠性）： 作为遥控功能备份的手动功能的提供，也使移动洗车机具备了冗余的功能，可使您在其中一套功能失效的情况下正常使用移动洗车机，提高了设备的可靠性。 三、高功率的驱动部分助您解决上下坡难题（设备的动力性）： 通过高功率、高效的驱动结构的使用，使移动洗车机拥有了强悍的爬坡能力，在别人还为地下车库洗车发愁的时候，使您轻松解决地下车库的出入问题。 四、多功能吸尘器使您洗车更环保（设备的环保性）： 移动洗车机所配吸尘器具有吸尘、吸水、缝隙吹尘等功能，可解决移动洗车时污水处理问题，使您洗车更环保，更易为小区物业及客户接受。 五、LED射灯使您在夜晚或
16、光照不足时照常工作（设备的全天候性）： 移动洗车机所配高亮度LED射灯可保证您在夜晚或光照不足的时刻正常工作，为您带来更多的营业时间，更多的收入。 六、高压水泵及水枪的使用使洗车更节水(设备的节水性) 移动洗车机所采用的高压水泵及水枪使得洗一辆车仅需20-25升水，相比普通洗车行能节省60-80%的用水量，符合国家节水的政策。研究内容 1、无需外接电源，自带48V蓄电瓶组，可大范围洗车作业，移动自如。 2、高压洗车：工作压力68MPa，并可根据实际需要来调节。 3、高压打泡：高压机打泡沫，标准化的洗车流程。 4、强力吸水、强力吸尘、缝隙吹尘：解决车内清浩、缝隙清洗及洗车后污水的处理。 5、夜间
17、工作：配备的高亮度LED射灯可保证在夜间照常工作。 6、 载重爬坡：高强度的车体结构、高能的电池组、高效的驱动机构可使该车爬行30-40度坡。 7、 轮胎充气、过江龙救援：可为客户提供更贴心的服务。 8、 打蜡、抛光。 9、自动枪盘：与遥控功能配合使用，进一步提高工作效率。洗车机工作原理为由无线遥控和手动开关共同控制洗车机，使洗车更安全，洗车机动作分别是喷水，喷泥沙清洗剂，喷泡沫，再次喷清水的动作，通过高压水泵提供动力，电磁阀控制每个水箱的出水，水泵连接水鼓喷水，在喷泡沫时通过空压机喷出空气，利用负压抽出泡沫箱的泡沫，进行清洗，遥控采用325Hz的无线遥控，并通过继电器用弱电控制强电，从而控制
18、水泵以及空压机的工作，空压机与水泵采用220v交流电，因此采用48v220v正弦波逆变器，功率为3000w,最大峰值为6000w，保证机器的正常运行。1、何为移动洗车机移动洗车机起源于欧美国家，是消费者通过投币、刷卡，自己完成洗车的一种新型低碳、环保洗车设备，应用于洗车店面、加油站、高速服务区、大型停车场、城镇及乡村社区等场所。自助微水洗车机分两种功能：清水清洗、泡沫清洗，两种功能相互结合洗车。简单地说：移动洗车机就是用高压、微水，且车主自己参与进来的一种时尚、健康、低碳的我爱我车的运动，其计费方式可以按照洗车时间长短或耗水量多少来设定。2、移动洗车机清洗原理清水清洗是通过动力装置使高压柱塞泵
19、产生高压水来冲洗物体表面，水的冲击力大于污垢与物体表面附着力，高压水就会将污垢剥离，冲走，达到清洗车身表面的一种清洗设备。洗车用的高压水枪：水通过高压水泵吸入经压缩后经过高压水管，最后经高压水枪射出，高压水 枪通过控制出水嘴的流量来控制水的分散大小，这样就够成了高压水的喷射。传统洗车5Mpa6Mpa。免擦拭洗车要求10Mpa-12Mpa。泡沫清洗是通过专业中性洗车液对车身表面污染物或覆盖层进行化学转化、溶解剥离以达到脱脂、去垢的效果。许多车主把洗洁精、洗涤灵和洗车液都归属为洗涤产品，认为用洗涤灵、洗洁精与专用洗车液没什么区别，其实这种观念是错误的，这样做对车漆会有损坏。因为家用和工业用洗涤用品
20、的去油性，会将车身的污渍连同车蜡一起清除掉，车漆就会失去车蜡对车表面的保护作用。其次，某些洗涤用品的强碱、强酸性会腐蚀汽车的橡胶保护条，使之失去光泽、弹性，甚至产生龟裂，所以说不能用洗洁精、洗涤灵替代专用洗车液。为了保护车漆，洗车要选用PH值在6.5-7.5之间的专业中性洗车液，既不会侵蚀车身表面，还能给予车体一种滋润保养的功效，达到保护车漆的目的。第3章空气压缩机选型 空气压缩机是工业现代化的基础产品，常说的电气与自动化里就有全气动的含义；而空气压缩机就是提供气源动力，是气动系统的核心设备机电引气源装置中的主体，它是将原动（通常是电动机）的机械能转换成气体压力能的装置，是压缩空气的气压发生装
21、置。 我国的空气压缩机行业的市场规模均为8%以上的增速增长，2010-2011年增长率甚至超过了28%，市场规模扩张迅速。然而，在规模如此巨大的市场上，过去很长一段时间由外资企业掌握绝大部分市场。2009年度，我国空气压缩机行业共有生产企业近400家，其中内资企业数量接近90%，实现销售收入总额约为60亿元，占全行业的40%;外资企业数量接近10%，实现销售收入总额约为90亿元，占全行业的60%。1种类空气压缩机（空压机）的种类很多。 1、按工作原理可分为三大类：容积型、动力型（速度型或透平型）、热力型压缩机。空压机分类 2、按润滑方式可分为无油空压机和机油润滑空压机。 3、按性能可分为：低噪
22、音、可变频、防爆等空压机。 4、按用途可分为：冰箱压缩机、空调压缩机、制冷压缩机、油田用压缩机、天然气加气站用、凿岩机用、风动工具、车辆制动用、门窗启闭用、纺织机械用、轮胎充气用、塑料机械用压缩机、矿用压缩机、船用压缩机、医用压缩机、喷砂喷漆用。 5、按型式可分为：固定式、移动式、封闭式。 容积式压缩机直接依靠改变气体容积来提高气体压力的压缩机。 活塞式压缩机是容积式压缩机，其压缩元件是一个活塞，在活塞式空气压缩机气缸内做往复运动。 回转式压缩机是容积式压缩机，压缩是由旋转元件的强制运动实现的。 滑片式压缩机是回转式变容压缩机，其轴向滑片在同圆柱缸体偏心的转子上作径向滑动。截留于滑片之间的空气
23、被压缩后排出。 液体-活塞式压缩机是回转容积式压缩机，在其中水或其它液体当作活塞来压缩气体，然后将气体排出。 罗茨双转子式压缩机属回转容积式压缩机，在其中两个罗茨转子互相啮合从而将气体截住，并将其从进气口送到排气口。没有内部压缩。 螺杆压缩机是回转容积式压缩机，在其中两个带有螺旋型齿轮的转子相互啮合，使两个转子啮合处体积由大变小，从而将气体压缩并排出。螺杆式空气压缩机中的螺杆压缩组件，采用最新型数控磨床内部制造， 并配合在线激光技术，确保制造公差精确无比 。其可靠性和性能可确保 压缩机的运转费用在使用期内一直极低。调整压缩机、一体式压缩机和干燥剂系列都是L/LS系列压缩机中的新产品。 速度型压
24、缩机是回转式连续气流压缩机，在其中高速旋转的叶片使通过它的气体加速，从而将速度能转化为压力。这种转化部分发生在旋转叶片上，部分发生在固定的扩压器或回流器挡板上。 离心式压缩机属速度型压缩机，在其中有一个或多个旋转叶轮（叶片通常在侧面）使气体加速。主气流是径向的。 轴流式压缩机属速度型压缩机，在其中气体由装有叶片的转子加速。主气流是轴向的。 混合流式压缩机也属速度型压缩机。其转子的形状结合了离心式和轴流式两者的一些特点。 喷射式压缩机利用高速气体或蒸汽喷射流带走吸入的气体，然后在扩压器上将混合气体的速度转化为压力。 永磁变频压缩机由于变频化的螺杆空压机利用了变频器的无级调速特点，通过控制器或变频
25、器内部的PID调节器，能平缓启动；对用气量波动比较大的场合，又能快速调节响应。2组成结构1：:油循环系统 在启动前，首先启动油泵控制系统，油泵控制系统启动后保证空压机各润滑部件润滑良好，同时油泵控制系统可通过内置的温控阀来调节内部油压和油温，以满足系统需要。2：气路循环系统 压缩机工作时，空气经过自洁式空气过滤器被吸入，通过PLC自动清洗过滤器，空气在经过进口导叶自动调节后进入一级压缩，经一级压缩后的气体温度较高，然后进入中间冷却器进行冷却(水走管内，气走管外，中冷器的水流量要求为110m/h)之后进入二级压缩系统，为避免系统中的气体倒入压缩腔内(避免带压起动)在压缩机的排气管道安装有一只悬挂
26、全启式止回阀，压缩机排出的气体推开止回阀进入排气消声器，然后进入一级后冷器，二级后冷器，再进入排气主管道。3：水路循环系统 冷却水通过管道进入空压机中间冷却器对一级压缩排出的气体进行冷却降温，再进入后冷器对排气进行冷却，另一路冷却水进水管道经过主电机上部的两组换热器冷却电机绕组，还有一路对油冷却器进行冷却。4：配电系统 空压机为2000kW高压电机(10kV)采用全压启动，控制柜为户内交流、金属铠装抽出式开关设备，开关设备由固定的柜体和可抽出部件即手车两大部分组成，实现控制、保护、监测的目的，具有“五防”功能。5：屏保护系统 中央信号装置分为事故信号和预告信号两种。事故信号的主要任务是在断路器
27、事故跳闸时，能及时地发出音响信号，并使相应的断路器灯光位置信号闪光。预告信号的主要任务是在运行设备发生异常现象时，瞬时或延时发出音响信号，并使光字牌显示出异常现象的内容。6：直流电源系统 PZ32系列全自动免维护铅酸蓄电池直流电源成套设备，由充电装置屏，直流馈电屏和蓄电池组成，具有自动稳流，自动稳压，自动调压等功能，为中央信号屏和高压控制系统提供电源。7:DTC控制系统 DTC控制屏是空压机的“大脑”，各类现场传感器的数值，最终汇总至DTC控制屏，在DTC控制屏上显示各类运行参数，并监视空压机各部分的运行状态，当某些参数超出允许范围时，DTC会发出相应的报警或自动使空压机停机。3特征特点 由电
28、动机直接驱动压缩机，使曲轴产生旋转运动，带动连杆使活塞产生往复运动，引起气缸容积变化。由于气缸内压力的变化，通过进气阀使空气经过空气滤清器（消声器）进入气缸，在压缩行程中，由于气缸容积的缩小，压缩空气经过排气阀的作用，经排气管，单向阀（止回阀）进入储气罐，当排气压力达到额定压力0.7MPa时由压力开关控制而自动停机。当储气罐压力降至0.5-0.6MPa时压力开关自动联接启动。4主要用途a 、传统的空气动力：风动工具，凿岩机、风镐、气动扳手，气动喷砂b 、仪表控制及自动化装置，如加工中心的刀具更换等。c、车辆制动，门窗启闭d 、喷气织机中用压缩空气吹送纬纱以代替梭子e 、食品、制药工业，利用压缩
29、空气搅拌浆液f 、大型船用柴油机的起动g 、风洞实验、地下通道换气、金属冶炼h 、油井压裂i、高压空气爆破采煤j 、武器系统，导弹发射、鱼雷发射k、潜艇沉浮、沉船打捞、海底石油勘探、气垫船l、轮胎充气m、喷漆n、吹瓶机o、空分行业p、工业控制动力（驱动气缸、气动元件）q、生产高压空气用于加工件的冷却和干燥5技术术语空压机噪声的控制主要采用消声器、消声坑道和隔声技术三个方面：安装消声器 主要噪声源是进、排气口，应选用适宜的进排气消声器。空压机进气噪声的频谱呈低频特性，进气消声器应选用抗性结构或以个、抗性为主的阻抗复合式结构。空压机的排气气压大，气流速度高，应在空压机排气口使用小孔消声器。设置消声
30、坑道 消声坑道的地下或半地下的坑道，坑道壁用吸声性好的砖砌成。把空压机的进气管和消声坑道连接，使空气通过消声坑道进入空压机。采用消声坑道可使空压机的进气噪声大大降低，使用寿命也比一般消声器长。建立隔声罩 在空压机的进、排气口安装消声器或设置消声坑道以后，气流噪声可以降到80db(a)以下，但空压机的机械噪声和电机噪声仍然很高，因此还应在空压机的机组上安装隔声罩。4、悬挂空间吸声体：在佛山凌格风空压机站，高大空旷的厂房混响很重。若在厂房顶棚分散悬挂吸声体，厂房的噪声可降低3-10db(a),混响时间降低5-10s。压缩介质 空气是可压缩、清晰透明的，并且输送方便（不凝结）、无害性、安全、取之不尽
31、 惰性气体是一种对环境不起化学作用的气体，标准压缩机能一样压缩惰性气体。干氮和二氧化碳均为惰性气体。空气的性质： 干空气成分：氮气（N2）氧气（O2） 二氧化碳（CO2）78.08% 20.93% 0.03%密度：在0、760mmHg 柱时，R0=1.293kg/m3“级”和“段” 在容积式压缩机中，每经过一次工作腔压缩后，气体便进入冷却器中进行一次冷却，这成为一“级”。 而在动力式压缩机中，往往经过两次或两次以上叶轮压缩后，才进入冷却器进行冷却，把每进行一次冷却的数个压缩“级”合称为一个“段”。 在日本把容积式压缩机的“级”称为“段”，中国个别地区、个别文献受此影响，也把“级”称为“段”。
32、压力压强 压缩机行业中所指的压力指的是压强（P） 单位面积上作用1N的力为1Pa，即1Pa=1N/，Pa为压力基本单位，当压力数值大时可用kPa（1kPa=1000Pa）与MPa（1MPa=1000000Pa）。 标准大气压（atm） 表压与绝压 、用压力表测得的压力为表压力，它是容器内的压力与当地的大气压之差，是以大气压力为零点测得的压力，用P(G）表示。 、以绝对真空为零点的压力我们称为绝对压力，是容器内的压力与当地大气压之和，用P(A）表示。 表压与绝压的关系：表压+大气压=绝压 通常在压缩机铭牌上给出的排气压力为表压力。 工作压力 吸、排气压力，是指空压机吸、排气的压力 压缩机首级汽缸
33、工作腔进气法兰和末级汽缸工作腔排气法兰接管处测得的气体压力称为压缩机的吸、排气压力。 在某些场合，压缩机的排气压力也称“背压” 螺杆空压机吸、排气压力指的是整个空压机的吸、排气压力，一般说空压机的工作压力指的是排气压力。 空压机常用的压力单位换算1MPa（兆帕）=1000kPa（千帕）=1000000Pa（帕斯卡）1bar（巴）= 0.1MPa1atm（标准大气压）=0.1013MPa=1.013bar=760mmHg=10.33mH2O1kgf/cm2（工程公斤力）=0.981bar=0.0981Mpa1psi（Lb/in2 ）=0.07031kgf/cm2=0.06893 bar=6.89
34、3kpa1MPa=145psiPsi（lb/in2 ）磅/平方英寸，常用在欧美等英语区国家的产品参数上通常在空压机行业说的“公斤”是指“bar”压缩方法 等温压缩：气体被压缩时温度始终保持恒定的压缩方法。 绝热压缩：既不加热也不从外部取走热量的绝热状态下的压缩方法。 多边曲线压缩（实际使用的压缩方法）：它是把产生的一部分热放散、与外部有热交换的、与等温压缩及绝热压缩不同的压缩方法。压缩比例（压力比、压比）内压缩比（即内压力比） 气体经内压缩后的终了压力（绝压）与起始压力（绝压）的比值。外压缩比（即外压力比） 压缩机的出口排气压力（绝压）与进口吸气压力（绝压）的比值。 对于螺杆空压机来说，内压缩
35、比指的是螺杆主机吸、排气口的压力比（绝压）， 外压缩比指的是空压机吸、排气口的压力比（绝压）。 一般说到空压机的压缩比指的是外压缩比，吸气压力就是指当地大气压，排气压力是指空压机的额定工作压力，比如优耐特斯空压机UD110-8，其排气压力为8bar，则压缩比为9。 对于多级压缩机来说，压力比也称总压力比，是指末级排气管接管处测得的排气压力与首级进气接管处测得的吸气压力之比。相应各级名义吸、排气压力之比称为级的压力比。容积流量 容积流量在中国又被称为排气量或铭牌流量。 通俗的讲在所要求的排气压力下，空压机单位时间内排出的气体容积，折算到进气状态，也即第一级进气接管处的吸气压力与吸气温度和湿度时的
36、容积值。 也就是吸气的容积. 按国家标准，空压机的实际排气量为标称流量的5%时均为合格。如果转速没有变化，压力变化理论上不影响排气量，具体说，影响容积流量，不影响质量流量。因为我们一般所说的排气量是指进气流量，所以是没有变化的。气体含油量 、单位体积的压缩空气中所含的油（包括油滴、悬浮粒子、油蒸气）的质量，换算到绝对压力0.1MPa、温度20和相对湿度65%大气条件下的值。单位：mg/m3（指绝对值） 、PPM一种表示微量物质在混合物中的含量的符号，指每一百万份中的份数或百万分率（分重量比PPMw和体积比PPMv）。（指比值） 通常我们所说的PPM为重量比。（1kg的百万分之一为毫克） 1PP
37、Mw=1.2mg/m3(PA=0.1MPa、t=20、=65%) 一般喷油螺杆空压机的排气含油量为5PPM以下，但离心机和无油机排气气体是无油的，考虑到空气中本来含有的油颗粒，达到100%是绝不可能的。露点单位 湿空气在等压力下冷却，使空气里原来所含未饱和水蒸汽变成饱和水蒸汽的温度，或者说，当空气的温度降低到某一温度时，空气里原来所含未饱和水蒸汽就达到了饱和状态（即水蒸汽开始液化，有液体凝结出来），此温度就是该气体的露点温度。 压力露点，是指有一定压力的气体冷却到某一温度，其所含的未饱和水蒸气变成饱和水蒸气析出，此温度就是该气体的压力露点。 大气露点，是指在标准大气压下，气体冷却到使所含的未饱
38、和水蒸气变成饱和水蒸气析出的温度。 在空压机行业中，露点表示的是气体的干燥程度。温度衡量、温度 温度是指衡量某一物质在某一时间能量水平的方法。（或更简单的说，某一事物有多少热或多少冷）。 温度范围是根据水的冰点和沸点。 在摄氏温度计上，水的冰点为零度，沸点为100 度。 在华氏温度计上，水的冰点为32 度，沸点为212 度。海拔高度 按海平面垂直向上衡量，海拔只不过是指海平面以上的高度。海拔在压缩机工程方面是个重要因素，因为海拔高度越高，空气变得越稀薄，绝对压力变得越低。 既然高海拔上的空气比较稀薄，那么电动机的冷却效果就比较差，这使得标准电动机只能局限在一定的海拔高度内运行。状态参数 压缩机
39、运行所在的进、排气压力和进气温度状态参数称为压缩机的“工况”，压缩机铭牌上所标的参数工况称为“额定工况”，偏离“额定工况”运行则称为“变工况”。比功率 是指压缩机单位容积流量所消耗的功率。是评价压缩机能效的重要指标。（压缩相同气体，在相同排气压力下）防护等级 是表示电气设备防尘，防异物，防水等密闭程度的值，用IPxx表示（xx为两个阿拉伯数字）：防护等级第一个数字第二个数字0无专门的防护无专门的防护1防护大于50mm的固体防滴2防护大于12mm的固体150防滴3防护大于2.5mm的固体600防淋水4防护大于1mm的固体防溅5防尘防喷水6尘密防海浪或防强力喷水7/浸入8/潜水防爆等级 在可能出现
40、爆炸性气体、蒸汽、液体、可燃性粉尘等引起火灾或爆炸危险的场所时，必须对执行器提出防爆要求，根据不同应用区域选择防爆形式和类别。防爆等级可以通过防爆标志EX及防爆内容来表示。 防爆标志内容包括：防爆型式+设备类别+（气体组别）+温度组别。6操作规程 空压机是不少企业主要的机械动力设备之一，保持空压机安全操作是非常必要的。严格执行空压机操作规程，不仅有助于延长空压机的使用寿命，而且能确保空压机操作人员安全，下面我们来了解一下空压机操作规程。一、在空压机操作前，应该注意以下几个问题： 1保持油池中润滑油在标尺范围内，空压机操作前应检查注油器内的油量不应低于刻度线值。 2检查各运动部位是否灵活，各联接
41、部位是否紧固，润滑系统是否正常，电机及电器控制设备是否安全可靠。 3空压机操作前应检查防护装置及安全附件是否完好齐全。 4检查排气管路是否畅通。 5接通水源，打开各进水阀，使冷却水畅通。二、空压机操作时应注意长期停用后首次起动前，必须盘车检查，注意有无撞击、卡住或响声异常等现象。三、机械必须在无载荷状态下起动，待空载运转情况正常后，再逐步使空气压缩机进入负荷运转。四、空压机操作时，正常运转后，应经常注意各种仪表读数，并随时予以调整。五、空压机操作中，还应检查下列情况： 1电动机温度是否正常，各电表读数是否在规定的范围内。 2各机件运行声音是否正常。 3吸气阀盖是否发热，阀的声音是否正常。 4空
42、压机各种安全防护设备是否可靠。六、空压机操作2小时后，需将油水分离器、中间冷却器、后冷却器内的油水排放一次，储风桶内油水每班排放一次。七、空压机操作中发现下列情况时，应立即停机，查明原因，并予以排除。 1润滑油终断或冷却水终断。 2水温突然升高或下降。 3排气压力突然升高，安全阀失灵。 压机操作动力部分须遵照内燃机的有关规定执行。安装场所选择 1空压机安装时，须宽阔采光良好的场所，以利操作与检修。 2空气之相对湿度宜低，灰尘少，空气清净且通风良好，远离易燃易爆，有腐蚀性化学物品及有害的不安全的物品，避免靠近散发粉尘的场所。 3空压机安装时，安装场所内的环境温度冬季应高于5度，夏季应低于40度，
43、因为环境温度越高，空气压缩机排出温度越高，这会影响到压缩机的性能，必要时，安装场所应设置通风或降温装置。 4如果工厂环境较差，灰尘多，须加装前置过滤设备。 5空压机安装场所内空压机机组宜单排布置。 6预留通路，具备条件者可装设天车，以利维修保养空压机设备。 7预留保养空间，空压机与墙之间至少须有70公分以上距离。 8空压机离顶端空间距离至少一米以上。基础保养 为了使空压机能够正常可靠地运行，保证机组的使用寿命，须制定详细的维护计划，执行定人操作、定期维护、定期检查保养，使空压机组保持清洁、无油、无污垢。 主要部件维护保养参照下表进行：注意： A按上表维修及更换各部件时必须确定：空压机系统内的压
44、力都已释放，与其它压力源已隔开，主电路上的开关已经断开，且已做好不准合闸的安全标识。 B压缩机冷却润滑油的更换时间取决于使用环境、湿度、尘埃和空气中是否有酸碱性气体。新购置的空压机首次运行500小时须更换新油，以后按正常换油周期每4000小时更换一次，年运行不足4000小时的机器应每年更换一次。 C油过滤器在第一次开机运行300-500小时必须更换，第二次在使用2000小时更换，以后则按正常时间每2000小时更换。 D维修及更换空气过滤器或进气阀时切记防止任何杂物落入压缩机主机腔内。操作时将主机入口封闭，操作完毕后，要用手按主机转动方向旋转数圈，确定无任何阻碍，才能开机。 E在机器每运行2000小时左右须检查皮带的松紧度，如果皮带偏松，须调整，直至皮带张紧为止；为了保护皮带，在整个过程中需防止皮带因受油污染而报废。 F每次换油时，须同时更换油过滤器。 G更换部件尽量采用原装公司部件，否则出现匹配问题，供应商不会负责。清洗方法 空压机长期运行会导致设备被水垢堵塞，将会使效率降低、能耗增加、寿命缩短。如果水垢不能被及时地清除，就会面临设备维修、停机或者报废更换的危险。长期以来传统的清洗方式如机械
