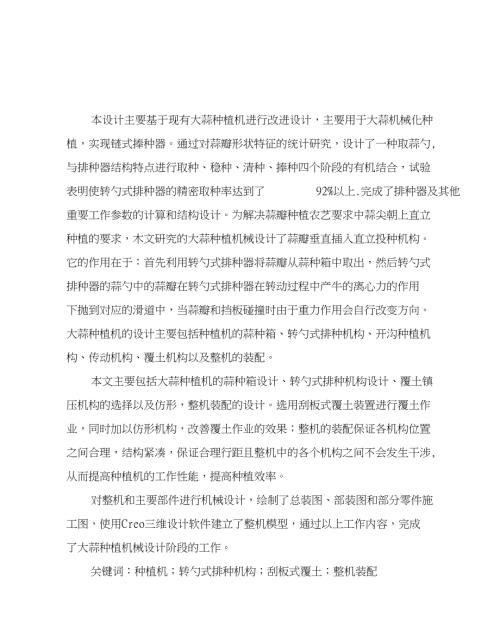

1、本设计主要基于现有大蒜种植机进行改进设计，主要用于大蒜机械化种 植，实现链式捧种器。通过对蒜瓣形状特征的统计研究，设计了一种取蒜勺, 与排种器结构特点进行取种、稳种、清种、捧种四个阶段的有机结合，试验 表明使转勺式排种器的精密取种率达到了 92%以上.完成了排种器及其他 重要工作参数的计算和结构设计。为解决蒜瓣种植农艺要求中蒜尖朝上直立 种植的要求，木文研究的大蒜种植机械设计了蒜瓣垂直插入直立投种机构。 它的作用在于：首先利用转勺式排种器将蒜瓣从蒜种箱中取出，然后转勺式 排种器的蒜勺中的蒜瓣在转勺式排种器在转动过程中产牛的离心力的作用 下抛到对应的滑道中，当蒜瓣和挡板碰撞时由于重力作用会自行改
2、变方向。 大蒜种植机的设计主要包括种植机的蒜种箱、转勺式排种机构、开沟种植机 构、传动机构、覆土机构以及整机的装配。本文主要包括大蒜种植机的蒜种箱设计、转勺式排种机构设计、覆土镇 压机构的选择以及仿形，整机装配的设计。选用刮板式覆土装置进行覆土作 业，同时加以仿形机构，改善覆土作业的效果；整机的装配保证各机构位置 之间合理，结构紧凑，保证合理行距且整机中的各个机构之间不会发生干涉, 从而提高种植机的工作性能，提高种植效率。对整机和主要部件进行机械设计，绘制了总装图、部装图和部分零件施 工图，使用Creo三维设计软件建立了整机模型，通过以上工作内容，完成 了大蒜种植机械设计阶段的工作。关键词：种
3、植机；转勺式排种机构；刮板式覆土；整机装配AbstractThe design is mainly based on the existing garlic planting machine to improve the design, mainly for garlic mechanized cultivation, to achieve chain-type device. Based on the statistical study on the shape characteristics of garlic and garlic, a kind of organic combinati
4、on of garlic spoon and seed cell structure was designed, and the experiment was carried out. Precision seeding rate reached more than 92%. Completed the seed and other important parameters of the calculation and structural design. In order to solve the requirement of garlic plan ting agronomic requi
5、rements, the garlic planting machinery designed in this paper has been designed to insert the garlic vertical vertical upright. Its function is: first use the spoon-type seed metering device to remove the garlic from the garlic box， and then spoon scrambled garlic spoon in the spoon-type seed meteri
6、ng device in the Totation process generated by the centrifugal force Under the action thrown into the corresponding chute, when the garlic and baffle collision due to gravity will change their own direction. The design of the garlic planer includes the garlic box of the grower, the spoon-type seedin
7、g mechanism, the furrow planting mechanism, the transmission mechanism, the casing and the assembly of the whole machine.This article mainly includes the design of garlic grower, the design of spoon-type seed selection, the selection of casing suppression mechanism and the design of profile and mach
8、ine assembly. The use of scraper-type casing equipment for casing operations, while the imitation of institutions to improve the effect of casing operations; assembly to ensure that the rationale between the various institutions, compact strueture, to ensure a reasonable line spacing and the machine
9、 will not be between the various institutions The occurrence of interference, so as to improve the performance of the planting machine to improve the planting efficiency.The mechanical design of the whole machine and the main parts, drawing the assembly drawing, the part drawing and some parts const
10、ruction drawing, the Creo three-dimensional design software to establish the whole model, through the above work content, completed the garlic planting machinery design stage work.Key words： Planting machine; Scoop type seeding mechanism; Scraper casing; Machine assemb1y目录摘 要IIIAbstrac tIV第一章绪论41.1设
11、计背景及意义41.2国内外研究现状及发展前景51.2.1国内大蒜种植机研究现状51.2.2国内大蒜种植机研究现状71.2.3大蒜种植机的发展趋势8第二章蒜瓣外形特性及种植农艺要求92.1蒜瓣外形尺寸的测量与统计分析92.2大蒜种植机作业农艺要求102. 2.1大蒜的传统农艺种植要求102. 2.2套动力和作业形式112. 2.3本章小结11第三章 大蒜种植机概述123.1种植机类型123.2种植机主要结构及功能123.3种植机总体配置13章 排种器的结构设计与计算154.1排种器的原理及技术要求154.2排种机构的类型、特点与适用范围154.3转勺式排种机构原理概述17第五章种箱设计与计算19
12、5.1蒜种箱容积计算195.2蒜种箱结构特点20第六章 取蒜勺设计与计算226.1 取蒜勺的要求226.2 取蒜勺的结构设计22第七章开沟器设计257.1开沟器的要求257.2开沟器的结构类型25第八章8. 1输种管、覆土器设计输种管&11输种管的类型.8.1.2输种管的主要参数30303030大蒜种植机使用及注意事项3335第一章绪论大蒜种植机是大蒜种植生产中关键作业环节，必须在较短的播种农时 内，根据种植技术要求，将蒜种种植01地中去，使蒜瓣获得良好的发育生长 条件。蒜种种植质量的好坏，将直接影响到蒜瓣的出苗、苗全和苗壮，因而 对产量的影响很大。1.1设计背景及意义大蒜在我国已有2000多
13、年栽培历史，是世界上种植大蒜历史悠久，面 积最多，分布最广，总产量最多，食用量最大的国家。从中国农业信息网上 了解到，2016年新产季，我出口大蒜主产地种植面积为：山东金乡及周边 地区约100万亩，临沂、苍山地区40万亩，莱芜地区10万亩；河南杞县、 中牟和周口等地区约90万亩；江苏邳州、铜山地区有所增加，约58万亩。大蒜的生产过程复杂，属于劳动密集型农业。而国内的大蒜种植机械技 术并没有跟上大蒜种植规模的发展，由于大蒜种植的特殊要求（如瓣尖朝 上），蒜农种植大蒜非常的辛苦，目前还是用人手点播的方式进行播种，在 开沟、点播、覆士等工序上，需弯腰或蹲下进行作业，劳动强度较大、效率 低，需要耗费大
14、量的工时不只是蒜农还有要大力发展当地大蒜产业的政府对 大蒜种植机械都有迫切的需求。此外，大蒜有重要的食用价值和药用价值.大蒜是百合科葱属植物植蒜 的地下鳞茎.世界上许多国家都将大蒜作为天然食物和原始药用食物。大蒜 产业前景十分诱人，据权威部门分析，大蒜食品居18种前景广阔的食品之 首，市场十分走俏。全世界大蒜产品的消费量平均每年以百分之二十的速度 递增，我国大蒜出口量也急剧上升，为我国出口出口创汇重要农产品，每年 为国家换取大量外汇。我国大蒜的优势在于中国人口众多，虽然生产力低下，但是劳动力却十 分廉价，发达国家的市场价平均都比我国市场价要高出加倍以上。但是要清 醒地认识到，这并不是什么可以值
15、得骄傲的优势。我国在许多方面还要迎头 赶上才会在大蒜产业方而赢得更大的优势。以上从大蒜的产业价值和国内大蒜种植现状方面阐述了大蒜种植机械 在国内的需求十分紧迫，研究一种适合国内大蒜种植的机具具有非常广阔的 推广前景。由此可见，针对国内目前的这种急需大蒜种植机械的状况，大蒜 种植机械设计这个题目的提出有着及其积极实用的现实意义。1.2国内外研究现状及发展前景1.2.1国内大蒜种植机研究现状中国加入世界贸易组织，对农业的冲击最大，根据加入世贸组织的承诺, 从2005年开始，我国农产品关税降至15. 35%,远远低于62%的世界农产品平均关税水平。国外发达国家普遍都是人少地多，生产力发达，种植作物
16、上实现了全而机械化，少数几个农民便能管理一个大型的农场，生产的农产 品自然在价格上有很大的优势。虽然中国的大蒜市场占据了绝大部分一四分 之三的世界市场，但是一旦了解我们有了解了大蒜在国外的生产状况，便会 对我国的大蒜产业生产力状况如此低下产生担忧。1. 蒜种生产的专业化、标准化栽培及管理机械化、指标化。大蒜播种、收获及晾贮方式各地情况不一, 南美洲的阿根廷3月播种，78月收获.泰国10月播种，23月收获。美 国、法国种植规模化，收获、管理机械化。播种机将整地、作畦、下种、覆 土一次完成。收创机收获，田间晾晒，泰国主要在北部凉爽地区栽培，方式 同我国，贮存用阁楼棚.澳大利亚研究出了蒜种冷处理仪，
17、使用这种仪器按 指标冷处理的蒜种出苗早而齐，蒜瓣大而瓣数少.不少国家研究了大蒜适宜 的播期、密度、用种量、施肥种类、施肥量、喷灌和滴灌技术，提出了大蒜 施肥、灌水指标和管理规程。2国外大蒜市场的需求变化是生产“绿色大蒜”如果重点发展以农产品为原料的加工品和深加工出口，农民增收幅度一 般会比初级农产品出口增值十几倍甚至几十倍州。根据查阅的各国专利文献 看来，冃前国外大蒜种植机械技术专利基本上集中在韩国和日本，其次是中 国，其他国家也有少量大蒜种植技术，如美国、荷兰、法国、前苏联等.其 中韩国关于大蒜种植机械的专利在16种以上，口本有8种以上。中国所有 的专利技术大概也有8种.其他国家都比较少，只
18、是针对大蒜在当地种植的 某些问题进行解决，并未涉及大蒜种植的农艺要求.其中韩国专利技术最具 代表性和参考价值，有适合各种种植需要的专利技术，而且韩国专利局提 供的全文图文清楚易读。口本也有不少此类专利技术，但是技术复杂，图文 难以读懂。它更着重在于提供一种通用的种植鳞茎的机械，如大葱，洋葱，I竺人和J o国外大蒜种植机械按照不同的标准可以分成很多类，按动力的不同可分 为：1人力或畜力提供动力这种机具一般比较简单，能完成开沟和播种的功能，比手工点播效率要 高，但是播种质量一般，但是成本十分低。印度旁遮普大学研制的一种人力 单行播种机，3个人一天可以播种大蒜4公顷。2 靠拖拉机提供动力用拖拉机对机
19、具进行全悬挂或者半悬挂播种，可以一次播种多行，并可 完成其他的如整地作业，而且在农艺山1-2人力大蒜播种机上更能保证大蒜 种植的要求.典型的是荷兰Dutchvally公司的十二行大蒜播种机，非常精 巧，采用半悬挂，地轮提供播种机捧种动力。韩国专利比较常采用的是手扶 式拖拉机进行作业，这样更便于拖拉机手进行控制.还能在播种前同时完成 旋耕整地并对播下的蒜瓣进行覆土作业。从总体來看，园外大蒜种植机械的 实际产品多釆用旋耕后下种并覆土或者开沟后下种并覆土，并不涉及蒜瓣直 立种植的农艺要求，因为大蒜蒜瓣形状不规则，体积比较大，还要实现精量 的播种，所以排种器的设计非常关键。最常采用的排种器有勺链式捧种
20、器和转勺式捧种器，可以实现一次排种 一个蒜瓣的要求。这两种捧种器形式也是国外播种机中最常用的排种方式， 而在专利中出现的最多的还是转勺式捧种器。它的工作原理是显而易见的， 而且在不同的专利中出现有不同的形式，但是其原理都是一样的。并且不少 专利还对其进行改进，使它更适合于大蒜瓣种子的捧种。另外还有一类便是很有创新特点振动排种器，依靠振动使蒜瓣依次捧出 种箱。使用振动捧种器的大蒜种植机械只有一个韩国专利，且改进为机械式 凸轮振动排种，不失为一个解决蒜瓣捧种的好的解决方案，但是在具体的实 用产品中没有出现。1.2.2国内大蒜种植机研究现状根据在中国知识产权局查阅的中国大蒜种植机械专利，现在国内大蒜
21、栽 植机械技术按种植方式主要可分为三种：1. 第一种为大蒜点播技术，首先用压穴锥压穴，然后用机械送种到种 穴，大蒜在送种过程中，蒜尖朝向处于自由状态，蒜种投送到种穴内时，蒜 尖方向完全由落种瞬问朝觑及落种位置随机确定.由这种技术研究发明的大 蒜点播机，如李建武发明的大蒜点播机，由支架，压穴轮，挖种总成，种箱, 捧种槽，传动轮。定向轮等构成，人畜力提供动力，结构简单，播种效率高。2. 第二种为大蒜播种技术，由蒜种分配机构、播穴管、按种杆组成， 该技术基本上解决了大蒜栽植蒜尖向上的种植技术问题，但前提是必须事先 将蒜种按尖上撮下的方式逐瓣用人工装入蒜种盒，工作效率与人工栽植差不 多.如王连增发明的
22、大蒜播种机，事先用手工在一排蒜管里放入蒜尖向上的 蒜瓣。劳动量大且效率低下。3. 第三种为全自动大蒜栽种技术，由动力、供料器、根部向下控制器, 开沟器等构成，该技术解决了蒜种输送过程中要求根部向下的技术问题，但 没有解决蒜种在土壤中要求直立的难题，且防堵、防损伤技术没有解决。典 型的是由中国农机科学研究院现代农装科技股份有限公司研制生产的 2ZDS-5型自走式大蒜栽植机。其网站主页上介绍该机一次作业可完成5行 大蒜栽种，行距17. 5厘米，大蒜直立率高，能满足大蒜栽种的要求。但该 机采用的开沟后播种。只能保证蒜瓣在下落过程中的治理状态，农民使用表 明蒜瓣入种沟后直立率并不高，所以该机尚未被农民
23、接受而大量推广使用。 实用新型专利孙怀保发明的大蒜栽植机，满足了大蒜直立栽植的要求，多行 种植，还没有达到实用阶段。1.2.3大蒜种植机的发展趋势种植机是大蒜生产作业中的关键作业环节，必须在较短的播种农时内， 根据农业技术要求，将蒜种播到HI地里去，使作物获得良好的发育生长条件。 播种质量的好坏，将直接影响到作物的出苗、苗全和苗壮，因而对产量的影 响很大。从目前国内外的市场和研究领域上看，可用的大蒜种植机在播种过 程中大多数都是无法分辨大蒜种粒的鳞芽和根部，这样种植下去的大蒜基本 上都是东倒西歪，其至鳞芽朝下。有的可以分辨出大蒜中立的鳞芽和根部， 但是效率很低，无法完成大面积播种。因为大蒜种粒
24、的不规则外形，智能化的大蒜种植机的设计也同样是十分 复杂的，需要考虑的问题很多。主要考虑的问题有以下两个；一是保证设计 的大蒜种植机能够识别大蒜种粒的鳞芽和根部，并且能够自动调整大蒜种粒 的位置方向，保证大蒜种粒鳞芽上，最好能够90度垂直种植在土地中；二 是要保证每次只能抓取一个大蒜种粒，并且要做到无损伤的直立种入HI地中。第二章 蒜瓣外形特性及种植农艺要求应该明确的是，大蒜的农产品有多种，种植农艺也不相同，本文所讨论 的大蒜种植机的大蒜种粒采用大蒜瓣，是针对作为蒜头栽培的农业机械。在 本章中，将对蒜瓣外形测量统计作为以后章节种零部件设计的尺寸依据，还 将规定大蒜种植机械的部分农艺工作参数。2
25、1蒜瓣外形尺寸的测量与统计分析大蒜按鳞茎中蒜瓣的大小，可分为大瓣种、中瓣种和小瓣种。大瓣种蒜 头有蒜瓣4-7个，每瓣蒜大小比较均匀，蒜瓣肥大，外皮容易剥落，辛辣味 较浓，产量高，以收蒜头为主；小瓣蒜又称狗牙蒜，蒜头有蒜瓣10-20个, 蒜瓣大小不匀，细长，外皮不易剥落，辛辣味较浚，适用种青蒜用。为了确定取蒜勺的外形和尺寸，需要对蒜瓣进行测量，作为下一步设计 的基础研允工作。一级蒜头的横径5厘米以上；二级蒜头的44. 99厘米; 3. 53. 99理米为三级蒜；3. 5厘米以下为次蒜。蒜瓣5克以上为大瓣， 45克为中瓣，4克以下为小瓣。购买的5斤干蒜头，产地为北京，等级为 一级。在以采收蒜头的
26、种植要求下，要求蒜瓣饱满个头大，挑选完整、中等 大蒜瓣外形测量尺寸小而扁平的蒜瓣作蒜苗栽培用。此大蒜品种百瓣重在 500g左右，符合种植要求。作为测量的样本有一定的代表性。测量仪器有 游标卡尺和物理天平。卡尺用来测量单个蒜瓣的长宽高，天平用来测量单个 蒜瓣的质量。根据大蒜种植二次选种的要求，首先需要从口袋中随机抽取若 干饱满圆整个头大的蒜头，再对从这些蒜头掰下的蒜瓣进行分级，分成大中 小的级别以适应不同种植需要，选取合乎上而要求的大中型的蒜瓣来作为蒜 种。中瓣的尺寸差距接近于大瓣，但是与小瓣有明显的区别。可以说进行了 分级的蒜种，外形尺寸都比较匀称，这样对于测量的要求也降低了.对于随 机从分好
27、级别的大中蒜种中选取了蒜瓣50个，符合正态分布。分别对它们 的长L、宽B、厚H、重M进行测量。图2-1蒜瓣外形测量尺寸总结测量蒜瓣所得结论有：1. 蒜瓣长L平均30m（不算蒜尖），中部高H平均20 mm,厚度B大约17m。2. 同一品种经过挑选的蒜瓣大小匀称，特别是蒜瓣长度L上下波动范围 最小，取蒜勺的主要设计尺寸最好以L的数据为主要依据。3般来说,有2H2BLo4蒜瓣形状上尖下粗，其重心位于下半部最厚处，有利于蒜瓣捧种时的 稳定落下。2. 2大蒜种植机作业农艺要求2. 2.1大蒜的传统农艺种植要求大蒜种植为一年一季种植，种植方式以平作为主，播种期为8月至9月 中旬，作青蒜栽培的应早些，可在8
28、月中旬前播种，而作蒜头和蒜苔栽培的, 可在8月下旬至9月上旬前播种。1选地和倒茬一不宜连茬，一般两年一换。2.整地施基肥，深翻25cm,施底肥，做畦。3选种和播种，根据蒜头收获时间分为早熟蒜种和晚熟蒜种。选用高产、 尽量选脱毒的优良品种，头大、规整、无虫蛀、无霉变、无冷藏的优质蒜作 种，要求百瓣蒜重500克左右。在播种前要进行瓣选，掰开蒜头，剔除损伤 芽尖的或烂瓣，黄瓣、光身瓣，挑选完整、中等大小而扁平的蒜瓣作蒜苗栽 培用。4播种方法，采用等行，合理密植。行距15-16厘米，株距10-12厘米, 般每亩22000-25000株。选用适合的种植开沟机构在城上下沟后栽种， 要求栽深不超过5厘米，覆
29、土不超过2厘米。2. 2.2套动力和作业形式本设计的大蒜种植机械与小功率拖拉机配套.本文以丰收180型拖拉机 为例，它是江西江铃拖拉机有限公司生产的一种小型机型。在中国有很具有 代表性。该机具有耗油省、机型小、重量轻、操作灵活、外形美观、结构简 单、维修便利等优点，能完成旋耕、犁耕、耙地、播种、收割等01间作业。拖拉机挂接机具的方式有：牵引式、半悬挂式和悬挂式。悬挂式可以使 农机具结构简单节约材料、降低拖拉机牵引阻力运输方便、机组机动性好地 头转弯方便等优点；而且无需另配农具手可以提高作业生产率；因拖拉机后 驱动轮轮承受机具的部分重量，故增加拖拉机在地块中的行走能力。由于悬 挂式挂接具有的特点
30、使它在农业中被广泛应用，现在的农业机具中，釆用悬 挂式的占具了绝大多数，只有非常少部分还在使用牵引式。在小功率拖拉机 中，三点悬挂机构采用的最为普遍。由于本设计的大蒜种植机械使用的动力 为丰收180型小型拖拉机，并且拖拉机自身附带有3点悬挂装置，所设计的 种植机械也属于小型播种机具，适合采用三点悬挂式。框架式结构便于设计制造和维护，也便于零部件拆装。所以大蒜种植机 械机架结构采用框架式，在焊接的方刚框架上，安装大蒜种植机械的各种工 作部件。2. 2.3本章小结蒜瓣长L平均30mm（不算蒜须），中部高II平均20mm,厚度B大约17m.经 过计算,L的置信水平在95%的区间为29. 9 41.
31、2mm, B为16. 82. 8mm, H 为 19. 1+3. 4mm,质量 m 为 4. 9+ 1. Igo同一品种经过挑选的蒜瓣大小匀称，特别是蒜瓣长度L上下波动范围最 小，取蒜勺的主要设计尺寸最好以L的数据为主要依据。大蒜种植机械挂接形式为3点全悬挂，如以丰收180型拖拉机作为动力 机械，作业速度应为低速II档或III档，有利于控制作业质量。根据拖拉机的 外形及工作参数规格，参考现在大蒜种植农艺要求，确定了大蒜种植机械的 农艺技术参数：5行同时作业；行距株距为250mmX120mmo第三章大蒜种植机概述大蒜种植机的功用是以一定的播量或株穴距，将大蒜种粒均匀地播入 定深度的种沟，覆以适量
32、的细湿土，同时也可施种肥并适当镇压，有时还喷 洒农药和除草剂，为种子发芽提供良好条件，以达到高产稳产，提高播种作 业的劳动生产率，减轻使用者的劳动强度。3. 1种植机类型大蒜种植机的类型很多，有多种分类方法。按播种方法可分为撒播机、 条播机、点（穴）种植机；按联合作业可分为施肥种植机、旋耕播种机、铺 地膜种植机机；按牵引动力可分为畜力播种机和机引播种机，而机引播种机 中，根据和拖拉机不同的连接方式，可分为牵引式、悬挂式和半悬挂式；安排中原理可分为气力式种植机和离心式种植机。3.2种植机主要结构及功能冃前国内外的大蒜种植机多数采用开沟种植，即利用种植机的开沟机 构，在农田中工作时，先有开沟器开沟
33、槽深4060 mm,鳞芽向上的蒜瓣顺着输蒜管滑落到种植机构内部，落入沟中，覆以适量的细湿土。种植机的结构形式有牵引式、悬挂式和半悬挂式。大蒜种植机由于其单 位幅宽工作阻力较小，在于大功率拖拉机配套时，工作幅宽较宽，或者多台 连接，常采用牵引式或分组悬挂式；其中与小功率拖拉机配套时，多采用悬 挂式或半悬挂式。机架结构大多数为框架式。机架如图31所示。图3-1机架3. 3种植机总体配置种植机总体配置应注意下列儿点1、大蒜种植机的单位幅宽应布置合理。与大功率拖拉机配套时，工作 幅宽较宽，或者多台连接。常采用牵引式或分组牵挂式。与中小型拖拉机配 套时，多采用悬挂式或半悬挂式。机架结构多为悬挂框架式。
34、2、用来连接和安装个工作部件的机架要有足够的强度和刚度外，要有 适当的高度，不影响开沟器的起落和覆土机构的作业。3、悬挂式大蒜种植机应选择合适的上下悬挂点。种植机与拖拉机挂节 后，下悬挂拉杆牵引与水平线的夹角下倾为0到8度为好，上悬挂拉杆应向 上倾斜，使虚牵引线点落在悬挂轴前方。4、传统大蒜种植机的地轮一般都布置在机架两侧。一字形并列编组的 行走轮装在机架后方支持整机。5、大蒜种植机的开沟器接地点的纵向位置应尽量配置在地轮接地点连 线附近，以适应地形变化，使开沟器深度一致。窄行距时，开沟器配置成前 后两列，相距不能小，否则易引起开沟器前丘连片而拥土。开沟器升降范围 应满足最大播种深度和最小离地
35、间隙以及仿形的要求。6、牵引式种植机重心应配置在地轮前方。工作状态时，牵引杆挂接点出要有200到300牛的向下压力。压力过小工作不稳定，压力过大挂接困难。 种植机的整体装配图如3-1所示；图3-1整机装配图1-开沟器2-机架3-输种管4-地轮5-排种器6-种箱7-覆土器8-行走轮第四章排种器的结构设计与计算排种器是大蒜种植机的核心部件，是决定大蒜种植机的特性和工作性能 的主要因素之一。对于需要实现精密排种的大蒜种植机械，排种器的重要程 度不言而喻，由于蒜瓣形状特殊不规则，排种器的结构设计计算更是研究大 蒜种植机的一大难点。4.1排种器的原理及技术要求本设计的大蒜种植机能满足蒜瓣的单瓣排种、直立
36、栽植、覆土等农艺要 求，一次性完成大蒜种植，根据大蒜种植机的特点和大蒜种植的实际情况需 要选择合理的工作部件和结构。大蒜种植机每一行单组都包括：排种器，输 种道，接种斗，输种管。排种器的技术要求大体上有以下几个方面：1、排种机构保证排种过程均匀稳定，排种均匀性不受外界条件变化而 产生严重影响。一台种植机机的排种量应该保持一致；2、排种机构应能保证蒜瓣能顺利从种箱流到取种勺内，避免蒜瓣的架 空或积堆现象；3、通用性好并且能完成每次取种一颗的要求；4.2排种机构的类型、特点与适用范围1勺链式排种器勺链式排种器是大蒜种植机常用的排种器，如图 4-1 (a) o它由种箱、取蒜勺、链条、链轮等组成。取蒜
37、勺是排器的主要工作部件，与种箱中的蒜瓣直接接触，它的形状决定了勺链式排种器工作质量的 好坏。设计该排种器的关键是确定勺口和定量孔的形状和尺寸，所以本文将 着重点于取蒜 勺形状和尺寸的设计，使它具有良好的取蒜能力。固定于链条 上的取蒜勺将 经过四个过程川排出蒜瓣：垂直取蒜阶段、斜上运行阶段水平 清种阶段、护种并排种阶段。由于中国大部分地区采用大蒜种粒的形状都不 规则，使得种勺取种困难，容易产生漏种现彖。通过优化勺链式排种器的结 构和作业参数，可以降低漏播率，但改进后的排种器仍有7%左右的漏播率。 为保证播种质量，生产中通常采用人工补种，这种方式不但增加了劳动强度 和作业成本，还会因排种器运动速度
38、快、人工补暮不及时造成漏播。2转勺式排种器 特点是排种通过种勺、排种二个过程完成，如图4-1(b)所示。即种子经过种箱，转勺式排种器的取种勺舀取一粒种子，在转 轴转动作用下，由于离心力作用，种粒会飞到输种室中，由接种斗接住沿着 输种管排到种沟内。该排种器投种高度较低，有利于提高株距均匀性，损伤 率较低，还可通过传动比的调节來改变株距大小。该排种器主要用于点(穴) 播玉米、大豆、甜菜、蔬菜、花生等种子，大蒜等作物，排种性能尚好。3 振动式排种器 由于振动的作用，能使种子的内摩擦力减小，利于单 粒种子从种子群中分离。振动还可以使种子在一个振动排种槽上顺序排队 输送，均匀排落，如图4-1 (c)所示
39、由于这种排种器投种频率较高，又能 保证一定的排种均匀 度，因此被认为比较适用于中小粒种子的精密播种。但 这方面的研究还存在一些理论和技术上的难题，如对振动排种的基本理论尚 未进行过系统的研究，各运动参数对排种量和排种质量的影响不十分清楚； 现有的振动式排种器种子在振动槽上运动速度较慢，不能排成单行输送，影 响了排种精度。4倾斜圆盘式排种器特点是倾斜圆盘式排种器包括种箱、充种室罩壳、进种量调节板、充种盘、排种器壳体、排种盘和排种器轴，排种器倾斜30 -60安装于播种机上，如图4-1 (d)所示。采用充、排种盘的结构,整个排种过程分为充种、清种、输种、排种四步，保证在最低处投种，降低 了投种高度
40、缩短了投种吋间，可有效保证穴粒数、种距；倾斜圆盘式排种 器靠重力柔性、自动充种，充种稳定，且利用重力柔性、自动清种，并设置 清种刷，可将极少数卡在充种孔内的种子刷下，不卡种，不伤种；倾斜圆盘 式排种器的充种盘、排种盘结构精巧，均设计有两个凸台，与滚动轴承定位 可靠，且可保证与排种器壳体的配合间隙，避免了与排种器壳体的摩擦，大 大延长了排种器的寿命。选用哪种排种器要根据本机的设计要求，综合考虑一能满足农艺要求,水平消种阶段斜向上消种阶段能 使 结 构设计简单，综合以上因素本机选用转勺式排种器。(b)孔13弹性推种器14.插板（C）(d)图4-1常见大蒜种植机排种器（R勺链式排种器；（b）转勺式
41、排种器；（c）振动式排种器；（d）倾斜圆盘式排种器4.3转勺式排种机构原理概述大蒜转勺式排种器的结构如图4-1 （b）所示。每组排种器单体由种箱、取 蒜勺、转盘、输种室、挡板等组成。排种通过种勺、排种二个过程完成，即 种子经过种箱，转勺式排种器的取种勺舀取一粒种子，在转轴转动作用下， 由于离心力作用，种粒会飞到输种室中，由接种斗接住沿着输种管排到种沟 内。取蒜勺与转盘固定连接，转盘上每隔一定相同的角度便固定一个取蒜勺， 有5个转盘提供5行种植的蒜瓣，提供动力的转轴轴放置于种箱内。工作取 蒜勺是排种器的主要工作部件之一，与种箱中的蒜瓣直接接触进行精密取 种，它的形状决定了转勺式排种器工作质量的好
42、坏。设计该排种器的关键是 确定勺体和定量孔的形状和尺寸。清种挡板排种器上方，覆盖在种箱上，取 蒜勺在清种挡板和种箱形成的空间内转动排种，清种挡板接住种勺中落下的 蒜瓣，使其重新滑入种箱中；输种室有两块挡板组成，在取蒜勺翻转过来之 后，蒜瓣在离心力作用下飞落在输种室中，挡住蒜瓣不让其落出，直到运行 到该进行排种之时。31!第五章种箱设计与计算种植机的种箱设计是种植机的的关键部分，要根据种植要求合理的设计 种箱，必须有足够的容量，但种箱过大，种植机机组结构庞大，且使机组牵 引阻力增加。此外，对悬挂式种植机来说，将直接使机组纵向稳定性变坏。 本章将根据实际种植作业要求合理计算设计种箱，并且利用Cre
43、o三维设计 软件进行三维实体建模，完成对大蒜种植机种箱的设计。5.1蒜种箱容积计算以收获蒜头为目的时，行距16-20厘米或2427厘米；株距1013 厘米或810厘米；每亩播种量120150千克。用较大的蒜瓣播种，每亩 插量为150180千克。用小的蒜瓣播种，只需5080千克就可以了。以采 收青蒜为目的时，播种较密，行距13厘米，株距45厘米，每亩播种达 250300千克。种子箱的容积U与种植机械的幅宽B有关，它的计算公式为：U = 10 xLxQxBy（5-1）式中厶为种植机一次添种到另一次添种所经过的行程，Qn那为最大播种量，千克/公顷；B为种植机幅宽，m；了为一种子的容重，kg后;因为在
44、行程末了种箱内必须留有不少于种箱总容积10%15%的种子储备量，所以计 算容积必须加大至(5-2)大蒜种植机械要求种箱的容量至少能使机器在地头跑一个来回以上而不加 种，结合国内大蒜种植地区地块的大小，本机工作行程厶取200m；采用较 大的蒜头播种，每公顷最大播种量曲二160千克/亩xl5=2700kg/ha,工作 宽幅为B=1.32mm；结合公式5-1和4-2计算得：几 0.12”5.2蒜种箱结构特点Uf =一般种箱采用薄钢板焊制，其截面一般为直角梯形。种箱侧壁的倾斜度 要远远大于种子的自然休止，这样种子才能自然流下，而不会在种箱堆积。 由于大蒜形状的特殊，蒜种箱的结构由两部分组成，三维模型键
45、见图5-1, A为种箱主体，用来装取蒜瓣；B为挡板，种箱主体中的蒜瓣部分滑入种箱 主体底部，取蒜勺将从中通过，挖取蒜瓣。计算种箱的容积时，主要计算种 箱主体1处梯形的而积与种箱长度即幅宽之和，忽略取蒜盒的容积。(5-3)乂 h = （7-Z?）*tan（7 ,带入上式得，(a2-/?2)Uf* lan a =(54)2B取g45。，b=h,带入式4-4可算得：a=330mm； b=210mm； h=210mm 带入式43可算得：2U(=(Ex ().2 F)x().21图5-1种箱三维视图第六章取蒜勺设计与计算取蒜勺是转勺式取种器的主要工作部件，与蒜瓣接接触，关系到排种 器工作效果.取蒜勺有一
46、个勺柄，柄为左右各一个，翁别有一对孔。螺栓穿 过这两对孔和转盘上的孔，这样便可以将取蒜勺固定在转盘上。孔和销柄的 尺寸的确定需要由选定的转盘大小来确定。取蒜勺的结构是与排种器工作过 程相结合的，且以蒜瓣的统计数据为设计依据。6.1取蒜勺的要求一个良好的取蒜勺必须符合下列要求：(1) 每一个取蒜勺一次只能取出一粒蒜种，并且能够保证蒜种在取蒜勺 中保持稳定，顺利进入到输种室中；(2) 取蒜勺不能损伤种子；(3) 取蒜勺能够合理固定在转盘上，不能晃动，保证蒜种在重力和人离 心力的作用下能够顺利进入输种室中；(4) 勺的高度不宜太高，太高影响清种，造成多于蒜瓣滞留勺中不落下;(5) 定量孔以固定住一个
47、蒜瓣为准；(6) 结构简单，工作阻力小，调整、维护方便；6.2取蒜勺的结构设计通过对蒜瓣的测量分析，然后对取蒜勺进行外形设计。经过初步的研究 和构想，考虑到精密取种的要求，其结构形式如图6-1所示，包括勺体、勺 柄、定量孔。把勺体的尺寸长L宽B的形式称作横式取蒜勺，其三维模型 外形结构如图6-2所示，参数如图6-1所示.蒜瓣进入勺体后其L方向平行 于勺体的B方向，可以横躺着进入定量孔。取蒜勺的形状结构由蒜瓣的外形 尺寸为确定基础，并拟定为下而的三种形式：1. 勺体宽度B需要能容纳一颗以L平行B方式横卧进入勺体的蒜瓣，这 是挖取蒜瓣最为理想的方式，也是我们设计取蒜勺极力想到达到的冃的。同 样为适
48、应蒜瓣的不同长度形状尺寸，B的取值可以为：2. 勺体长度应该保证避免两颗蒜瓣以L平行勺体的方式进入勺体，以免 造成重播，这是横式取蒜勺最不利的取蒜方式。L不宜太长应尽量减小勺体 的大小使落入勺体蒜瓣不至于太多，为了保证不同形状和尺寸的蒜瓣能够在 短时间内顺利的充入勺体，此时L的取值可以为：M.2H+L* (6-2)L*为修正值，目的是使蒜瓣竖着也能进入勺体，但不可能在勺体中同 时容纳两颗蒜瓣。3.勺底应该设计一个斜度口，使落入勺中的蒜瓣平卧，更有利于滑入定 量孔中。此外，斜度的作用还会有利于清种，斜度口便于蒜瓣自身位置的调 整，使蒜瓣尽量在取种的时候便充入定量孔。口取值应该大于蒜瓣侧立倾倒 的角度和蒜瓣与取蒜勺制造材料之
