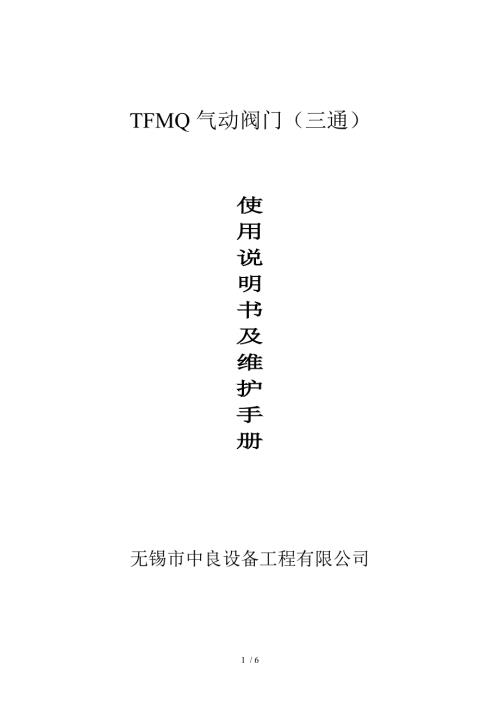

    1、TFMQ气动阀门(三通)使用说明书及维护手册无锡市中良设备工程有限公司目 录一、 气动阀门(三通)简图二、 气动阀门(三通)的基本结构三、 结构性能四、 气动阀门(三通)的使用与保养五、 故障的检查与维修六、 气缸的安装与使用七、 气缸的维护与保养二、 气动阀门(三通)的基本结构气动三通阀门主要有箱体、翻板、摆杆、气缸、行程开关等组成。三、结构性能阀门的箱体是阀门的主体,要有足够的刚度和强度,以保证与进料管和出料管的联结和承受自重和物料重,因此由810mm厚的钢板焊接而成,同时要保证翻板在其内不受刮、碰影响的翻转,供物料通过。翻板是关闭和开通物料流量的主要部件,因此要求有足够的刚度、强度和耐磨

    2、性,因此选用8-14mm厚的钢板制成,为了保证耐磨性,在阀门体内侧板、翻板两面衬挂耐磨性好的聚氨脂板或65Mn板,为了降低料流在翻板上的流速,在其上加横档板以降低流速,减少磨损。四、气动三通阀门的使用与保养气动三通阀门在使用前,首先检查其内部有无异物,卡刮翻板,气源压力应达到额定气压,管路应严密无泄漏,压缩空气应干净,应有过滤器和油雾器,活塞杆、连杆应灵活自如。连接点螺栓、螺母不得有松动,气缸不得有泄露,检查行程开关控制的位置是否合适,如不正确应调整行程开关的位置。五、故障的检查与维修 见下表:故障类型原因分析处理方法翻板打不开1)有异物卡住。2)空气压力不足。3)气缸泄露。4)“O”型圈损坏

    3、1)检查清理异物。2)提高压缩空气压力使达到额定量。3)维修气缸达到密封。4)更换“O”型圈翻板关不严1)有异物卡在翻板处。2)行程开关位置错位。3)连接处螺母或小轴松动1)清理异物。2)调节行程开关位置。3)拧紧螺母。维护1、开关时,是否有不正常声响,如果有应检查维修。2、定期检查连接螺栓有无松动或脱落,如果有应拧紧。3、定期清理杂物。4、传动部件应定期加润滑油。5、定期向油雾器加润滑油。六、气缸的安装和使用要求1、 气缸在安装前应首先检查气缸在运输时是否损坏,连接部件是否松动,调整好后再行安装。2、 安装时气缸活塞杆不得承受偏心载荷或横向载荷,应使载荷方向与活塞杆轴线一致。3、 无论采用何

    4、种安装型式,都必须保证缸体不变形,气缸的安装底座要有足够的刚度,不允许负载和活塞杆的连接用电焊焊接。4、 气缸水平安置时,特别是长行程气缸,用水平仪进行三点位置(活塞杆全部伸出、中间及全部退回)检验。5、 速度调整,首先将速度控制阀(单向节流阀)的开度放在调整范围的中间位置,随后逐渐调节减压阀的输出压力,当气缸接近预定速度时,即可确定工作压力,最终速度不至撞击气缸盖为宜。6、 气缸安装后在无负载的情况下运行2-3次,检查气缸是否正常。7、 气缸采用耳座安装连接时,气缸保持在同一平面内摆动,不允许有扭转力矩。七、 气缸的维护与保养1、 气缸使用时要保证气源压力达到额定值,气压应稳定。2、 保证压缩空气的清洁。3、 定期向油雾器内加润滑油。4、 定期向回转耳座、回转轴处加润滑油。5、 活塞杆不应淋雨或受腐蚀性气体熏染。6、 活塞杆不应受其他外力的作用。7、 活塞杆不应划伤或碰变形。8、 长期使用后,气缸动作不灵敏时,检查活塞环、O型环是否损坏或缸体内径是否划伤或磨损。文档可能无法思考全面,请浏览后下载,另外祝您生活愉快,工作顺利,万事如意!6 / 6
