水准仪i角检验报告.doc

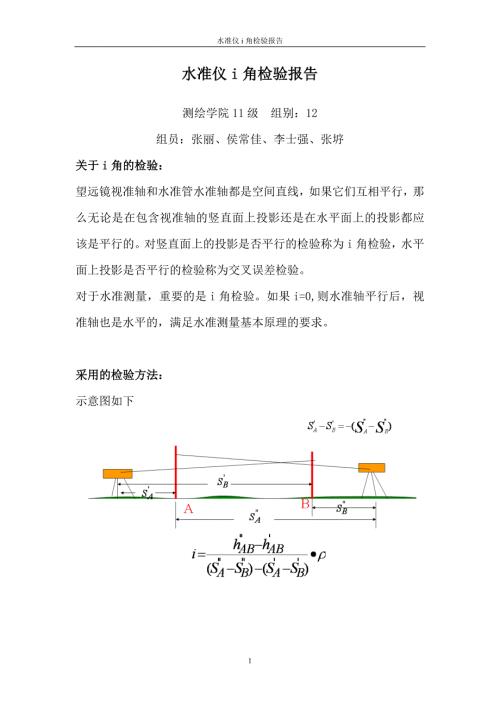

水准仪i角检验报告水准仪i角检验报告测绘学院11级 组别：12 组员：张丽、侯常佳、李士强、张垿关于i角的检验：望远镜视准轴和水准管水准轴都是空间直线，如果它们互相平行，那么无论是在包含视准轴的竖直面上投影还是在水平面上的投影都应该是平行的。对竖直面上的投影是否平行的检验称为i角检验，水平面上投影是否平行的检验称为交叉误差检验。对于水准测量，重要的是i角检验。如果i=0,则水准轴平行后，视准轴也是水平的，满足水准测量基本原理的要求。采用的检验方法：示意图如下水准仪i 角检验观测计算表观测数据示意图示意图A尺B尺高差hAB/mmA尺B尺高差hAB/mm12921482-6913181265-6812711340117812461250119810381227距离SA=4.2mSB=28.4mSA”=28.0mSB”=3.8mi 角计算公式结果i=+4.3限 差 20检验结论与分析：1 检验的i角符合限差要求；2 黑面的上、中、下三丝读数已经满足计算要求，读数过程中应同时读出红面数据用于检验；3 为使A、B以及仪器大致在一条直线上，可以利用实习场地中已知的直线；4 A与B的距离要控制好大致在20m左右。 2013年10月2
