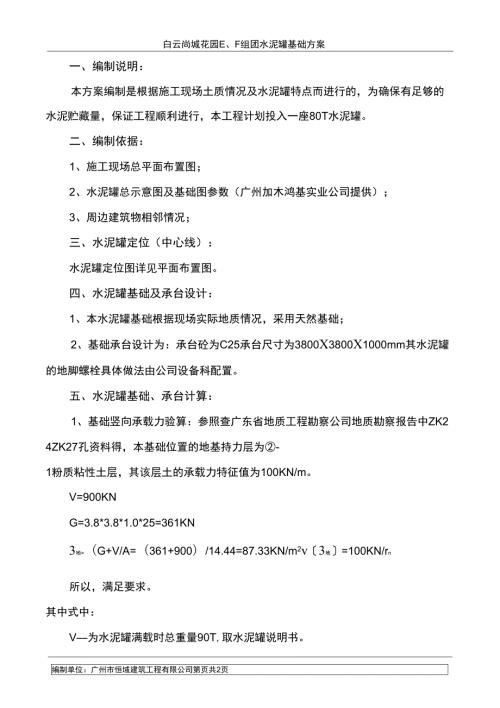

1、白云尚城花园E、F组团水泥罐基础方案一、编制说明：本方案编制是根据施工现场土质情况及水泥罐特点而进行的，为确保有足够的水泥贮藏量，保证工程顺利进行，本工程计划投入一座80T水泥罐。二、编制依据：1、施工现场总平面布置图；2、水泥罐总示意图及基础图参数（广州加木鸿基实业公司提供）；3、周边建筑物相邻情况；三、水泥罐定位（中心线）：水泥罐定位图详见平面布置图。四、水泥罐基础及承台设计：1、本水泥罐基础根据现场实际地质情况，采用天然基础；2、基础承台设计为：承台砼为C25承台尺寸为3800X3800X1000mm其水泥罐的地脚螺栓具体做法由公司设备科配置。五、水泥罐基础、承台计算：1、基础竖向承载力
2、验算：参照查广东省地质工程勘察公司地质勘察报告中ZK24ZK27孔资料得，本基础位置的地基持力层为-1粉质粘性土层，其该层土的承载力特征值为100KN/m。V=900KNG=3.8*3.8*1.0*25=361KN3地=（G+V/A=（361+900）/14.44=87.33KN/m2v3地=100KN/rn所以，满足要求。其中式中：V为水泥罐满载时总重量90T,取水泥罐说明书。G为基础承台重量。A为基础承台接触面积。L混凝土基础长边；b混凝土基础短边。2、基础抗倾覆验算：0.95MWkS0=0.95x(900+3.8x3.8x1.0x25)x(3.8/2)1.10x(3.0x9.8)=2243.76KN.m0所以，满足要求。M自重及压重产生的稳定力矩KN.m;W风荷载标准值，取1.10，取水泥罐说明书；S水泥罐侧面受力面积。六、基础承台配筋(详基础大样)七、注意事项：1、水泥罐的安装必须以设备科提供的底座尺寸及地脚螺栓为准，如机型有所变更时，本方案的定位尺寸须重新进行调整。2、水泥罐基础砼强度必须达到90%后方可投入安装及使用。3、基础土质要求承载力必须达到10吨/m2。4、水泥罐应设有避雷针接地和保护接地措施。附图水泥罐基础施工大样图编制单位：广州市恒域建筑工程有限公司第#页共2页
