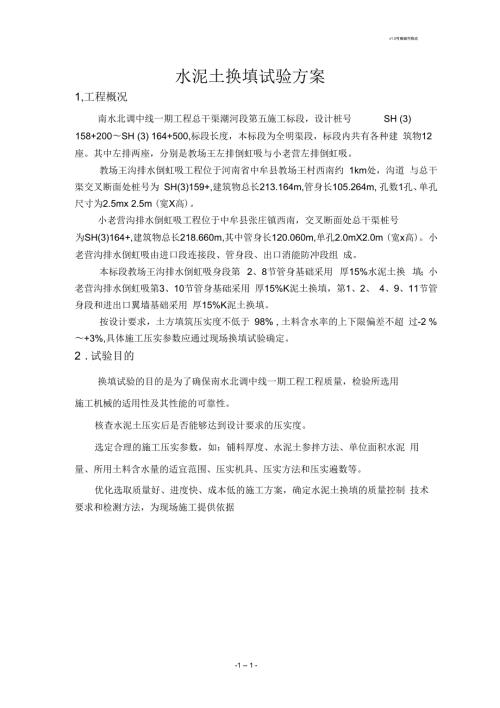

1、v1.0可编辑可修改水泥土换填试验方案1,工程概况南水北调中线一期工程总干渠潮河段第五施工标段，设计桩号SH (3)158+200SH (3) 164+500,标段长度，本标段为全明渠段，标段内共有各种建 筑物12座。其中左排两座，分别是教场王左排倒虹吸与小老营左排倒虹吸。教场王沟排水倒虹吸工程位于河南省中牟县教场王村西南约 1km处，沟道 与总干渠交叉断面处桩号为 SH(3)159+,建筑物总长213.164m,管身长105.264m, 孔数1孔、单孔尺寸为2.5mx 2.5m (宽X高)。小老营沟排水倒虹吸工程位于中牟县张庄镇西南，交叉断面处总干渠桩号为SH(3)164+,建筑物总长218
2、660m,其中管身长120.060m,单孔2.0mX2.0m (宽x高)。小老营沟排水倒虹吸由进口段连接段、管身段、出口消能防冲段组 成。本标段教场王沟排水倒虹吸身段第 2、8节管身基础采用 厚15%水泥土换 填；小老营沟排水倒虹吸第3、10节管身基础采用 厚15%K泥土换填，第1、2、 4、9、11节管身段和进出口翼墙基础采用 厚15%K泥土换填。按设计要求，土方填筑压实度不低于 98% , 土料含水率的上下限偏差不超 过-2 %+3%,具体施工压实参数应通过现场换填试验确定。2 .试验目的换填试验的目的是为了确保南水北调中线一期工程工程质量，检验所选用施工机械的适用性及其性能的可靠性。核
3、查水泥土压实后是否能够达到设计要求的压实度。选定合理的施工压实参数，如：铺料厚度、水泥土参拌方法、单位面积水泥 用量、所用土料含水量的适宜范围、压实机具、压实方法和压实遍数等。优化选取质量好、进度快、成本低的施工方案，确定水泥土换填的质量控制 技术要求和检测方法，为现场施工提供依据-1 - 6 -3 .试验依据(1)土工试验规程SL237-1999碾压式土石坝施工规范 DL/T5129-2001堤防工程施工规范SL260-98招标文件南水北调中线一期工程总干渠沙河南黄河南(委托建管项目)潮河段第五施工标段技术条款图纸名称南水北调一期工程总干渠潮河段小老营沟排水倒虹吸地基处理 图NZSI (CH
4、)-P014-1-1、南水北调一期工程总干渠潮河段教场王沟排水倒虹 吸地基处理图NZSI (CH)-P013-1-1等相关设计图纸4 .试验设备表1试验用机械及仪器设备配置计划表机械及仪器设备名称型号及规格数量挖掘机1.2m31台自卸汽车20t2辆推土机山推SD16T1台装载机ZL50D1台蛙式打夯机1台水准仪DSZ21部电子天平称量500g、感量 0.01g1台电子秤称量15kg、感量1g1台烘箱2000w1台环刀200cm340个皿盒中号80个全站仪拓普康(GTS-332N)1台5 .试验前的准备工作室内土工试验试验前由项目部工地试验室人员取可用土料备料区的合格混合土料，按照设计要求（水泥
5、土料=15:85,质量比）做水泥土击实试验，检测水泥土的最大干密度和最优含水率。按照设计要求压实度不低于 98%, 土料虚铺按20cm计算。材料准备本试验块所利用的土料为本标段临时堆料区堆存的可用混合土料；水泥采 用郑州天瑞水泥有限责任公司生产的袋装级复合硅酸水泥。设备准备装运设备：挖掘机装土，自卸汽车拉运至试验场地；铺料设备：装载机配合推土机铺土、整平；检测试验设备：土工试验设备一套、测量设备 1套（全站仪）；压实设备：水泥土压实拟采用蛙式打夯机夯击6 .试验方案试验场地的选择及整理经现场查看、比较，考虑到本标段水泥土总量较小， 所以项目部决定在两座 左排建筑物需进行换填的部位进行水泥换填
6、试验，不在另行选择场地进行试验， 如在试验完毕后，不合格的将立即清除，重新进行试验。首先有人工将场内建基面清理干净作为本次试验的基层，测量人员用白灰线 放出试验场地，经监理工程师检查验收后开始铺土进行试验。铺土压实试验区铺层厚度确定按20cm控制，夯击4、6遍后测沉降量，并用环刀法取 样做干密度检测。具体施工参数见附表1,操作过程见试验工序图。附表1:压实试验参数项目试验区压实设备蛙式打分机铺土厚度(cm)20遍数46水泥土换填试验工序图1、水泥土拌合：现场采用小型机械对混合料进行拌和， 以拌合均匀为标准。2、运料、平料：采用装载机配合推土机铺料，保证填筑层厚度和平整度满 足试验要求。3、铺料
7、采用装载机运土、平铺并以人工辅助平整，铺填层厚度由现场质 检人员控制。4、测量：采用全站仪进行测量。在铺料前、压实到拟定遍数后进行测量。 每个试验区测量三个断面，每个断面测两个点。为了测量铺料厚度和沉降量，预 先在场外设置临时水准点。5、压实：用蛙式打夯机夯击 4遍和6遍。6、土工试验：试验区压实到拟定遍数后由试验人员采用环刀法取样，取样6个，取样部位在压实层下部 1/3处（数据整理时，根据干密度试验结果，去掉干密度最大值和最小值）。通过室内土工试验测定土体的含水率并计算干密度。测定完成后根据测定结果绘制干密度p d与压实遍数Ni关系曲线。施工技术要求1、水泥土应配比准确，混合料拌和均匀。2
8、试验区应统一铺土、统一夯击，并配备人员和装载机参与整平作业，确保试验区土料表面平整。3、夯击过程中若发现局部“弹簧士” 、层问光面、层间中空、松土层或剪切破坏等质量问题时，应及时进行处理。4、已铺土料表面在压实前被晒干时，应洒水润湿。5、低温时施工：负温施工时应取正温土料；装土、铺土、压实、取样等工序，都应采取快速连续作业；土料压实时的气温必须在 -1 C以上。6、从拌合到压实成型的时间控制在个小时之内。确定最优压实组合试验完成后对不同压实遍数所测得的含水率和干密度进行整理，计算出对 应的压实度，并绘出压实遍数和压实度的关系曲线， 最后根据设计要求，并结合 上述曲线计算出最优压实组合（铺土厚
9、度、压实遍数）。复核试验用所选定压实遍数、铺土厚度再进行一次复核试验，如果压实结果满足设计、 施工要求，即可确定为施工压实参数。7 .试验记录与检查1、测量人员在试验场地内不同压实遍数的取样点上测量高程，包括铺料前 高程、铺料后高程和压实后的高程，并将测得的数据进行统计。2、实验室取样人员在试验区实遍数之后取样 6组，并用环刀法一一测定其 含水率和干密度，计算出对应的压实度，并做好试验数据的统计。3、观察压实土层底部有无虚无土层、上下层面结合是否良好、有无光面及 剪力破坏现象。8 .成果整理试验完成后，将试验资料进行系统整理分析，绘制成果图表，编写试验成果报告。根据试验成果，结合工程的具体情况，确定符合设计填筑标准的压实参 数报监理工程师批准。9 .安全防护措施1、试验现场设立安全警示牌，并拉警戒线隔离封闭。2、进入施工现场必须佩戴安全帽。3、施工现场必须有专职安全员负责机械设备、人员的安全调度。4、机械运行压实区域内非施工人员不得逗留。5 、机械操作人员严格按照操作规程施工，保证各种机械设备的运行良好。6、自卸汽车应有专人指挥。7 、施工现场要注意文明施工，不准乱扔杂物、机械加油时尽量避免油料污染地面。8 、废料选择适当方式处理，不得污染环境。
