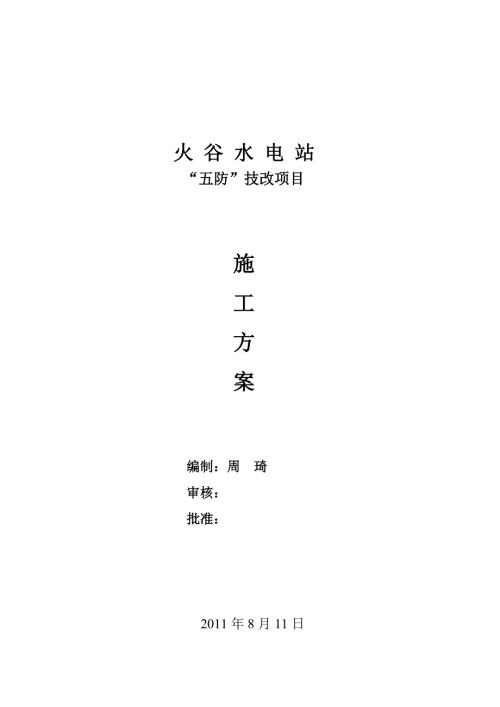

1、火 谷 水 电 站“五防”技改项目施工方案编制：周 琦审核：批准： 2011年8月11日一、 工程项目名称：火谷电站“五防”施工项目二、 工程项目单位：甲方：乙方：三、 工作地点：火谷电站开关场地及主控室四、 施工安装负责人：安装第一负责人：现场安全负责人：技术负责人： 五、 工程概况对火谷水电站所有一次设备安装锁具，对其操作实施强制闭锁，只有在五防系统中模拟通过后以正确顺序进行的操作方可解锁操作，从而达到五防的目的。实现以下五防要求： l 防止误拉合断路器l 防止带负荷拉隔离开关l 防止带电挂地线或合接地刀闸l 防止带地线（接地刀闸）合隔离开关l 防止误入带电间隔六、 施工安全防范：1 在开
2、孔安装电编码锁时、以及10kV开关柜焊接地线桩时需停电操作。2 认真按检修规定办理工作票、动火票、临时用电票等。七、 现场设备安装闭锁锁具种类及数量电编码锁： 151、943、941、1#进线柜开关、2#进线柜开关共计： 5个地线桩：主变高压侧、10kV开关柜3#、4#、8# ，共计： 4个机械编号挂锁： 1516、1511、9011、9431；15160、15140、15130、90140、94330、94310、1019；以及4个地线桩锁，共计15把。地线头：4个验电锁：4个注：锁具以及闭锁附件安装数目在施工过程中可能会有出入，厂家将在以上数量上预留15%以上备用配件。八、 五防闭锁安装方
3、式1 110kV部分： 1）室外接地刀闸直接挂接机械编码锁； 2）可遥控刀闸在刀闸柜门把手上挂接机械编码锁； 3）在主变高压侧焊接地线桩，并挂机械编码锁，使用时配合地线头挂临时接地线。 4）室外断路器在主控室监控柜内有开关把手，在开关把手旁边用电钻开孔安装电编码锁，并接线。2 10kV部分：1）现场10kV部分开关柜采用XGN2-10型号，这种型号开关柜自带刀闸、接地刀闸、前柜门、后柜门的五防闭锁，可完美实现五防要求中的 “防止带负荷拉隔离刀闸”“防止带电合接地刀”“防止合接地刀闸时合隔离开关”三项，且闭锁已配件固化在开关柜中。因此决定对10kV开关柜的刀闸、接地刀闸以及柜门的闭锁方案利用开关
4、柜自带闭锁，再安装锁具实现“误入带电间隔”，与“误分合断路器”满足五防要求，将由以下闭锁方案实现。2）在10kV断路器柜钻孔安装电编码锁，并接线，以实现对10kV所有断路器的强制闭锁。3）10KV母线PT侧，1#、2#发电机出口断路器发电机侧焊接地线桩，用于挂接临时地线。3 在110kV进线侧以及912、918、921PT柜加装验电锁，用于在操作时进行强制验电。注：需厂方配合焊接地线桩、开孔。注：电编码锁开孔方法，以及接线方式（含同期与非同期开关）区别见施工方案附录。九、 智能操作票系统 1 按照火谷水电站制作一次系统图。2 根据厂方提供的操作票规范或典型操作票，配置操作票术语和操作五防逻辑规
5、则。十、 通讯五防智能操作票系统与现场综合自动化设备通讯。需要综自厂家提供规约并预留通讯接口，五防后台从综自系统实时获取现场设备状态信息。（不含网门、接地线）附录：电编码锁安装方式以及接线方式图： 40mm 2-11图1 WFWD-B型电编码锁开孔尺寸502图2 WFWD-C型电编码锁开孔尺寸图1为WFWD-B型电编码锁开孔尺寸图，采用这种方法，只需钻两个圆孔，安装方便。图2为WFWD-C型电编码锁开孔尺寸图，需开一个长方形的孔，这种开孔方法较麻烦，但点编码锁安装后镶嵌在屏体内，较为美观。图3无同期闭锁回路图 图4 有同期闭锁回路图图3，图4分别为无、有同期开关时，电编码锁的接线方法，图中WFWD-A为电编码锁。5
