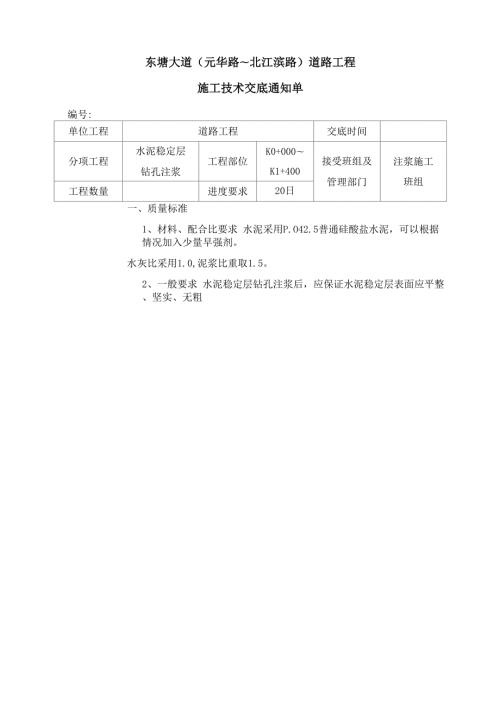

1、东塘大道（元华路北江滨路）道路工程施工技术交底通知单编号:单位工程道路工程交底时间分项工程水泥稳定层钻孔注浆工程部位K0+000K1+400接受班组及管理部门注浆施工班组工程数量进度要求20日一、质量标准1、材料、配合比要求 水泥采用P.O42.5普通硅酸盐水泥，可以根据情况加入少量早强剂。水灰比采用1.0,泥浆比重取1.5。2、一般要求 水泥稳定层钻孔注浆后，应保证水泥稳定层表面应平整、坚实、无粗细骨料集中现象，无明显轮迹、裂缝、接茬平顺，无贴皮、散料。 段，按照试验确定的参数进行施工，施工后达到水泥浆强度后，检测该 段的弯沉值，如果弯沉值满足设计要求，即可大面积进行注浆施工，若 还不能满足
2、要求，就要对配合比、布孔间距、注浆深度重新进行调整， 直到合格为止。质量标准项目允许偏差检验频率检验方法范围点数中线偏位（mm）W20100m1用水准仪纵断高程（mm）土 1520m1用水准仪平整度（mm）W1520m3用3m直尺和靠尺连续 量两次，取较大值宽度（mm）不小于19.1m40m1用钢尺量横坡0.3%且不反坡20m6用水准仪测量厚度（mm）土101000m31用钢尺量3、基层允许偏差4、主控项目1）压实度大于等于98%；2） 7天无侧限抗压强度大于等于3.5Mpa。3）弯沉值小于等于60 （1/100） mm。工期要求根据现场施工机械、人员进场情况及施工进度要求，计划工期20个工作
3、日完成水泥稳定层的钻孔注浆处理。施工程序及二、施工方法操作要点1、试验段选取在已完成水泥稳定层路段选取K0+940K0+970右幅作为注浆试验2、试验段参数选取根据现场情况选择K0+700K0+730右幅作为注浆参数确定的试验段，沿右幅 切缝处作为起始位置，按照1.0m、1.2m、1.5m和1.8m孔距布孔，每种孔距之间保 持5米的间距进行试验，分别按照0.2MPa0.5MPa不等的压力进行试注浆，并调 试不同的配合比，通过开挖面或者相邻孔冒浆情况来观察浆液渗透距离，选择最佳 注浆压力、布孔间距和注浆量作为本次注浆的施工参数注浆配合比按照水：浆液水 灰比为0.50.6,具体配比按照实际试验参数
4、进行选取，水泥采用P.O42.5普通硅 酸盐水泥，可以根据情况加入少量早强剂。注浆浆液初凝时间为12小时，浆液注入率为1520%，注浆流量控制在 10L/min15L/min，注浆管上拔高度宜小于或等于500mm。3、灌浆孔的布设注浆孔间距1.5m，全部为垂直孔，排距为1.5m，孔径中50 （浆管直径中25）。 具体布置如下图所示。4、注浆工序二本项目注浆加固主要是采用成熟的压密注浆工艺，其工艺流程如下: 现状弯沉检测一布孔一钻孔一清孔一埋浆管一注浆料准备一滤浆一 基层注浆一冒浆孔封堵（或补浆）一拔管一注浆孔封堵一养护一弯沉检 测一补浆一补浆点检测一结束。注浆泵工作压力宜控制在0.20.5Mp
5、a， 当压力达到0.5Mpa时，停止注浆静压35min。若压力下降则继续注浆， 直至邻孔出浆为止。、注意事项1）施工采取钻孔、注浆流水作业施工法，即钻即注，防止发生坍孔现象。2）实际钻孔中，根据施工经验遇到土路基状况不良部位时，钻孔 深度应加深。3）注浆过程中应对周边范围道路设施进行检测，并应及时调整注 浆压力，防止路面抬升起拱或浆液流失，应控制路面抬升高度不大于 3mm。详见职业健康安全环保技术交底4）注浆加固养护7天后应进行弯沉检测，当实测回弹弯沉不满足 设计要求时，应重新钻孔补强加固，直到合格为止。主要附件设计图纸其他施工草图配料单项目负责人技术负责人安全员质量员施工员交底人职业健康安全环保技术措施班组签认序号姓名工种序号姓名工种
