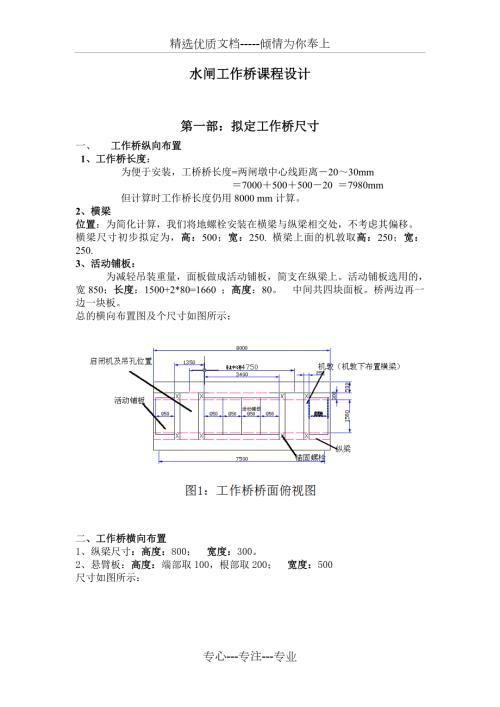

1、精选优质文档-倾情为你奉上水闸工作桥课程设计第一部：拟定工作桥尺寸一、 工作桥纵向布置 1、工作桥长度： 为便于安装，工桥桥长度=两闸墩中心线距离2030mm 700050050020 7980mm 但计算时工作桥长度仍用8000 mm计算。2、横梁位置：为简化计算，我们将地螺栓安装在横梁与纵梁相交处，不考虑其偏移。横梁尺寸初步拟定为，高：500；宽：250. 横梁上面的机敦取高：250；宽：250.3、活动铺板： 为减轻吊装重量，面板做成活动铺板，简支在纵梁上。活动铺板选用的， 宽850；长度：1500+2*80=1660 ；高度：80。 中间共四块面板。桥两边再一边一块板。总的横向布置图及
2、个尺寸如图所示：二、工作桥横向布置1、纵梁尺寸：高度：800； 宽度：300。2、悬臂板：高度：端部取100，根部取200； 宽度：500尺寸如图所示：三、刚架布置（在此不计算） 1、刚架高度 计算用的高度： H=31.424.0h 实际高度： HH1，其中：H1为柱插入杯口的高度。 H1需满足： a.大体为1.20.8倍柱长边尺寸； b.大于0.05H。 图3：钢桁架布置第二部：配筋一、面板配筋设计1、活动铺板1）安装检修工况：a 荷载计算板自重: 一个绳鼓重：, 桥面活载不考虑b 计算简图和内力计算因此计算跨度取1580mmc.跨中弯矩：2)正常使用工况，持久状况 a.荷载：板自重 人群荷
3、载b.跨中弯矩：从以上两种状态可知，安装工况下的弯矩更大，取大值进行计算3）配筋计算：查表得由书2-7查k=1.2，采用C25混凝土，查表，面板用HPB335的钢筋，查表，查附录3表1，选用68()在受力钢筋内侧布置与受力钢筋垂直的分布钢筋，按要求取6250。配筋图如图所示：2、悬臂板 取1m板宽计算，由根部最大弯矩计算板的钢筋用量。1)安装与检修工况a.荷载与弯矩计算自重： （人群荷载不计）对根部产生的弯矩： 栏杆重： 对根部产生的弯矩： 绳鼓重： P，将集中力放置离纵梁最远处。取c为绳鼓集中力P到悬壁根部的距离c=500-350/2=325，a=350为绳鼓的着地面积，则P对根部的弯矩为，
4、由宽度为b=a+2c的板带承受，绳鼓为可控可变荷载，分项系数取1.1则 对根部产生的弯矩： 总弯矩： 2)正常使用工况，持久状况 a.荷载与弯矩计算自重： 对根部产生的弯矩： 栏杆重： 产生的弯矩： 人群荷载： 产生的弯矩：总弯矩：从以上两种状态可知，安装工况下的弯矩更大，取大值进行计算b.配筋计算 只计算正截面，采用HPB235钢筋，查受力筋：，又因为，规定中说，悬臂板的受力钢筋每米不少于 58 (252mm2).则悬臂板的配筋就取8200 HPB235钢筋的来布置。分布钢筋按要求取，直径不小于6mm,间距不大于300.这里我们取6200来布置。悬臂板配筋如图所示：二.横梁配筋设计横梁与纵梁
5、浇筑在一起，计算弯矩时按简支结构计算，横梁计算跨径： 计算跨径按1575计1、荷载计算横梁自重：机敦自重：地螺栓传来的设计力：2、计算简图及内力计算为简化计算，使螺栓正好安装在横梁与纵梁相交处。则启闭门对横梁不产生弯矩。考虑到启闭门中心与横梁中心不重合，我们对计算弯矩取k=1.2的放大系数。横梁实际为半固定状态，精确计算应采用有限单元法。工程简化：先按简支梁计算，得跨中弯矩M0，实际梁的支座负弯矩=0.7 M0 ，跨中正弯矩=0.5 M0 。支座弯矩较大，取0.7M0 进行计算，最终上下截面配置相同钢筋，取的钢筋进行配置，查附录3表1，受力钢筋取214 （）按规定取直径为6mm，间距200的双
6、肢箍筋横梁上下缘布置相同的钢筋。配筋图如图所示：三.纵梁配筋计算取受力大的一根计算，另一根配筋相同。1.荷载计算a恒载：均布荷载g :纵梁自重标准值：一边栏杆重标准值：一半面板重标准值：均布荷载设计值：集中荷载G 一半横梁自重：一半机墩重： b.可变荷载分布荷载q, 人群荷载(一半桥面) ：集中荷载P ： 直接作用于纵梁上的启门力通过横梁传递的启门力，求出横梁的反力，作用于在纵梁上。由于启门力的标准值为320kN，简化计算，将其平均分配在四个地螺栓上，每个螺栓说承担的力为GK=80kN.横梁传给纵梁的集中力设计值：2.内力计算计算跨径： 计算跨径按7350计，纵梁受力如图所示。其弯矩最大值在跨
7、中：弯矩设计值为：考虑次梁并不是对称的T型梁，在最大弯矩值下考虑1.1的放大系数。M=374.11.1=411.5.纵向钢筋配置HPB400的钢筋，查表估计配置双层钢筋，确定翼缘计算宽度 是独立T型梁上述宽度均大于翼缘的实有宽度（800mm），取属于第一类T型梁，预计配置622（） 的HPB400的受力钢筋。横向全梁拉通布置。 三、抗剪计算1、支座边缘剪力设计值：2、截面尺寸验算截面尺寸满足抗剪要求3、抗剪腹筋计算箍筋采用HPB335钢筋应由计算确定腹筋选用双肢箍筋，直径8（），取满足最小配筋率要求，最后选配双肢8200 HPB335箍筋。考虑到箍筋的绑扎固定，我们在纵梁上缘配置两根架立钢筋，直径按规范取的12的HPB235钢筋，纵梁高大于450，在中部布置两根腰筋，直径取12。整个纵梁配筋图如图所示四、 裂缝开展宽度验算查附录5表1，纵梁为受弯构件，查主梁标准值在跨中产生的弯矩值为，裂缝宽度满足要求五、挠度验算查本教程附录5表3，该构件的挠度限值为跨中标准值计算得到的弯矩,则构件挠度满足要求。专心-专注-专业
