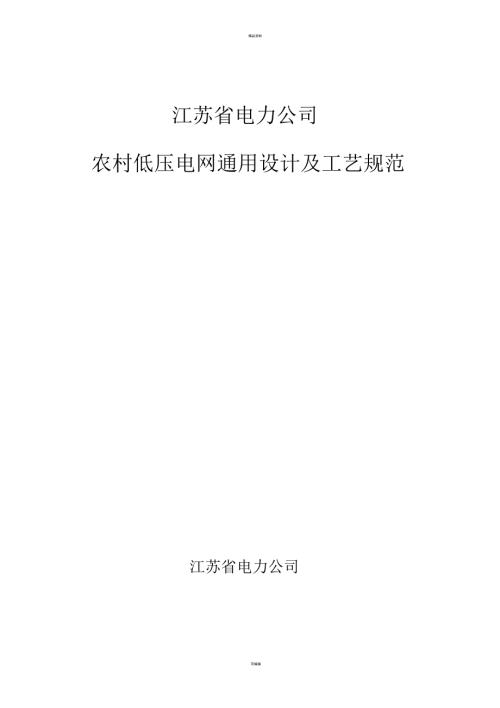

1、精品资料江苏省电力公司农村低压电网通用设计及工艺规范江苏省电力公司2013年 12月、/4 刖百为进一步规范江苏农村低压电网规划、设计和建设标准，统一施工工艺要求，提高施工工艺水平，推动施工技术 水平进步和工程建设质量的提升，建立以“通用设计模块化、 设备选型规范化、物料种类最优化”为特征的农网技术标准 体系，特制订本规范。本规范根据国家和行业有关法律、法规、规范和规程， 并结合江苏省电力公司目前农村低压电网的发展水平、运行 经验和管理要求而提由。本规范主要起草单位：本规范主要起草人：本规范由江苏省电力公司营销部（农电工作部）归口并 解释。可编辑目录第一章总则 5第二章规范性引用文件6第三章通
2、用设计及安装描述7第一节 低压配电设备71 .低压综合配电箱（柜） 71.1 JP 柜7.1.2 智能箱 81.3 低压负荷开关箱（配变低压保护开关箱） 91.4 低压配电柜92 .低压电缆分支箱93 .无功补偿箱（柜） 1.0.第二节低压进、出线电缆1.0.第三节低压线路 1.11 .杆塔 1.12 .导线 1.53 .拉线及拉盘1.74 .金具及铁件1.95 .绝缘子 2.16 .低压线路电缆2.2第四节 接户装置 2.51 .组成部分 2.52 .安装方式及要求： 2.6.2.1 接户电杆 2.72.2 下引线及横担2.7.2.3 第一支持物（接户线支架） 2.8.2.4 绝缘子 2.8
3、2.5 接户线的安装和搭接2.8.2.6 进户线的安装 2.9.2.7 单表箱安装 3.0.2.8 集中表箱安装 3.1.2.9 小动力配电箱3.1.第五节 标识标牌（待删除） 错. 误!未定义书签。第六节 接地 3.2附录 通用设计图纸3.3 第一章 总则1.1 为进一步规范江苏农村低压电网规划、设计和建设标准，统一施工工艺要求，提高施工工艺水平，推动施工技术水平进步和工程建设质量的提升，建立以“通用设计模块化、设备选型规范化、物料种类最优化”为特征的农网技术标准体系，特制订江苏省电力公司农村低压电网通用设计及工艺规范 ，以下简称“本规范” 。1.2 本规范根据国家和电力行业管理的有关法律、
4、 法规、标准、规程、导则等，按照江苏省农村经济发展趋势，立足于满足用电负荷的增长，提高农村低压电网运行经济性，同时结合农村低压电网的实际情况而制订。1.3 本规范所确定的各项条款，适用于江苏省农村低压电网的规划、建设、改造工程，并作为今后项目立项决策和审批的依据，全面规范和指导全省农网低压项目管理。1.4 本规范适用于对农村配电变压器（综合变）低压桩头以下（包括：低压设备、电缆、线路、接户线）进行建设（改造）的低压电网项目。第二章 规范性引用文件卜列文件中的条款通过本规范的引用而成为本规范的条款。凡是注日期的引用文件，其随后所有的修改单（包括勘误的内容）或修改版均不适用于本规范。但鼓励根据本规
5、范达成协议的各方研究是否可使用这些文件的最新版本。 凡 是不注日期的引用文件，其最新版本适用于本规范。GB 50052 供配电系统设计规范GB 50054 低压配电设计规范GB 50061 66kV 及以下架空电力线路设计规范GB 50150 电气装置安装工程 电气设备交接验收标准GB 50168 电气装置安装工程 电缆线路施工及验收规接地装置施工及验收规盘、柜及二次回路接线GB 50169 电气装置安装工程GB 50171 电气装置安装工程施工及验收规范GB 50173 35kV 及以下架空电力线路施工及验收规范GB 50217 电力工程电缆设计规范DL/T 601 架空绝缘配电线路设计技术
6、规程DL/T 602 架空绝缘配电线路施工及验收规程DL/T 5161 电气装置安装工程质量检验及评定规程DL/T 5190.5 电力建设施工及验收技术规范DL/T 5118 农村电力网规划设计导则DL/T 5220 10kV 及以下架空配电线路设计技术规程DL/T 499 农村低压电力技术规程SD 292 架空配电线路及设备运行规程Q/GDW 738 配电网运行规程Q/GDW 738 配电网规划设计技术导则江苏省电力公司配电网技术导则实施细则江苏省农村低压电网项目立项导则第三章 通用设计及安装描述第一节 低压配电设备1 .低压综合配电箱（柜）1.1 JP 柜适用范围：农村居住区。安装方式及要
7、求：应采用双杆悬挂、 落地式安装方式，特殊地形条件可采用单杆悬挂（内侧、外侧）安装方式。（ 1） 、 配电箱应牢固的安装于支架或基础上， 支架安装方式箱底距地面的高度不低于1m,并采取防止攀登的措施。支架安装高于 1 米需视情况（便于操作且注意安全）考虑设置操作平台。落地安装方式，基础高出地面应大于 300mm。（ 2） 、安装后箱底距地面高度低于 1m 的配电箱，四周应设置安全围栏，围栏高度不低于 1.8m,栏条间净距不大于0.1m， 围栏距配电箱的外廓净距不应小于0.8m， 各侧悬挂 “高压危险，严禁入内”的警示牌。（3）、配电箱应垂直安装（误差w1.5mm/m!WI、完好，无损伤。配电箱
8、水平倾斜不大于托架长度的 1/100 。宜采用螺栓固定，不宜采用点焊。（ 4） 、 综合配电箱箱体应可靠接地， 箱体内应预留工作接地端子，不允许与零线共用。农村地区综合变低压侧零线仅在电源侧接地，低压线后段不做接地。箱（柜）门关合完好到位， 警示标志齐全， 外壳接地可靠， 接地电阻不大于 10 欧姆。1.2 智能箱适用范围： 科技进步县、 典型供电模式、 新农村推广项目、智能化示范台区等。安装方式及要求：应采用双杆悬挂、 落地式安装方式，特殊地形条件可采用单杆悬挂（内侧、外侧）安装方式。安装要求参照JP柜。1.3 低压负荷开关箱（配变低压保护开关箱）适用范围： TN 系统，集镇及郊区。安装方式
9、及要求：（ 1）电气连接应接触紧密，不同金属连接，应有过渡措施。（ 2）水平倾斜不大于托架长度的1/100 。（ 3）箱体进出线应采用下进下出，引线压紧，与线路导线的连接紧密可靠。（ 4）注意要点：需配套安装电能计量箱。1.4 低压配电柜适用范围：配电房内低压柜的更换、改造及箱变配置。安装方式及要求：落地式。（ 1） 牢固安装在基础型钢上， 型钢顶部应高出地面10mm ，屏体内设备与各构件应连接牢固。（ 2）安装及接线应与原配电房设备的接线相吻合。2 .低压电缆分支箱适用范围：新农村集中居住区、集镇（街道）低压线路采用电缆供电方式的。安装方式及要求：落地式。（1）电缆分支箱基础高由地面应大于1
10、50mm,电缆并 深度应大于 1000mm。（ 2） 电缆接线端子压接时， 线端子平面方向应与母线套管铜平面平行。（ 3）柜体接地可靠、工艺美观，警示标志齐全，接地电阻满足设计及规范要求。3.无功补偿箱（柜）配置原则： 根据分层分区就地平衡和便于调整电压的原则进行配置，可采用分散和集中补偿相结合的方式。适用范围：农村小动力用户较多、供电半径较大、末端电压偏低的地区。安装方式及要求：悬挂式、落地式。安装要求参照 JP 柜 或低压配电柜。第二节 低压进、出线电缆1 .选型：进线选用YJV22-0.6/1-4 X 240 mm2 （载流量不足应采用双拼方式）；曲线选用YJV22-0.6/I-4 X
11、95 mm2、120 mm2、2150 mm 。2 .安装方式及要求：落地、直接上杆。2.1 连接方式： （ 1）变压器低压接线柱应使用铜设备线夹或铜握手线夹与电缆连接。 （ 2）配电箱出线电缆应用铜线鼻子与配电箱内塑壳断路器下桩头或熔断器下桩头连接，铜线鼻子与电缆连接宜采用压接。（ 3）出线电缆应用铜线鼻子、绝缘铜铝并沟线夹与线路侧导线连接。2.2 落地安装： （ 1）电缆表面距地面距离不应小于0.7m，穿越行车道、农田敷设时不应小于1m,并应采取保护措施。（ 2）电缆之间，电缆与其他管道、道路、建筑物平行或交叉时的最小净距应符合GB50168规定。严禁将电缆平行敷设于其他管道的上方或下方。
12、 （ 3）电缆穿越道路及建筑物或引出地面高度在2m 以下的部分， 均应穿钢管保护， 并做封堵。2.3 直接上杆安装： （ 1）金属制的电缆支架应采取防腐措施。电缆支架表面光滑，无尖角和毛刺，垂直安装支架间距不大于1.5m。（2）在终端、接头或转弯处紧邻部位的电缆上，应有不少于一处的刚性固定。（ 3） 在垂直或斜坡上的高位侧，刚性固定不宜少于两处。（ 4）电缆敷设完毕后，应根据设计要求将电缆固定在电缆支架上。附设计图纸（对应第一、第二节） ：图号： PW-DY-JP-01、 02、 04、 05、 08图号： PW-DY-FZX-01 、 02、 03、 04、 05第三节 低压线路1 .杆塔1
13、1 选型：非预应力水泥电杆（190*8m、300*9m、190*10m、 190*12m、 190*15m),法兰杆( 270*8m、 270*10m)1.2 适用范围：(1)、低压架空线路一般采用10m及以上的电杆。耐张、转角、终端等受力较大的电杆应加装底盘，同时考虑其承载重 量，双层以上大截面导线根据杆坑土质结构以及电杆承载重 量情况加装。架空配电线路的杆塔分为直线杆型、耐张杆型 和混合杆型三类。直线杆型包括直线杆、直线转角杆；耐张 杆型包括耐张杆、转角杆和终端杆；混合杆型包括T接杆、十字杆、电缆杆等。(2)、直线转角杆的转向不宜大于15 ,条件不允许时亦可采用法兰杆。1.3 安装方式及
14、要求：1.3.1 基础开挖(1)基坑施工前的定位应符合设计要求。(2)电杆的埋设深度，应根据土质及负荷条件计算确定，但不应小于杆长的 1/6。埋深允许偏差应为 +100mm、-50mm 可参考下列数值：(m)杆长89101215埋深1.51.61.71.92.3(3)基坑底使用底盘时，坑底表面应保持水平，底盘安装 尺寸误差应符合设计要求。底盘的圆槽面应与电杆中心线垂 直，找正后应填土夯实至底盘表面。底盘安装允许偏差，应使电杆组立后满足电杆允许偏差规定。（ 4）基坑回填土时，土块应打碎，基坑每回填500mm 应夯实一次；回填土后的电杆基坑宜设置防沉土层。1.3.2 低压直线杆（1）电杆组立应正直
15、直线杆横向位移不应大于 50mm,杆梢偏移不应大于梢径的 12。（ 2）直线杆单横担应装于受电侧，横担的上下歪斜和左右扭斜，从横担端部测量不应大于20mm。横担等镀锌制品应热浸镀锌。（ 3）杆塔标志（杆号、相位、警示牌，三米线）齐全，清晰。1.3.3 低压耐张杆（1）电杆组立应正直，直线杆横向位移不应大于 50mm,杆梢偏移不应大于梢径的1 2；转角杆紧线后不向内角倾斜，向外角倾斜不应大于 1 个梢径。（ 2）横担的上下歪斜和左右扭斜，从横担端部测量不应大于 20mm 。横担等镀锌制品应热浸镀锌。（ 3）主引线搭接应呈均匀弧度、无硬弯；必要时应加装绝缘子。导线间的连接应采用并沟线夹，70mm
16、2 及以下的导线可以采用绑扎连接。（ 4）杆塔标志（杆号、相位、警示牌，三米线）齐全，清晰。1.3.4 低压转角杆（ 1）电杆组立应正直，转角杆紧线后不向内角倾斜，向外角倾斜不应大于 1 个梢径。（ 2）转角杆的承力横担应装于拉线侧。横担的上下歪斜和左右扭斜，从横担端部测量不应大于20mm;横担间的距离不小于300mm。（ 3）主引线搭接应呈均匀弧度、无硬弯；必要时应加装绝缘子。导线间的连接应采用并沟线夹， 70mm2 及以下的导线可以采用绑扎连接。（ 4）杆塔标志（杆号、相位、警示牌，三米线）齐全，清晰。1.3.5 低压分支杆（ 1）电杆组立应正直，转角杆紧线后不向内角倾斜，向外角倾斜不应大
17、于 1 个梢径。（ 2）转角杆的承力横担应装于拉线侧。横担的上下歪斜和左右扭斜，从横担端部测量不应大于20mm;横担间的距离不小于300mm。（ 3）主引线搭接应呈均匀弧度、无硬弯；必要时应加装绝缘子。导线间的连接应采用并沟线夹， 70mm2 及以下的导线可以采用绑扎连接。（ 4）杆塔标志（杆号、相位、警示牌，三米线）齐全，清晰。1.3.6低压终端杆（ 1）电杆组立应正直，终端杆紧线后不向受力侧倾斜，向拉线侧倾斜不应大于 1 个梢径。（ 2）终端杆的承力横担应装于拉线侧；横担的上下歪斜和左右扭斜，从横担端部测量不应大于 20mm。（ 3）杆塔标志（杆号、相位、警示牌，三米线）齐全，清晰。2.导
18、线2.1 选型： LGJ-70mm2、 120mm2、 185mm2， JKLYJ-70mm2、 120mm2、 185mm2， JKLGYJ-70mm 2、 120mm2、 185mm2。2.2 适用范围：原则上低压架空线路主干线截面185mm2,支线截面120mm2,特殊情况需进行载流量验算。三线四线制线路零线截面应与相线截面相同。2.3 安装方式及要求：2.3.1 导线架设（ 1） 、低压线路与同一电源中压配电线路同杆架设时，在中压配电线路出现分段处，同杆架设的低压线路不应跨越分段开关。不同电源的电力线路严禁同杆架设。（ 2） 、线路档距：普通绝缘导线一般控制在40m 以内，最大不超过5
19、0m；特殊情况可采用钢芯铝导线，但必须经过强度校验。(3)、导线的设计弧垂，根据已有线路的运行经验或按所选定的气象条件计算确定(参见附录通用设计弧垂表)。导线紧好后，弧垂误差不应超过设计弧垂的士5%。档距内的各相弧垂应一致，相差不应大于50mm。(4)、导线一般采用水平排列，零线应靠近电杆侧，并有明显的标识。(5)、不同规格、不同金属、不同绞制方向的导线，严禁在 一个耐张段内连接。2.3. 激线连接时相间距离不小于150mm,对电杆、横担、拉线距离不 小于50mm。采用并沟线夹连接时，每相不少于两个。采用 绑扎连接时，绑扎长度根据导线截面确定，应符合下表规定。绑扎长度值:导线截面(mm2)绑扎
20、长度(mm)35及以下15050200702502.3.3 接地桂环架空绝缘线路装设验电接地环处均应进行绝缘护封或加装 专用绝缘护罩，以便防止雨水进入接头绝缘层内。安装位置：由线、转角、分支等。2.3.4 导线固定及附件（ 1）直线转角杆：导线应固定在绝缘子转角外侧的槽内。（ 2）直线跨越杆：导线应双绝缘子固定，导线本体不应在固定处出现角度。（ 3）裸铝导线在绝缘子或线夹上固定应缠绕铝包带，缠绕长度应超出接触部分30mm。铝包带的缠绕方向应与外层线股的绞制方向一致。（ 4）铜绞线与铝绞线的接头，宜采用铜铝过渡线夹、铜铝过渡线。（ 5） 每相线夹数量不应少于 2 个。 线路每相引流线、 引下线与
21、邻相的引流线、引下线或导线之间安装后的净空距离应不小于 150mm。 导线与拉线、 电杆或构架之间安装后的净距应不小于 100mm。3 .拉线及拉盘3.1 选型：钢绞线GJ-50、GJ-80,拉盘LP-8,拉线保护套，拉线棒。3.2 安装方式及要求：3.2.1 拉线安装（ 1） 、拉线与电杆的夹角一般呈45，当受地形限制时，也不应小于30。（ 2） 、终端杆的拉线及耐张杆承力拉线应与线路方向对正；分角拉线应与线路分角线方向对正；防风拉线应与线路方向垂直。15以内不开断导线的转角杆只打外角侧拉线；15以上至60转角杆应打顺线方向拉线，必要时应增打外角侧拉线，并使其受力均匀；60以上至90 转角杆
22、可只打顺线方向拉线。（ 3） 、拉线弯曲部分不应有明显松股，拉线断头处与拉线主线应固定可靠。 UT 型线夹及楔形线夹固定安装时线夹舌板与拉线接触应紧密， 受力后无滑动现象， 线夹凸肚在尾线侧，安装时不应损伤线股。（ 4） 、 UT 型线夹的螺杆应露扣，并应有不小于1/2 螺杆丝扣长度可供调紧。拉线调好后， UT 型线夹的双螺母应并紧。线夹处露由的尾线长度为300mm至500mm，尾线弯回后用钢线卡子（马鞍轧头）在距线头 50mm 处与本线扎牢。（ 5） 、当同一组拉线使用双线夹并采用连板时，其尾线端的方向应统一。（ 6） ） 、拉线棒的直径应根据计算确定，但其直径不应小于18mm 。拉线棒应热
23、镀锌。严重腐蚀地区，拉线棒直径应适当加大24mm或采取其它有效的防腐措施。（ 7） 杆塔拉线应安装拉线绝缘子及拉线防撞保护管。在断拉线的情况下，拉线绝缘子应低于最下层导线（包括同杆架设、 交跨的低压线及路灯线等） ， 但距地面不应小于 2.5 米。拉线防撞保护管应采用反光材料，装设于拉线近UT 型线夹侧，长度不小于1.8米。3.2.2 拉盘的安装（ 1） 、拉线的埋设深度，应根据土质条件和电杆的倾覆力矩确定， 其抗拔稳定安全系数不应小于： 直线杆为 1.5， 耐张杆为 1.8，转角杆、终端杆为2.0。（ 2） 、 拉线坑的回填土， 应每回填 300mm 夯实一次， 最后培起高出地面300mm
24、的防沉土台，在拉线易受洪水冲刷的地方，应设保护桩或采取其他加固措施。（ 3） 、拉线棒与拉盘应垂直，连接处应采用 U 型挂环，其外露地面部分的长度应为500700mm。4 .金具及铁件4.1 选型：4.1.1 联结金具 （添加适用范围）4.1.1.1 延长环（PH-7、 PH-10）4.1.1.2 U 型桂环（U-7、U-10、UL-10）4.1.1.3 平行挂板（PS-7、 PD-7）4.1.1.4 直角挂环（ZH-7）4.1.1.5 直角挂板（Z-7、 ZS-7）4.1.1.6 球头挂环（Q-7）4.1.1.7 碗头挂板（W-7A、 W-7B、 WS-7）4.1.2 耐张线夹4.1.2.1
25、 楔型绝缘（ NXJ-35 、 NXJ-50 、 NXJ-70 、 NXJ-120、精品资料NXJ-185， NXL-35/95 、 NXL-120/150 、 NXL-185 ）4.1.2.2 螺栓型（ NLL-3 、 NLL-4 ）4.1.3 接续金具4.1.3.1 并 沟 线 夹 （ JB-2 、 JBL-16-120B、 JBL-50-240B、JBTL-16-120、 JBTL-50-240）4.1.3.2 接地线夹（JDL-50-240）4.1.3.3 铝绞线接续管（JY-120LY、 JY-185L）4.1.3.4 跳线线夹（JYT-120/20）4.1.4 拉线金具4.1.4.
26、1 UT型线夹（NUT-1、NUT-2）4.1.4.2 锲型线夹（NX-1 、 NX-2 ）4.1.4.3 钢线卡子（JK-2）4.1.5 电缆接线端子4.1.6 设备线夹4.1.6.1 变压器线夹（M12、 M18、 M20、 M22）4.1.6.2 跨径接护线夹（ JKG-1 、 JKG-2、 JKG-3）4.1.6.3 铜铝过渡设备线夹（ SLG-3A、 SLG-4B）4.1.7 铁附件4.1.7.1 四线担4.1.7.2 二线担4.1.7.3 半圆抱箍4.1.7.5 拉线棒4.1.7.6 接地铁4.1.7.7 连接铁4.1.7.8 普通螺栓4.2 安装方式及要求：4.2.7 横担安装（
27、1）、横担距离杆稍200mm,安装应平正；横担端部上下歪 斜不应大于20mm;横担端部左右扭斜不应大于20mm;双杆的横担，横担与电杆连接处的高差不应大于连接距离的5/1000，左右扭斜不应大于横担总长度的 1/100。（ 2） 、直线杆横担应装于受电侧；分支杆、90 转角杆及终端杆横担应装于拉线侧；横担安装应平整，横担端部上下歪斜和左右扭斜不应大于 20mm。（ 3）、转角杆的横担，应根据受力情况确定。一般情况下，15以下转角杆，可采用单横担；1530转角杆，可采用双横担夹合固定；30450转角耐张杆，宜采用双横担； 45以上转角杆，宜采用十字横担。5 .绝缘子5.1 选型： 绝缘子的选择应
28、与杆型、 导线规格相匹配， 直线杆选用柱式瓷绝缘子（物料描述R3ET105N,120,224,300） ，耐张杆 选 用 悬 式 瓷 绝 缘 子 （ 物 料 描 述 U40C,190,140,200；U70C,200,160,160） 或 悬 式 复 合 绝 缘 子 （ 物 料 描 述 FXBW-10/70,310,350 ） ； 接户线下线横担处选用蝶式瓷绝缘子（物料描述ED-1 ） ，第一支持物处选用蝶式瓷绝缘子（物料描述 ED-2 ）5.2 安装方式及要求：5.2.3金具、绝缘子安装（ 1） 、采用节能型、压缩式铝合金耐张线夹或预绞式耐张线夹。绝缘耐张线夹、并沟线夹应选用同绝缘导线相匹配
29、的型号，绝缘导线选择使用 NXL 型、 NXJ 型耐张线夹，裸导线推荐使用 NXL 型耐张线夹。（ 2） 、金具及绝缘部件应符合如下规定：金具组装配合应良好，安装前应进行外观检查，且应符合规定：表面光洁，无裂纹、毛刺、飞边、砂眼、气泡等缺陷；线夹转动灵活，与导线接触面符合要求；镀锌良好，无锌皮剥落、锈蚀现象。铁件与瓷件组合无歪斜现象，且结合紧密，铁件镀锌良好。6 .低压线路电缆6.1 选型：铜电缆 YJV22-0.6/1-4 X 70mm2、95mm2、120mm2、 150mm2、240mm2;铝电缆 YJLV22-0.6/1-4 x 70mm2. 120mm2。6.2 安装方式及要求：电缆
30、地埋、电缆架空6.2.7 电缆地埋敷设（ 1）敷设电缆前，应检查电缆表面有无机械损伤；并用 1kV兆欧表摇测绝缘，绝缘电阻一般不低于10MQo（ 2） 电缆表面距地面距离不应小于 0.7m， 穿越行车道、 农田敷设时不应小于 1m， 并应采取保护措施。 地埋电缆的沟底应无硬质杂物，沟底铺100mm厚的细土或黄砂，电缆敷设时应留全长0.5%1%的裕度，敷设后再加盖100mm的细土或黄砂，然后用水泥盖板保护，其覆盖宽度应超过电缆两侧各50mm ，也可用砖块替代水泥盖板。（ 3）电缆之间，电缆与其他管道、道路、建筑物平行或交叉时的最小净距应符合GB50168规定。严禁将电缆平行敷设于其他管道的上方或
31、下方。（ 4）电缆穿越道路及建筑物或引由地面高度在2m以下的部分，均应穿钢管保护，并做封堵。（ 5）敷设电缆时，应防止电缆扭伤和过分弯曲。电缆弯曲半径与电缆外径比值，不应小于下列规定：聚氯乙烯护套多芯电力电缆为10倍；交联聚乙烯护套多芯电力电缆为15倍。6.2.2 电缆架空（ 1）对于较短且不便地埋的电缆可采用架空敷设，架空敷设时应采用钢绞线支撑，架空敷设的电缆截面不宜过大，考虑到环境温度的影响，架空敷设的电缆载流量宜按小一规格截面的电缆载流量考虑。（ 2）支撑架空电缆的钢绞线应满足荷载要求，并全线良好接地，在转角处需打拉线或顶杆。（ 3）架空敷没的电缆不宜设置电缆接头。6.2.3 电缆排管（
32、1）包封及底板混凝土采用，C20硅，钢筋为HRB400型，钢筋保护层厚度不小于 25mm。（ 2）排管顶面距地面深度为0.7m。（3）管枕每间隔1.52.0m布置一道，采用C2曜预制。6.2.4 电缆沟（井）盖板（ 1）电缆沟盖板角钢框规格与电缆沟盖板厚度匹配。（ 2）盖板外观质量表面应平整，无扭曲、变形，色泽均匀。盖板安装平稳、顺直。（3）沟道盖板钢边框偏差：长度土 2mm,宽度士 2mm,对 角线& 2mm。（ 4） 沟道盖板偏差： 长度 3mm ， 宽度 3mm ， 厚度 2mm ， 对角线w 3mm,表面平整度w 3mm。6.2.5电缆标志桩（1）尺寸：水泥材料 L1=80 L=100
33、 H1=150 H2=250而45 。复合材料参考水泥材料。（ 2）材质：水泥、复合材料（ 3） 安装位置：电缆行经绿化带、农田时，直线段每隔 50 米应设置电缆标志桩。城镇地区采用复合材料电缆标志桩；农村地区采用水泥电缆标志桩。可编辑精品资料附设计图纸（对应第三节） ：图号：PW-DY-GX-01 27图号：PW-DY-DQ-01图号：PW-DY-FL-01 03图号：PW-DY-HC图号：PW-DY-DL-01 05第四节 接户装置1 .组成部分1.1 接户杆1.1.1 选型：8m非预应力水泥电杆（190*8m）10m非预应力水泥电杆（190*10m）1.2 .铁附件1.2.1 选型：1.
34、2.1.1 下线横担1.2.1.1.1 四线（和线路横担同规格）1.2.1.1.2 二线（线路角铁横担，/60X 6,600mm,D200,中间）1.2.1.2 进户线支架12121 L字铁1.2.1.2.3 丁字铁1.3 电缆保护管1.3.1 选型：1.3.1.1 直通1.3.1.2 管卡1.3.1.3 弯头1.3.1.4 保护管1.4 相关辅材1.5 线材1.5.1 选型：绝缘线 JKYJ-0.6/1-16mm2、 35mm2， JKLYJ-0.6/1-16mm2、35mm2；铜电缆 YJV22-0.6/I-2 x 16mm2, YJV22-0.6/1-4 x 16mm2、35mm2、 5
35、0mm2；铝电缆 YJLV-0.6/1-2 X 16mm2, YJLV-0.6/1-4 X 16mm2, YJLV22-0.6/I-4 x 50mm2;布电线（进户用） BV-10 mm2、 BV-16 mm2。2 .安装方式及要求：1、单一用户；2、多用户；3、沿墙敷设用户（含墙转角）。2.1 接户电杆（1）接户线档距一般不大于25m,超过25m时，应加装接户杆。（ 2）接户杆应采用 8m 及以上的水泥电杆。2.2 下引线及横担（ 1）接户线改造每路下线必须使用接户横担，每根电杆原则上使用接户横担数量不得超过2 根（可采用低压两线横担或低压四线横担）。（ 2）接户线采用的钢材横担应按受力情况
36、进行强度计算，其规格不应小于：/ 63mm x / 63mm x 6mm。接户线单路 下线时可采用规格为 63mm x 63mm x 6mm x 800mm的低压 两线横担。多路下线亦可使用规格为 63mm x 63mm x 6mm x 1500mm 的低压四线横担。（ 3）接户线单横担的安装，应装于受电侧，横担抱箍装设在接户线侧。（ 4）接户线横担安装应平整，安装偏差不应超过下列规定数值： 横担端部上下歪斜： 20mm； 横担端部左右扭斜：20mm。（ 5）搭接时接户线应有一定的裕度，不宜过紧，搭接方向尽量保持一致。2.3 第一支持物（接户线支架）（1）接户线支架宜采用 50mm x 50m
37、m x 5mm的角钢，接户线的支持构架应牢固。（ 2）墙头铁板一般使用L 字铁、 T 型铁板、工字铁板。用膨胀螺丝固定。（3）第一支持物离地面高度不高于4m,不低于3m,在主要街道不应低于 3.5m， 在特殊情况下最低不应低于2.5m， 否则应采取加高措施。（4）沿墙敷设的接户线，档距不应大于6m。对住宅大楼沿墙敷设的接户线支持物间距离可适当加大，最大不应超过10m。接户线沿墙敷设时，两端应使用加强型L铁，中间使用普通型 L 铁。2.4 绝缘子（ 1）低压接户线改造宜采用 ED-2 号蝶式绝缘子，支撑中性线的绝缘子与支撑相线的绝缘子在颜色上宜有明显区分。（ 2）固定绝缘子的螺栓应由下向上安装，
38、牢固连接可靠。2.5 接户线的安装和搭接（ 1）接户线沿墙敷设时应用完整的导线放到最后一个进户线，各进户点在导线上搭接，尽可能减少接头。（ 2）铜芯绝缘线、铝芯绝缘线与架空线路，应采用钳压、线夹连接方法。（ 3）铜芯绝缘线与铝芯绝缘线连接时，应采取铜铝过渡连接。（4）接户线绑扎一般使用4mm2单芯铝芯线，绑扎长度10-12cm。（ 5）搭接时非相同材质的导线不得直接搭接，必需使用接续金具，如铜铝异型并沟线夹-型号 :JBTL-16-120/2 。搭接留有一定裕度。（6） 25 mm2及以上的接户线搭接时应使用两只异型并沟线夹。两只线夹相距约 5-10cm。（ 7）多组导线搭接时，搭接方向及长度
39、角度应尽量保持一致。（ 8）绝缘线连接后必须进行绝缘处理。绝缘线的全部端头、接头都要进行绝缘护封， 不得有导线、 接头裸露， 防止进水。2.6 进户线的安装（ 1）一组进户线对应一个用户表箱。一般采用 PVC 刚性绝缘导管进户。进户点应安装在接户线支持物或沿墙支持物的下方0.2m处，并使进户点与接户线的垂直距离在0.4m以内,进户点离地高度一般不低于2.6m。（ 2）进户线的PVC 刚性绝缘导管和电表箱连接处应采用下进线、下出线方式，即从电表箱底部进入，管口进入2-3cm如因现场原因无法采用下进线的，从侧面进入的必须进行封堵措施。（ 3）进户线进户的管口应加装弯头，使管口向下。进户线应有足够
40、的长度，在进户管口前应做滴水弯。根据进户管和墙头铁板的垂直距离，滴水弯的底部和进户管口的垂直距离应在5-15cm。（ 4）进户线的 PVC 刚性绝缘导管的安装应整齐美观， PVC刚性绝缘导管的连接部位应使用 PVC 胶水粘连。 用管卡均匀固定，每个转角部位必须钉管卡。（ 5）接户电缆无需穿管。2.7 单表箱安装（ 1） 箱宜安装在户外，应采用单户接户安装方式，安装高度为表箱下沿距地面1.8m2.0m之间,并应具有防雨和防阳光直射计量表计等防护措施。（ 2） 外单体电表箱安装时，其接户线可直接穿管接入电表箱。接入时应注意先接入表前开关，后接入电能表。（ 3） 墙敷设的接户线，可沿线路安装进户线进
41、行搭接。（ 4） 安装于户外的表箱应采用下进、下出进出线方式，并采取防止阳光直射的措施。（ 5） 箱体采用膨胀螺栓固定安装，安装牢固、平整。（ 6） 对采用嵌入式安装方式时，应采取相应措施减少墙体对箱体的压力。2.8 集中表箱安装（ 1）集中表箱不应用于散户的表计安装。（ 2）楼道单元集中电表箱采用嵌入式安装方式时，表箱下沿对地距离不少于 1 4m。 金属外壳的电表箱箱体必须接地。其进户线应先穿管接入专用转接箱或电源开关，后用 BV-10的铜芯线接入各电能表。（ 3） 对集中组合计量箱现场采用二次安装方式的，在装表接电重新安装计量箱电气安装板时，应保证底箱与电气安装板一一对应， 各部件机构安装
42、 以及电气连接应正确、 牢固、可靠。（ 4）金属多表位电表箱必须接地。2.9小动力配电箱适用范围： 农村小型基建工地、 农田基本建设和非正常年景的抗旱、排涝、农业周期性季节用电。安装方式及要求：（ 1） 应安装在牢固的构件上， 亦可暗装或明装于墙壁上，箱底距地面高度不低于1.6m,并采取防止攀登的措施。（ 2）配电箱的进出引线，应采用具有绝缘护套的绝缘电线或电缆，穿越箱壳时加套管保护。（ 3）接地体的要求：应有独立的接地体，可选用圆钢和角钢等耐腐材料，接地电阻不应大于4QO附设计图纸（对应第四节） ：图号： PW-DY-JH-01 、 02、 03、 04、 05、 06、 07、 15第六
43、节 接地1、当低压系统采用 TN-C-S 接地型式时，配电线路主干线和各分支线的末端中性线应重复接地。该类系统不宜装设剩余电流总保护和剩余电流中级保护，应装设终端剩余电流保护。2、低压配电设备与综合变台架共用一个接地网，垂直接地极上端引由地面的接地引下线采用316热镀锌圆钢或者 50*5 型热镀锌扁钢，垂直接地极宜采用镀锌角钢，且长度以 2.5m 为宜。3、保护接地线与受电设备的连接应采用螺栓连接，与接地体端子的连接，可采用焊接或螺栓连接。采用螺栓连接时，应加装防松垫片。4、每一受电设备应用单独的保护接地线与接地体端子或接地干线连接，该接地干线至少应有两处在不同地点与接地体相连。禁止用一根保护接地线串接几个需要接地的受电设备。附设计图纸（对应第六节） ：图号： PW-DY-DQ-02附录 通用设计图纸PW-DY-JP 综合配电箱安装示意图PW-DY-FZX 电缆分支箱PW-DY-GX 杆型图PW-DY-FL 法兰杆基础图PW-DY-DL 电缆敷设示意图PW-DY-JH 接户PW-DY-DQ 机电部分PW-DY-HC 架空线路弧垂表PW-DY-TJ 铁附件加工图可编辑
