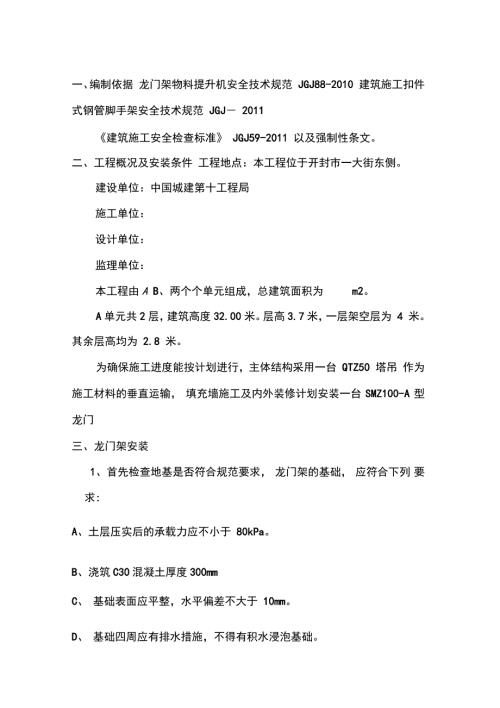

1、一、编制依据 龙门架物料提升机安全技术规范 JGJ88-2010 建筑施工扣件式钢管脚手架安全技术规范 JGJ 2011建筑施工安全检查标准 JGJ59-2011 以及强制性条文。二、工程概况及安装条件 工程地点：本工程位于开封市一大街东侧。建设单位：中国城建第十工程局施工单位：设计单位：监理单位：本工程由A B、两个个单元组成，总建筑面积为m2。A单元共2层，建筑高度32.00米。层高3.7米，一层架空层为 4 米。其余层高均为 2.8 米。为确保施工进度能按计划进行，主体结构采用一台 QTZ50 塔吊 作为施工材料的垂直运输， 填充墙施工及内外装修计划安装一台 SMZ100-A 型龙门三、
2、龙门架安装1、首先检查地基是否符合规范要求， 龙门架的基础， 应符合下列 要求:A、土层压实后的承载力应不小于 80kPa。B、浇筑C30混凝土厚度300mmC、基础表面应平整，水平偏差不大于 10mm。D、基础四周应有排水措施，不得有积水浸泡基础。2 、安装前，首先检查龙门架体的直线度，导轨的平行度，导轨对 接点的错位差，立柱安装后，要求在两个方向上作垂直度检查， 倾斜度应保证在1.5 %。以内，达不到标准，应在底架下塞垫调整 片，直到调整到符合要求为止。3、安放地梁，先组装好地滑轮再连接底盘，找好水平，紧固地脚螺 栓。4、放置自升平台就位，使套架中心线与立柱中心线重合。5、将第一组立柱标准
3、节放入套架内， 底端与地梁用螺栓连接， 找正 紧固。6、将提升滑轮组件置于安装好的两立柱顶端。7、安装手动卷扬机于自升平台上， 并按规定的绕绳方式穿好提升钢 丝绳。8、将扒杆安装于自升平台上。9、利用手动卷扬机提升自升平台， 直到台面与立柱顶面平齐， 取下 提升滑轮组件置于平台上。10 、利用扒杆安装好第二组标准节，并将提升滑轮组件置于第二组 标准节顶部。11 、重复步骤 9 提升平台至立柱顶面。1 2 、安装撑杆并紧固以上各件连接螺栓，检查安装好的标准节垂直偏差，调整到符合要求13、安装卷扬机。14、放进吊篮，调整升降吊篮的水平度及导靴滚轮与导轨接触面的 间隙，达到设计要求后，再安装两对楔体
4、组件。15、楔体组件必须安装在升降吊篮左右两侧槽钢柱体的同一水平上， 将楔块提到上止点就位抱合后， 再将楔体座焊接在槽钢体上， 焊接必 须达到设计要求。16、安装断绳保护系统，升降动滑轮轴心必须与升降吊篮承重梁中 心重合，安装好的升降动滑轮能灵活转动， 弹簧拉板与滑轮压盖及座 体轴向间隙一致，压缩弹簧受压时，两钢丝间隙大于或等于 0.1d （d 是钢丝直径），四组调整一致。17、安装杠杆，连接铰链。18、摇臂铰链机构，按图样尺寸位置安装后，转动应灵活，臂板中 心线角度应一致， 当升降动滑轮轴提升到座体顶点时， 用调节螺栓调 整四个楔块， 抱合摩擦面与导轨接触面的间隙达到 15mm ，升降动滑
5、轮轴降到下止点，楔块提升到上止点（夹紧状态） 。19、卸料上翻防护门，开门灵活，插销自如。将拉伸弹簧连接在摇 臂上，再将钢丝绳绕过导向绳轮与门相接。推拉门子调整拉伸弹 簧拉力，当门开启后，楔块必须提到上止点（门轴中心距索绳孔中心 100mm ），此时，门架升降机就基本安装就绪以下主要是如何实现 升降。20、将第三组标准节送入吊篮，提升吊蓝到接近极限高度，然后利 用扒杆安装好第三组标准节，将提升滑轮组件置于第三节标准节顶 部，再重复步骤 9 提升平台。21、架设好第三节时，应做龙门架体外封闭脚手架。组装好第一道 进料门，并做斜支撑处理，按楼层高度在架管上安装磁控开关支架， 就可以正式投入使用。2
6、2、当龙门架架设高度超过 12m 时，应在第一层处设置第一道附 墙杆，以后每间隔 6m 增设一道。杆节增高，外封闭脚手架及附着同 步进行，以证门架工作平稳为准则。23、附墙架与建筑结构连接 、 用脚手架钢管制作的附墙架与建筑结构连接，可预埋与外 架相同的短钢管，用扣件连接，做法见图。 、 当墙全有足够的强度时，可将扣件钢管伸入墙内，用扣件 加横管夹住 .四、调试1、空载提升吊篮在全行程范围内作升降、变速、运行三次（楔块取 下），验证架体的稳定性、两导轨间的距离是否达到技术要求，并同 时观察进出料门是否灵敏，不允许有振颤冲击现象。2、将吊篮悬挂离地面 100200mm ，调整导靴滚轮与架体导轨的
7、 间隙，各处一致后，装好楔块，达到锁紧状，再将升降滑轮轴降到下 止点，调整调节螺栓至拉紧状态。 在额定荷载下将吊篮提升到离地面 34m 高停机，将上翻防护门打开锁住，调整钢丝绳长度，检查制 动夹持的可靠性，吊篮不下滑。3、升降吊篮内施加额定载荷，使其试运行三次，并作开门自锁 试验。再将吊篮升高到 34m 高度，进行模拟断绳试验，其滑落行 程不能超过 100mm 。4、在升降吊篮上取额定起重量的 125（按 5逐级加量） 作提升、 下降、开门停靠自锁试验（此时不做断绳试验） ，下滑不能超过 100mm，下降速度在 30 40m / min时，要求动作准确可靠，无异 常现象，金属结构不变形，无裂痕
8、及油漆脱落和连接松动损坏等现象。五、安装中技术要求1、立柱兼作导轨架， 为吊篮运行滚动的轨道， 其标准节接头处阶差 应小于 lmm ，安装时必须注意调整。2、立柱全高的垂直度偏差应三 1.5 %o；两导轨平行度偏差不大于5mm。3、各连接螺栓必须紧固。4、高空作业人员必须具有高空作业的身体条件， 系好安全带， 门架 下和立柱周围 5m 内禁止站人，以防物体跌落伤人。5、五级风以上禁止安装作业。六、安装后整机性能检验安装完毕应有专门检验人员按标准要求进行下列检验：I、立柱垂直度检验； 2、 紧固连接件检验； 3、空载运行试验； 4、额定载荷试验；5、模拟断绳试验； 6、超载 25试验，经试验合格
9、后方可投入使用。七、操作使用及注意事项1 、操作者必须持主管部门颁发的操作证上岗， 应熟悉本设备技术性 能，能熟练掌握卷扬机操作，注意及时停机，拉断总闸，严禁冲顶和 冲底事故。2、安全装置一一停层控制必须由专人管理，并按规定进行调试检 查，保持灵敏可靠，不能带病运行。一般情况下，每月及暴雨后，需 对架体基础，钢丝绳的磨损程度，楔块抱闸，所有销轴、滚动轮、紧 固件、各种弹簧、 卷扬机、抱闸等易损件和关键部件及立柱倾斜度等 进行一次全面检查，发现问题及时维修，不能带病运行。3、导轨表面严禁涂抹任何油脂，以防抱闸失灵。4、升降吊篮每班首次运行时， 应作空载及满载试运行， 检查制动灵 敏可靠后方可投入
10、运行。5 、吊篮内横铺不小于 50mm 厚木板，铺满、铺严。吊篮载物升降时，应使载荷均匀分布，严禁超载，偏载运行、禁止带人运行。6、吊蓝停靠就位，联络信号要做到准确无误。7、吊篮停稳后再打开防护门， 开启支稳后方可上人卸料。 吊篮下降 时，首先必须关好防护门，再明确联络信号。8、安装时， 专职的操作机手参加安装调试， 以便进行使用和调整维 护的技术交底。9、禁止在 5 级风以上作业，禁止非操作人员启动卷扬机。10 、收班时应放下吊篮，严禁将吊篮搁置在空中长期停放，并要拉 闸断电，锁好电源箱。八、提升机的使用与管理、安装后使用前的验收应符合下列规定：提升机安装后， 应由主管部门组织按照提升机说明
11、书、 规范标准和设计规定进行检查验收，确认合格发到给准用证后，方可交付使用。 使用前和使用中的检查宜包括下列内容： 、使用前的检查：1. 金属结构有无开焊和明显变形；2. 架体各节点连接螺栓是否紧固；3附墙架位置和安装情况；4架体的安装精度是否符合要求；5安全防护装置是否灵敏可靠；6，卷扬机的位置是否合理；7 电气设备及操作系统的可靠性；8信号及通讯装置的使用效果是否良好清晰； 9钢丝绳、滑轮组的固接情况；10 提升机与输电线路的安全距离及防护情况。 、定期检查。定期检查每月进行 1次，由有关部门和人员参加， 检查内容包括：1 金属结构有无开焊、锈蚀、永久变形；2. 扣件、螺栓连接的坚固情况；
12、 3提升机构磨损情况及钢丝绳的完好性； 4安全防护装置有无缺少、失灵和损坏；5缆风绳、地锚、附墙架等有无松动；6. 电气设备的接地（或接零）情况； 7断绳保护装置的灵敏度试验。 、日常检查。日常检查由作业司机在班前进行，在确认提升机正常 时，方可投入作业。检查内容包括：1 地锚与缆风绳的连接有无松动；2空载提升吊篮做 1 次上。下运行，验证是否正常，并同时碰撞 限位器和观察安全门是否灵敏完好；3在额定荷载下，将用蓝提升至离地面 2；。高度停机，检查 制动器的可靠性和架体的稳定性；4安全停靠装置和断绳保护装置的可靠性； 5吊篮运行通道内有无障碍物； 6作业司机的视线或通讯装置的使用效果是否清晰良
13、好。、使用提升机时应符合下列规定：1 、物料在吊蓝内应均匀分布，不得超出吊蓝。当长料在吊蓝中立 放时，应采取防滚落措施；散料应装箱或装笼。严禁超载使用；2、严禁人员攀登、穿越提升机架体和乘吊篮上下；3、高架提升机作业时，应使用通讯装置联系。低架提升机在多工 种、多楼层同时使用时，应专设指挥人员，信号不清不得开机。作业 中不论任何人发出紧急停车信号，应立即执行；4、闭合主电源前或作业中突然断电时，应将所有开关扳回零位。在重新恢复作业前，应在确认提升机动作正常后方可继续使用；5、发现安全装置、通讯装置失灵时，应立即停机修复。作业中不得随意使用极限限位装置；6、使用中要经常检查钢丝绳、滑轮工作情况。
14、如发现磨损严重， 必须按照有关规定及时更换；7 、采用摩擦式卷扬机为动力的提升机，吊篮下降时，应在吊篮行 至离地面 l2m 处，控制缓缓落地， 不允许吊篮自由落下直接降至地 面；8、装设摇臂把杆的提升机，作业时，吊篮与摇臂把杆不得同时使 用；9、作业后，将吊篮降至地面，各控制开关扳至零位，切断主电源， 锁好门箱 、提升机使用中应进行经常性的维修保养，并符合下列规定：1、司机应按使用说明书的有关规定，对提升机各润滑部位，进行 注油润滑；2、维修保养时，应将所有控制开关扳至零位，切断主电源，并在 闸箱处挂“禁止合闸”标志，必须时应设专人监护；3、提升机处于工作状态时，不得进行保养、维修，排除故障应
15、在 停机后进行；4、更换零部件时，零部件必须与原部件的材质性能相同，并应符 合设计与制造标准；5、维修主要结构所用焊条及焊缝质量，均应符合原设计要求；6、维修和保养提升机架体顶部时，应搭设上人平台，并应符合高 处作业要求。九、 拆除方案： 拆除前的准备1、拆除前操作人员要详细检查现场周围环境，清除障碍物，划 定危险区设置围栏或警戒标志，拆除时要设专人监护。2、拆除前，负责人根据方案的拆除方法（人工拆除） ，拆除顺序（从上而下） 使用的机械设备和现场的具体情况， 编写安全技术 交底，交底的内容要全面具体有针对性。3、安全技术交底编好后，负责人要按规定向班组长和全体作业 人员进行文字和口头交底，
16、讲清拆除方法， 拆除顺序机械设备的 使用和现场作业时，应注意的事项和具体要求。交底后，班组长 与作业人员要认真履行自己的职责，按交底要求进行作业。4、拆除前提要对使用的绳锁机具设备支撑杆件等，进行检查符 合要求后才能进行使用。5、清理好上料台的脚手板和防护装置。6、拆除外防护的安全网及外封闭架。7、质安员事先检查架体需要处理或加固的部位，应先加固在拆 除，以防架体倾倒。8、检查作业人员的上岗证，检查安全带是否合格。架体拆除：1、拆除龙门架必须经安全教育的专业架子工承担并经体检无高 血压等，适应高空作业者才能上岗操作。2、专业架子工操作时必须佩带安全帽、安全带、穿防滑鞋、扎 好袖口、裤口同时设警
17、示牌指派专人监护。3、架体拆除从上往下先搭设后拆除的原则进行。4、拆除天梁前，用钢丝绳绑好天梁，在拆除天梁的龙门架，卷 扬机提升起天梁在慢慢下降直至地面。5、拆除上一节立柱时，下一节立柱应先设置临时缆风绳。注意事项及安全措施：1、拆除作业中，严禁从高处向下抛掷物体，拆下的杆件等应及 时清理，放置在规定的位置并码放整齐。2、拆除卷扬机必须先切断电源，经检查无误后，才能进行拆除 工作。3、在拆除过程中作业人员要严格执行方案中规定各项措施，不 经负责人同意，任何人不得任意改变方案中的措施和拆除顺序。4、拆下的立柱杆件等应及时清理，按规定运到指定的位置，码 放整齐以免影响交通和拆除工作。5、拆除时要统
18、一指挥密切配合严格按交底顺序安全措施，进行 作业。6、加强检查遇六级以上大风应停止工作。0.20mB.卸料平台側立面图立帝大&幵小KH醮方木 九鯛连墙件扣件连接示意图安装工艺流程全 过 程 设 置 警 戒 区 域 并 专 人 进 行 监 护熟悉父底安装刖准备基础砼浇巩吊笼安装1r架体安装锚固和附墙、缆风绳安装驱动机构安装控制电箱安装钢丝绳及配重安装1E安全防护装置安装安全围护设施安装调试最后检查验收全过程设置警戒区域并专人进行指挥及监护检査确认各部件功能止常动作尤误3安全围护设施拆除安全防护装置拆除锚固和附墙、缆风绳拆除拆除工艺流程熟悉交底拆除前准备I钢丝绳及配重拆除控制电箱拆除I驱动机构拆除架体拆除 吊笼拆除开封西湖印象 21#楼工程物料提升机安拆 方案编制：审核：审批：编制单位：中国城建第十工程局集团有限公司编制日期：2016 年 5 月
