    30米T梁25米箱梁预制梁场建设解决方法含CAD图.doc

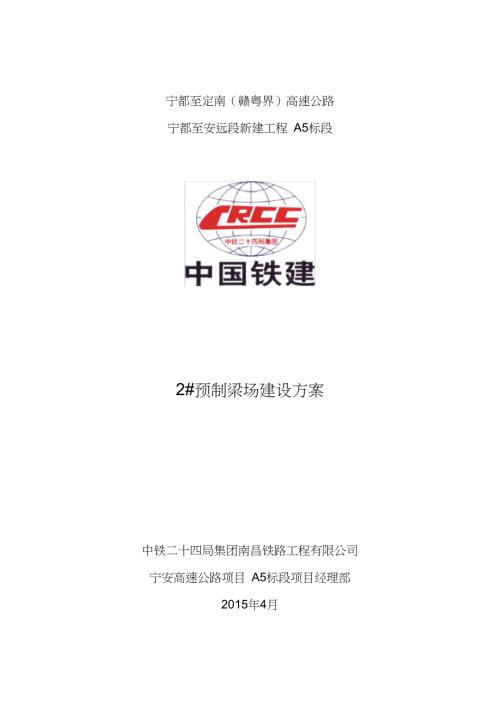

    1、宁都至定南(赣粤界)高速公路宁都至安远段新建工程 A5标段2#预制梁场建设方案中铁二十四局集团南昌铁路工程有限公司宁安高速公路项目 A5标段项目经理部2015年4月-、工程概况 1二、预制梁场总体规划原则 2三、主要投入机械设备 3四、预制梁场平面布置规划 4五、预制梁场建设方案 5六、钢筋加工及成品现场拼装方案 14七、门吊的安全分析 14八、文明施工及环保措施 19九、附件 202#预制梁场建设方案、工程概况1.1工程简介宁都至定南(赣粤界)高速公路宁都至安远段新建工程(A5标段) 位于江西省赣州市宁都县、于都县和安远县,里程范围K60+800-K67+100,线路全长6.3公里,公路等级

    2、为高速公路,采用双向四车 道,设计时速为80公里/小时,路基宽24.5m,设计荷载:公路-I 级。本合同段内共设置大桥1513m/4座;涵洞14道,主要构造物有 梓山贡江大桥、石溪角大桥、固院大桥、坳背大桥、于都东互通等。1.2工程数量主要工程数量表序号桩号结构物名称梁板类型数量(片)备注1左幅 K65+351固院大桥30mT梁156右幅K5+3362K66+026.0主线跨A匝道桥25m箱梁273K66+593.5坳背大桥25m箱梁751.3梁场地址的选择根据本标段范围内的工程特点及周边环境,为满足安宁高速公路项目办的标准化工地建设的要求,2#梁板预制场拟布设于石溪角 0# 台大里程(K64

    3、100)右侧,与高速公路主线呈40夹角,梁场总长 度206.7米,宽度52.7米,场区占地面积10893m2。与固院大桥直线 距离只有1Km架梁顺序为固院大桥梁板,其次是主线跨A匝道桥, 最后为坳背大桥。2#梁场计划在2015年5月31号前建成。二、预制梁场总体规划原则预制梁场按照“工厂化、专业化”的要求进行选址和规划,明确 预制梁场设置规模及位置,包括选址、占地面积、功能区划分、场地 道路布置、排水系统以及电力设施布置等。本着安全适用、经济合理、 绿色环保的原则,统筹规划,合理设计,根据本标段的路线走向、地 形地貌、桥梁位置分布、工期计划安排、梁板数量、拌合站位置、地 理交通及材料供应等方

    4、面考虑,因地制宜,已达到梁板预制快速、质 量高、场地建设费用低和节约占地的目的。2.1、主要布置原则(1) 、每个预制场制梁片数原则上不少于 300片,或满足合同段 全部梁片的生产。(2) 、移动钢筋棚至少1座,面积不少于500平方米并满足施工 要求。(3) )台座数量应与预制时间数量相匹配,按3片/座*月控制。(4) 、吊装设备满足起吊吨位需要,至少 2台。(5) 、场地必须进行砼硬化处理,使用不小于 20cm厚的C20砼 进行硬化处理,行车道必须使用不小于 20cm厚的C25砼进行硬化。(6) 、场地硬化按照四周低、中心高的原则进行,表面排水坡度 不小于1.5%,排水沟底用M7.5砂浆抹面

    5、做到雨天场地不积水、不 泥泞、晴天不扬尘。(7) 、场地内根据梁板养生时间及台座数量设置足够的梁体养生 用的自动喷淋设施,确保每片梁的每个部位都能养护到位, 并且将管 道埋入地下。(8)、冬季施工必须设置蒸汽养生设施。2.2、预制场功能区划分预制梁场主要由生产区(制梁区、存梁区、生产保障区) 、辅助 生产区(材料堆放区)、二大部分组成。(1)、生产区:分为制梁区、存梁区。存梁区包括存梁台座和运梁车行走车道。生产保障去主要布置有波纹管加工车间、 钢绞线存放区、库房、张拉工具房等。辅助生产区配套设施有供水管道,蒸汽管 道,供电线路,自动喷淋设施等。办公生活区主要由生活区、办公区 和停车场等设施组

    6、成。(2)、为充分保证安全生产,压力容器、变压器和发电机房要远离人流密集区。(3)、电力线、蒸汽管道、养生管道等要尽可能在预制场硬化时 预埋在地下。三、主要投入机械设备表2主要投入机械设备表序号名称规格型号数量备注1龙门吊60t42恒压供水系统4.8KW13运梁台车100t24全自动加热蒸养机ZH-38 型35弯曲机SW-40026切断机GQ4027调直机28电焊机BX-50049氧焊2套10150KV发电机211空气压缩机W2.6/5-J212波纹管机213数控张拉机LJ-ZBL1214数控压浆机LJ-YJA1115附着式振捣器ZF816插入式振捣器ZND( 30、50)10四、预制梁场平面

    7、布置规划4.1、布置依据梁场路基处理预制梁场场地设计纵坡为 1%根据梁场建设及龙门最大安全纵 坡度要求,梁场场地最大纵坡w 2%满足规范要求。为了龙门吊梁时 的安全,我项目部准备对场区高的一端进行开挖, 低的位置回填至一 定标高,保证纵坡控制在19之内。设备相关参数(1) 、采用4X 60T的大龙门吊提梁,轮胎式运梁车运梁。(2) 、根据项目办下发的一纲四册及江西省高速公路项目 标准化管理指南(工地建设)试行稿的有关要求,加大制梁、存梁台座配置和模板数量,设置自动喷淋养生和蒸汽养生设备。(3)、制梁区和存梁区预留足够的行车道, 保证施工车辆通行畅 通。4.2、平面布置规划2#预制梁场位于石溪角

    8、大桥 0号台大里程(K64+100)右侧,与高 速公路主线呈40夹角,梁场长度206.7米,宽度52.7米,占地面 积16.4亩。场内设置4套龙门吊,4条走形轨道,分30米T梁生产 线以及25米箱梁2条生产线,并设置梁场钢筋加工场及生活办公区。 制梁台座和存梁台座基础要进行特殊处理。场内功能区划分:制梁区、存梁区、运梁区、生产保障区(库房 等)、辅助生产区(自动喷淋养生设施、蒸汽养生设施等)、水电部分、 排水部分、轨道区、管线部分、交通便道等。具体见2#预制场平面布置示意图。梁场建设严格按照项目办标准化工地建设进行施工。 2#预制梁场 生产固院大桥T梁预制,共计156片,30mT梁预制台座共1

    9、2个;A 匝道桥与坳背大桥25m箱梁预制共计102片,25m箱梁预制台座共8 个。五、预制梁场建设方案5.1、施工流程(1)、严格按照批复的预制梁场建设方案完成预制场场区内土石方施工。(2)按照设计图纸的要求对此段路基的防护、 排水设施进行施 工。(3)、对预制场电力线路及配电设施进行安装。(4)按照标准化管理强制性规定的要求对场地和施工便道填筑砂砾垫层。(5)、对各种管道(包括自动喷淋养生水管、蒸汽养生管、电缆 线预埋管等)进行预埋。(6)、对场地内的排水设施进行施工。(7)、对制、存梁台座及龙门吊基础进行施工。(8)、对制、存梁台座进行施工。(9)、按照标准化管理强制性规定的要求对整个场地

    10、用砼进 行硬化处理。(10)、安装龙门吊轨道及龙门吊。(11)、修建生产保障区、辅助生产区的设施。(12)、对已完成的各项工作进行报检,对预制梁场进行验收。5.2制存梁底座布置及数量根据合同工期要求及施工进度计划安排,我合同段计划2#预制梁场建设梁底座20个。5.3模板设备配置根据施工进度安排,2#预制梁场计划投入2套箱梁侧模(其中1套中梁、1套边梁),2套箱梁内模,侧模、内模均由专业厂家定制。 配置1.5套T梁模板,模板均采用新加工的大块钢模。吊装系统为60T 龙门吊4台,用于梁板吊移和提升,砼由砼罐车运送,成品梁由龙门吊移动、装车,运梁车拖运移动。5.4地基处理(1) 、地基处理目标根据文

    11、明施工手册对预制梁场地基施工的要求如下:场地和便道按照文明施工手册要求用砼进行硬化。龙门吊轨道基础及存梁台座基础应按照要求进行设计和计施工中做好临时排水,务必保证场地内不积水,保持地基稳施工中严格控制施工工艺、质量标准。(2) 、场地的硬化处理根据宁安高速公路项目办下发的文明施工手册及江西省高 速公路项目标准化管理指南(工地建设)试行稿的有关要求,钢筋 加工区及施工场区使用厚度不少于 20cm的C20混凝土硬化,存梁区 地面压实后铺设10cm石屑并设置23%坡度,以利排水。运输便道 采用厚度不少于20cm的C25混凝土硬化。(3) 、龙门吊轨道基础处理龙门吊轨道基础处理:龙门吊设 4条轨道,单

    12、孔跨度均为21m相 隔间距2.5m,长度分别为125m/2条,181m/2条。从基础顶面开挖深 100cm,宽120cm浇筑30cm高的C30扩大基础砼,上部为30cmX 40cm C30钢筋砼轨道基础,钢筋主筋为20cmx 20cmO 12,纵向为轨道长度。 门吊基础做成1%勺纵坡,用水准仪严格控制标高。(4)、龙门吊基础验算(以30mT梁为例)龙门吊基础结构形式如下图按照受力分析,基础底部所受最大弯矩为龙门吊支腿作用部位, 龙门吊单个支腿轴距为60cm根据基础高度下反45 ,则基础底板 最不利情况下的受压面积 S= (0.6+0.6+0.6 ) x 1.2=2.16m2。单个龙门吊60t,

    13、 30mT梁最大重量为83t,安全系数取1.1,则 龙门吊单个支腿提供的力 F=(2 x 60+83)*1.1/8=27.913t ,则最不利 情况下地基承载力。=F/S=27.913 x 10/2.16=129.227kpa。5.5制、存梁台座施工(1) 台座基础验算(以50mT梁为例)台座预制长度30.2m ,宽度0.5m ,则预制台座受力为。 =F/S=83*1.1*10/ (30.2*0.5 ) =60.46kpa ;台座两端 3 米范围内配筋 加强,张拉后台座受力为。=F/S=83*1.1*10/(2*3*3)=50.72kpa。(2) 、台座基础施工 、台座基础开挖在已经整平的场地

    14、上根据测量放样的基础轮廓线和水准点确定 基坑开挖线和开挖深度,人工配合机械开挖,挖至设计深度,并作承 载力检测,如果承载力小于lOOKpa,将对地基采取相应的处理措施。 、钢筋制作、绑扎钢筋在加工场制作成型,运到现场后按照设计要求安装。 、模板安装根据台座结构形式,制梁台座主要以 15mm厚方木和钢管支撑为 主,存梁台座以组合钢模板和钢管支撑为主。 、浇筑砼制、存梁台座基础、台身均为C30钢筋砼,采用2#拌合站供应砼, 按照规范要求做好砼试件,罐车运输到现场入模,插入式振捣棒振捣 密实,浇筑完成后及时覆盖,派专人洒水养生,并在砼终凝前安放连 接钢筋并凿毛。(3)、制梁台座施工台座底板为整体式底

    15、板,要求地基不会产生非均匀沉陷,底板必 须光滑。台座施工前,先硬化 10cm厚度C25混凝土作为垫层,以保 证制梁区域作为一个整体。因预应力筋张拉后,梁体中段会拱起,造 成两端压力增大,因此梁尾端部的底模要具有足够的强度和刚度,并满足重复使用的要求。同时为防止张拉后台座的端部吃力较大, 在台 座的两端部采用扩大基础的方法。扩大基础施工中机械开挖基坑时, 辅以人工配合。为了保证桥梁的平整,按照设计图纸的要求,在台座 的中间向下设置反拱值。定位时需精确定位,保证偏差范围在士3mm以内。如下表:30mT梁台座预拱度数值表台座反拱竖标表(x值单位:m y值单位:mrh预拱度方程式:y=0.1118X2

    16、24x=-14.65-14-131-12-11-10-9-8-7-6-5-4-3-2-10y=0.0-2.1-5.1-7.9-10.5-12.8-14.9-16.8-18.5-20.0-21.2-22.2-23.0-23.6-23.9-24.0x=14.6514131211109876543210y=0.0-2.1-5.厂-7.9-10.5-12.8-14.9-16.8P-18.5-20.0-21.2:-22.2-23.0-23.6-23.9-24.025m箱梁台座预拱度数值表台座反拱竖标表(x值单位:m y值单位:mrh预拱度方程式:y=0.094X2-14x=-12.2-12-11-10

    17、9-8-7-6-5-4-3-2-10y=0.0-0.5-2.6-4.6-6.4-8.0-9.4-10.6-11.7-12.5-13.2-13.6-13.9-14.0x=12.2121110987654321 10y=0.0-0.5 厂-2.6-4.6-6.4-8.0-9.4:-10.6-11.7-12.5-13.2-13.6-13.9 1-14.0(4) 、存梁台座施工预制T梁完成后运至存梁区。此处存梁场可存20片预制T梁,16 片箱梁。具体布置见后附梁场布置图。在台座施工时我项目部将采取以下措施严格控制: 、加强质量意识,严格控制台座地基处理、砼浇筑工序, 确保 台身施工质量。 、浇筑台身

    18、砼前,用水准仪控制砼顶面标咼,并适当加密咼程 控制点。 、制、存梁台座达到设计强度后,在施工进度允许的条件下, 对台座实施超载预压,在消除大部分弹性变形并相对稳定后卸载。 、移梁至存梁台座前,用水准仪准确测量顶面高程。 、在存梁过程中,布设水准点高程监控网,密切监测存梁台座 的沉降,发现沉降变化异常或不均匀沉降加剧的情况及时采取措施。 、建立完善的梁场排水设施,防止个别台座处积水,影响基础 的稳定性,引起不均匀沉降。5.6门吊的设置预制梁场布置4台大龙门吊跨径21m高9m起重量60T,主要 用于起梁、喂梁,轨道坡度按1%设计。5.7养生供水系统布置预制梁场的供水系统在梁场外侧开挖一集水井抽取,

    19、通过高扬程 水泵抽至预制场的蓄水池里,利用水池与预制场的高差形成高压水, 接入预制场中的供水系统。5.8排水系统布置排水沟布置:在平面位置上,预制场纵向排水共布置3条主排水沟,场地主排水沟做成30cm 30cm矩形,次排水沟做成20cm 20cm 矩形,梁台座间的排水沟10cmx 20cm矩形,排水方向按1%坡度顺地 势排水,按照梁场纵坡方向排至人行通道内。排水沟施工:先施工两侧的纵向主排水沟,按设计对水沟进行开 挖后,用M7.5砂浆和砖块将水沟砌成“ 12”的墙,墙体用砂浆抹面, 在沟底铺砌5cm厚砼进行硬化。水沟沿主线纵向做 1.0%的坡度,再 同时按照设计施工台座区域内的纵向和横向排水沟

    20、构成排水系统。5.9供电系统的布置电源从250KVA变压器引入,场外电缆在预制梁场左侧红线外架 设三相五线供电线路,并配备有标准配电柜。梁场运输、起重设备来 往频繁,场内电缆均采用埋地式,在地势低洼处与水沟并行,既方便 检修又保证外观整洁。生产区配电箱间距原则上不超过30m充分保证拖地电缆30m内工作,为保证电缆过沟安全,在电缆过沟处均加钢 管防护。所有的电器设备均按照安全生产的要求进行标准化安装,所有穿 过施工便道的电力线路采用从硬化地面下预埋管路穿过或架空穿过。5.10环保、水保,安全警示牌的布置(1) 环保、水保以及安全警示牌均布置在预制梁场进口处。(2) 在各种作业区设置对应的标识牌。

    21、3) 在梁场内各处设置行车路线指示标志(4) 在各种机械及危险区设置安全警示牌(5) 在梁场内设置环境保护,水土保持宣传标示牌5.11必要的施工辅助设施(1) 自动喷淋养生设施自动喷淋养生系统包括存水池、压力泵、主出水管、支出水管、淋喷头以及薄膜、土工布等。养护管道布置时考虑避免破坏,主管路埋置在纵向和横向排水沟底部,每排台座一端布置自动喷淋养生支管路,每个台座端部安装4个三通,作为喷淋管的接头。喷淋管采用塑料管,悬挂在T梁两侧的翼板钢筋上。淋喷管上安装两排喷头,一排喷顶板一排喷侧面。喷头 间距1 m,确保梁板的每个部位均能养护到位,尤其是翼缘板底面及 横隔板部位。(2) 其他设施由钢筋加工

    22、场加工移动式钢筋棚 1个,移动钢筋棚立柱采用 20cm钢管,用112槽钢焊接相连,顶部搭设铁皮做顶盖。钢筋棚每 个立柱下均焊接定向滑轮1个,便于人工移动钢筋棚。5.12辅助生产区的布置制梁区、存梁区施工以及运梁便道净宽为4.5m,施工便道采用20cm厚的C20砼硬化处理。场外便道:路基右侧主便道-预制梁场施工便道-施工现场。预制梁砼采用2#拌和站集中拌制,用罐车运至施工现场,运距为 800m预制梁场的主要材料如钢筋、砼、波纹管、钢绞线等均从拌和站 和钢筋加工场运输至梁场。5.13污水处理设施布置预制梁场在T梁存梁区外侧设置尺寸5.0mx 3.0m,深1.5m三级 沉淀池,制梁及压浆污水均先通过

    23、支排水沟排入两侧主排水沟, 再由 主排水沟排入沉淀池,在沉淀池净化后通过通道排出红线外。沉淀池定期组织人员清理,务必达到净化效果。六、钢筋加工及成品现场拼装方案锚具四件套、波纹管加工场布置在固定棚架内,尺寸为:15mx12m棚架内主要分水泥及压浆剂区、锚具四件套堆放区、波纹管加 工区以及钢绞线存放区。棚架右侧设4.5m宽的过车便道,主要为原材料运输车通行,车 辆可由预制场便道驶入。材料堆放区及成品堆放区用红砖或砼修筑支垫的台座。七、门吊的安全分析起吊作业生产的一个基本特征就是以现场作业为主,是人直接面 对起吊物品、车辆和机械设备的作业。作业过程和质量设计人身安全、 机械设备安全、行车安全等诸多

    24、方面。而在各种装卸作业中,门吊作 业作为一项集体协作型作业,其安全管理具有代表性,进行全面分析 对装卸安全生产有着重要意义。7.1人身安全人身安全是装卸作业安全中最具出现问题的一环,是装卸管理 的重点,门吊作业过程中的人身安全主要包括以下方面。7.1.1司索作业人身安全司索人员在作业中直接面对预制梁,作业过程中需频繁挂取钢 丝绳、选择站位、摆放和码放预制梁材料、取防支垫物等。稍有不慎, 极易发生人身安全事故。因此,作业过程中司索工之间、司索工业门 吊司机之间需要密切协同,严格执行起重机作业指挥信号规定及呼唤 应答制度,工作人员之间做好自控、互控和他控。7.1.2附属作业人员安全起重作业中,经常

    25、需要开启、关闭货车车门,开关车门过程中 作业人员的相互配合、呼唤答应、人员的站立位置、车门的固定都有 着严格的规定,这也是装卸作业中人身安全事故的多发地,作业中必须严格执行规章制度的规定。7.1.3冬、夏季作业安全门吊作业是室外作业,司索工作业又属于体力作业,对夏季的 防暑降温工作,冬季的防寒防滑工作及雨天的防滑工作都有严格的要 求,需要装卸管理部门在物质准备与发放使用监管上进行严格管理。7.1.4劳动保护用品的使用起重作业中,司索人员在预制梁与车辆间工作,传递索具,极 易磕碰头部,手部扎伤,碰伤,门吊作业中,也经常会有梁中夹带的 杂物自空中落下,必须严格规定穿戴工作服和使用防护用品,如佩戴安

    26、全帽、戴劳保手套等。同时,作为大型电动设备,门吊上有着诸多 的电器,因此作业中必须严格按规定穿绝缘靴,以防漏电伤人。7.1.5电器设备的使用检修安全门吊作为大型电动设备,必须严格遵守电器设备操作规定,操 作人员必须经培训考试合格方能操作,暴雨、雷雨天气不得作业,衣 服和手潮湿不得操作,不得带点检修,以防漏电发生人身安全事故。7.2设备安全门吊在装卸机械设备安全管理中有着非常重要的地位,是装卸 设备安全管理的重点,主要应注意以下方面。7.2.1门吊的防风安全门吊威胁最大的事故就是大风引起的门吊脱线,倾翻事故。门 吊的受风面积较大、重心较高、自重大导致惯性也大,一旦因大风吹 刮而一定后,极易发生脱

    27、线和倾翻事故。因此在门吊上有多种防风安 全装置,如:风速仪,紧急防风制动、夹轨器、地锚等。风速仪能对 风力进行准确测量和显示,风力一旦达到或超过6级,就能自动报警 和切断电源;紧急防风制动则与风速仪联动,在风速仪报警和切断电 源后自动对门的进行延时强力制动;夹轨器和地锚则能将门的可靠的 固定咋停车位置。因此,在门吊的安全管理中,确保各项防风安全装 置灵敏、有效是工作的重点。7.2.2门吊的起重安全对与门吊而言,门吊钢结构的承重能力在设计制造时已经确 定,日常作业中起重是门吊的一大威胁,它可能引起钢结构变形导致 门吊报废,甚至引起门吊主梁的折断、钢丝绳的拉断而导致重大事故 的发生。因此,当前铁路

    28、门吊上都必须安装起重重量限制器对门吊进行保护,日常管理中必须保证起重限制器的准确、灵敏、有效723门吊的安全作业门吊上有许多限位装置、制动装置、安全开关,都是为了保护 门吊在作业中各项动作及使用的安全而设置的,如钩头限位器,制动器保护门吊起升安全,舱口开关保护检修安全等,在日常管理、交接 班中都应保证这些装置灵敏有效。724门吊的运行安全门吊是在固定的轨道上运行的,如果有其他车辆、人员、梁片 侵入门吊限界,就会与门吊发生碰撞,损坏门吊、车辆、梁片,危及 人员安全。因此,规章专门规定其他单位的设备、人员未经允许不得 作业。在实际作业中,工作人员应加强瞭望保证运行道路的通畅,随 时清除杂物和其他妨

    29、碍物,保证门吊运行安全。7.3梁片安全作业过程中保护T梁与箱梁的安全是门吊作业的重点,保护梁 片安全要应该注意以下方面7.3.1严禁超载作业超载作业是梁片安全的最大威胁,在损害门吊的同时也对梁片 安全构成严重威胁,极易发生钢丝绳断裂而摔毁梁片的事故, 因此日 常工作中货运相关人员必须了解每一件梁片的真实重量,并及时、明确地告诉装卸工组人员,以便装卸人员确定能否作业、如何作业。解 决这一问题的最好办法就是统一在门吊安装钩头电子称,准确掌握每一梁片的重量。732规范T梁吊装首先要严防预制梁坠落。装卸工组在作业中必须严格按规章制 度选用的索具、选择索点,正确加挂吊索、进行衬垫,防止因拴挂不 良而导致

    30、箱梁、空心板梁滑落、坠落。装卸人员还要及时检查索具状 态,防止因索具断裂而导致T梁坠落,摔坏T梁;其次要注意合理使 用索具,正确加挂索具,防止挤伤、硌伤梁片引起损坏。733规范装载加固箱梁、T板梁装车时必须严格按装车方案和装载加固方案进行 码放和装载加固,防止在调车作业及运输过程中造成箱梁、空心板梁 的损坏。7.4行车及调车安全7.4.1规范防护信号的使用装卸作业必须按规定设带有脱轨器的红色信号,这在保护装卸 职工人身安全的同时也对装卸与调车作业的协调提出了较高的要求。 因此必须严格按规定装载脱轨器,要确保其白天与夜间红色信号的可 视性避免因信号不清导致调车作恶误压脱轨器而影响调车作业安全。

    31、同时,要在接到撤除通知时,做好箱梁、 T梁整理,人员撤出后及时 撤除防护信号。更重要的一点是装卸必须严格按照脱轨器的使用管理 和保管,领取是与撤除收回要严格执行等级制度,安设时药按规定锁紧,杜绝脱轨器的丢失,防止脱轨器被盗而危及正弦行车与站内调车 作业安全。7.4.2规范装车质量首先,要严格按装车方案和装载加固方案进行装车和装载加固, 装车是避免超重、偏重,危及行车安全,避免因装载加固不良在运输途 中影响行车安全。其次装车结束后要认真检查附属作业情况,确认车门 关闭良好、插销与搭扣插得牢靠,避免运输途中因车门关闭不良影响行 车安全;同时,如有需要覆盖蓬布的 T梁,要严格按规定覆盖,压紧、 拴栓

    32、牢棚绳和绳网,以适应提速后对蓬布覆盖的要求,避免运输途中影 响行车安全。最后,作业完成后要认真进行自检,及时要求现场安全员 验收,确保“安全第一,预防为主”。八、文明施工及环保措施(1)严格贯彻执行国家劳动安全卫生工作有关政策和规定,杜 绝和减少事故伤害,实现安全文明生产,确保职工健康和安全。(2)在施工中严格执行规章制度,认真落实责任,积极开展各 项评比活动,建立奖惩制度。(3)保持现场整洁。预制场保持排水畅通、无污泥积水。(4)环境卫生设专人管理,保持清洁,定期评比,要有灭蝇、灭蚊、灭蛆措施。定期消毒杀菌,做到无蝇、无蛆、无粪便外泄。(5)施工机械设备、车辆定点停放整齐,每天维护保养,以保

    33、 持机械设备和运输车辆完好的技术状况。(6)作业现场保持清洁整齐,安全防护设施完善,建筑垃圾不 得乱堆、乱放、乱甩,严禁飞扬,做到工完料净,垃圾日产日清。(7)建立健全文明施工的各项规章制度,设专职文明施工员对 全体工地人员进行定期的文明施工教育及文明施工交底。九、附件1、2#预制场平面布置示意图2、2#预制梁场功能分区细部图3、2#预制梁场用电线路、照明线路布置图4、2#预制梁场排水平面布置图5、2#预制梁场喷淋平面布置图6、2#预制梁场龙门吊及台座布置图7、2#预制梁场标识标牌一览表sm-Lrt-闻卑渋寸499厂+寸911 底a二lmm. ! .1A& l $. . . fjff h馬1心

    34、至1X7B日期第2贝,共8页箱梁制梁区箱梁存梁区T梁制梁区勰区场区主干道 一中跌ii-n局集扌诗昌公司宁器至安延高速公冉馬标段项冃纟咅;2撷制梁场平面布置图2015 皿 30艮1卓I、盘斷示尺闻畑计;監舞洲啣于舷jix册白大期临Hoo)右it r蜒曙讹鼾r来炼 粘罐瞞味 宽度球畔*占施面机伍疝 匚帽倔龙门乩裸甥粗t舸tr興聊觀购盟牌喙野囑揪置軀砒加xft竝勖飽4. WHmav庐设員月水訓及一或兀齢tuloib 亠冲L一JJJQu11T1fiI区道运T梁制梁区T梁制梁区梁运T梁制梁区T梁制梁区场区主干道W;l.i:jO,(J场区主干道通道梁运梁 通道.运 梁通 道T梁制梁区梁制梁区一JCO2观-

    35、1:十?b;-:-7 ilr一如:.JT槃的架梁査;.存梁通梁JbiuZ,艮坍主法【XBit:K示尺寸均Morl;I战飞晰-叱汁,扌探:光宀;驾炉 厂 讣和沖“3、场内试畜花门甌歸度席械1就4誉超蹴道,淌用柚匸探可兀m 兔帕涪俶=、宁都至安远髙速公路A5标段项目经理潔2#预制梁场功能分区细部區2015. 04.20C . .能的 断路 器o *園自冒中铁:I咽局槊闭南吕公国宇郁至安远髙遼公路炳杯段叹H经丼幣芽预划错场用电钱;钛怨EJ统曲布賈阁2015.04.20第侦,腺页附注1、 本图所示尺寸均以cm计;2、 梁场和钢筋场共用一台250KVA变压器,临时用电采用150KW发电机,临时接线到梁场

    36、内建设。3、工地设备用电线路与照明线路均预埋地线。有透明盖 和隔 离功分配电柜总配电箱PE1N|*BI|PE 接地下接地体水沟水沟水沟水沟水沟水沟水沟水沟水沟水沟水沟水沟水沟水沟水沟水沟水沟水沟沟水沟水沟水沟水沟水沟水沟水沟水沟水沟.沟水沟水沟水沟水沟水沟水沟水沟水沟水沟水沟水沟水沟水沟沟水沟水沟水沟水沟水沟水沟水沟水沟水沟水沟水沟水沟水沟水沟水沟水沟水沟水沟水沟水沟水沟水沟水沟水沟水沟水沟水沟水沟水沟水沟水沟水沟水沟水沟水沟水沟水沟水沟水沟水沟水沟水沟水沟水沟水沟水沟水沟水沟水沟水沟水沟水沟水沟水沟水沟水沟水沟水沟水沟水沟水沟水沟水沟水沟水沟水沟水沟水沟水沟水沟水沟水沟水沟水沟水沟水沟水沟水

    37、沟1212121212122H水沟水沟020020水沟水沟水沟水沟水沟水沟厂水沟水沟水沟水沟水沟水沟水水沟第吕页,共8页中铁:|咽局集闭南吕公国宇郁至安远髙速公路晞段叹H经丼幣2015.04.20舉合胃排倉胃横隋圍图衣曲求列變卜由也水沟水沟水沟水沟水沟,保证场地不积水1、2、3、4、5、附注:2本图所示尺寸均以cm计;主排水沟尺寸30cm*30cm,次排水沟按照 20cm*20cm,梁台间排水沟 20cm*10cm;为防止龙门轨道内积水施工时注意预埋PVC管道,使线路左侧龙门轨道处水排往右侧主排水沟内排水沟必须保证线性顺直;各梁台之间注意向排水沟侧预留坡度水沟水沟水沟水沟 水沟水沟水沟水沟供水

    38、主管道1IIP预留三通供水管接头罐车通道罐车通道道通产生预留供水阀门梁台端头水沟地面硬化顶面0204中铁二十四局集团南昌公司 庁都至坯髙速公甌彌段琐目经理邮嚣预制梁场喷淋平面布置图日 期 2015.0120场场地坡度(纵向排水玻度io驸附注:1、 本图所示尺寸均以m计;2、 图台座侧面预先设置 8cm的养生供水管,设置与喷淋设施对接接头,箱梁芯孔内采用喷淋养护方式,台座间设置自 动喷淋养护设施。4、 图中未标识出场地标高,施工时注意根据已完成场地按照坡度控制即将施工部分;5、 图中梁台长度均25.2m/30.2m 计算,施工时梁台长度参照详细梁台图;6、 梁场每25m/30m范围内设置为统一高

    39、程,通过调整每排台座处场地高程来控制纵坡,每排之间调整为不同标高,但总体坡度按照1.5%设置.I乍耳威虚硝犬眸圧梁台顶+30cm,.硬化面士 0cm 梁台顶-20cm 线中梁6m厚钢板50m槽钢50mmPV管中心线6m厚钢板中50m槽钢?50mmPV管中心线丰铁汁囚局集因南昌公司今都至安远髙速公路脇段欣冃经丼册2求预制梁场龙门吊及台童布置用H期2015*0120 |预制场标示标牌一览表洋 号标识名算尺寸cm(长只宽)颇色、字仕要求标识内容 及昊欢1*n亠盪入预脚 场前2工程简介肄200X150童麻白字、不小 于40号字、宋挥场内3安全保障燼系200X150渡底白字、不小 于北号字r未痒场内4质

    40、量保证体垂200X150蓝底白字、车小 于柏号字、耒体-场内5施工组细燼系200X150篮底白字、不小 于40号字宋体场内6KT平面图400X150遞底口字、未体按两块200X150的牌制 作,场内7工程立怵效果图SOOXloO白底彩图-场内8文明施工脾200X150篮底白字、未体-场内9消防保卫聲200X150聽底白字、不小 于40号孚未像底亂应标肓 吹警电话119场内10入场须和200X150蛋底白字、宋悴进入预制 场前:1齐全警吿警示牌60X50按田折剖作各作业点12操作嫌程80X60白底红字-设置在机植艮备取 作业范閨】3涯癡土配含比牌150X12Q蓝屣白字、末炼填人用红邑 字体设置在荐 和楼14水渥砂)浆配 舎比牌80X60查底白字、来体埴入用红邑 字体挖拌机旁15材料标识牌60X50直底白字、秦体相料库放16成品、半成品韓60X90至底白字、宋体17电源安全撫柞规 程牌60X90辺底白字、耒俸配亀箱处1S100X150白底蓝字、耒体L本国晒示尺寸幼硏;2.标识栋牌按滤&丄西鲁祈逮会即K目掾龍化管鳞南 尺寸标薩制作.达封标准It第求.帽二十明就韻公司宁聽妬龊公釉橄顶魄觀舜損制梁场标识标牌-览表fi期1躺删
