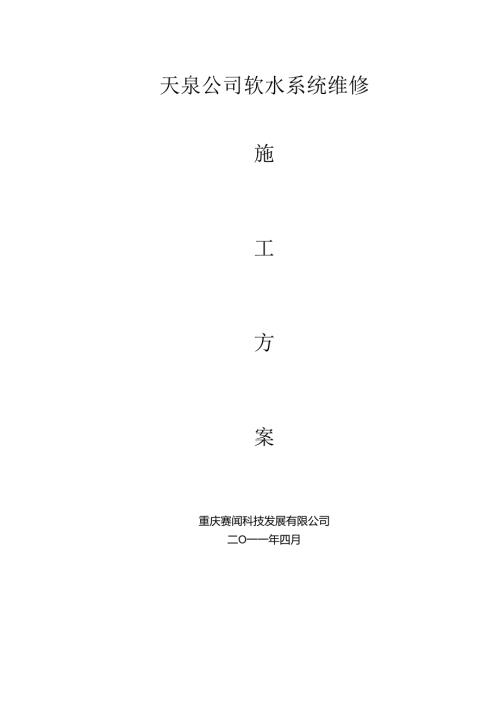

1、天泉公司软水系统维修施工方案重庆赛闻科技发展有限公司二O一一年四月第一章编制依据和说明3第一节编制依据3第二节编制说明3第二章工程概况和特点4第一节工程概况4第二节天泉公司软水系统维修工程具体做法4第三章施工组织机构6第一节管理机构及职成划分6第：施工管理I：较人炉配备情况及职黄7第三节确保组织管理机构有效运行的措施9第四章安全文明施工措施H第一节管理目标I1.第二节组织管理I1.第三节管理制度12笫四节施工安全管理12第五节文明施工指检14第五章施工进度计划及工期安排14第一节作好前期施工准备14第二节确保工程如期竣工14第:节、工程进度表15第六章主要施工方案16第一节软水落加工制作安装方
2、案16第二节管道安装施工方窠31第七掌、安全用电技术措施41第八章竣工验收42第一章编制依据和说明第一节编制依据一.国家现行有关工程脩工和验收的标准、规范、规程、图集：(1) E建筑工程被，质鼠验收统一标准(GB50300-2001：(2) 建筑装饰装惚工程施工质量验收规范3(CM50210-2001)：(3) 工程测录规范(GB50026-93)：(1)建筑机械使用安全技术规程3；(5)长建筑施工高处作业安全技术规范3(JGJ80-91：(6)施工现场也时用电安全技术规范(JGJ46-88)：(7)建筑施工扣件式纲管脚手架安全技术规范(JGJ128-2000)：二、四川省、泸州市现行的质出、
3、安全生产、文明施I：的有关政策、文件规定：三、我公司技术实力、机械设备装备情况及各项企业管理制度.第二节编制说明一、页心感谢天泉公司对我公司的充分怕任，能够将“天泉公司忱水系统维修”的加工安装任务交于我公司施Jj:、为了更好的完成此项加工安装任务和更好地诳行本施工方案的编制，使在今后的工程施工实施中更加符合实际、更加具有针时性、更好地保障施工顺利诳行，我公司为本工程所选派的项目经理、各专业施工技术管理人员已经全部到位。该项目经现部的管理人员综合泰质而、业务能力强、作风过硬、具有施工过类似工程的实践经黝和很高技术管理水平，这更是我公司最为优秀的项目管理班子之一.三、在本工程上.我公M会积极、主动
4、高效为业主服务,秉承“急业主所急、想业主所想”和“全心全意为业主眼芬”的指导刖想，努力拓展并廷伸为业主、设计和监埋等有关各方的服务范围和内涵,处理好与业主、设计及相关部门的关系,与业主、设计雎位密切配合，诚心诚意接受业主工程师监理工程师和设计人员在施工全过程中的指导、监将和热忱帮助.使工程各方形成一个团结、协作、高效、和谐和健康的有机整体.形成合力共同促进项目总体目标的实现.第二章工程概况和特点第一节工程概况1、工程概况天泉公司软水系统维修工程主要任务是拆出现场原有的两个硬钢软水徽、加工制作一个不锈钢软水楸、改造的一个不锈刖谍、在原有基础上安装两个软水耕、重新伟理安装不锈例软水管妓到各个用水
5、单元第二节天泉公司软水系统维修工程具体工作任务1 .拆除工程D施匚地面处理：人工平整出一条运输通道,采用在现有回填松土上进行埋填Wj质物并修整平，采用钢板或其它材料铺好地面，城平基础和围墙间空隙：形成坡度搬运通道2）设备的松动：松动现有设备的地脚螺栓（埼部地脚螺栓需切割），拆除连接管线及附属设族，采用30TE车斜提松动设;3）根据现在场地棚的高度，采用16T的吊车提升，在稀底垫潦木平拖到前面修好的地面上，平拖出后吊车吊放到指定位置；（指定位置要求业主保证吊车能好到达）：2 .新不锈钢罐体的制作I）不锈钢容积：I1.3m3;台数：I台2）设计压力：常压：设计温度：常温：3）工作介防：狄水:4）规
6、格型号：尺寸为25OOX2300mm：5）摄体材质：304不快钢、理度为6mm：总曳依IMK）kg：6）配件：配有不锈钢液位计、配对不锈钢法兰。3 .旧罐的改造:1）不锈钢容积：1.1.3m3:台数：1台2）设计压力：常压；设计温度：常温；3）工作介质：软水；4）规格型号：尺寸为2500X2300am;5）郴体材质：33不锈钢：厚度现有解斗度：6）配件：配有不锈钢液位计、配对不恢纲法兰.4 .罐体安装1）利用I6T的吊车进行吊装：在先拆除通道上通过吊装移动到位：2）在基础J1.利用膨胀螺钉进行枪冏安装：3）安装城上的附件：安装完成后消除安装通道：5 .管道的安装D根据施工图纸中的管道走向进行安
7、装：按照图纸的要求50x4mm管线425m：中25x2Inn管.12:制作管钩5m；2）管道管件材质为：304不侨钢：3） 各类挛头120个；DN50不锈钢球阀30个；DN25的不锈钢球阀12个；不铐钢单向2个：流球计1个4）管线连接采用焊接方式进行连接：与设的连接处采用法.二连接6 .其它D待改造的软水泵（待定）第三章施工组织机构第一节管理机构及职责划分1 .建立完整的俎织管理机构现织强有力的工程总承包项目经理部,根据本工程的特点，项目管理机构由三个层次姐成。1）指导决策层工程总指挥部工程总指挥部是项目建工决策和保护机构,在公司整个范用内.对项目施工所需要的人员、机械、材料、资金等进行统一协
8、调和调配,为项目提供可端的保障.2）项目管理层工程总承包项目羟理部按照“项目法施工”组成的项目经理负货制，对工程进度、质1匕安全、文明施工、合同履约全面发包的协同，并协调各专业分包之间的工序搭接和进度、场地、交叉作业的相互*合.确保工程按照既定质收、进度目标交付使用，项目经理部由一名项目经理、一名项目技术负责人等姐成.3）施工作业层直接参与施工的作业班加精选曾施工过多项优质工程并有过施工同类型工程经验的各专业班组.2 .项目各管理机构职货划分D内业技术部由各专业技术员组成,其职所是：（1）资料管理微机化：（2）工程流程标准化：（3）技术管理规范化：（4）参与图纸会审、技术交底、检写旗工方案：（
9、5）指导专业班组按脩工图册施工，按规范操作并执行标准进行粉收.2）质量安全部设有专职质检员、专职安全员,其职责是：编制质成、安全技术措施：对工人进行质量、安全教育； 3）督促劳务层按照质量、安全操作堤程施工；检杳现场质吊、安全情况并制定、落实整改措族，消除和处理质后、安全除世和”故：执行材料.设备、工程产品的质世检验工作,对检验产品负直接责任.3）计划部设预算员.其部门职责是： 1）项目成本管理：项目顼（结）算：.D材料设备部由材料员和机电工长组成,其职说是：负员材料进场时登记、湎点及验收：负责堆码标识以及材料发放和保管：负责机械的进出场和维护保养。5）,施工管理部由各专业工长组成,其职责足：
10、对分管的地工产品防St负电接贲任.第二节施工管理主要人员配备情况及职责一、项目部各级管理人员职责：1、项目羟埋一全面负贡本工程的全面工作，确保项目顺利建成.一全面负资工程资材配侪，协调理顺各部门关系“一制定项R项收方针、目标，采取必要的组织、管理措施，保证质量方计的贯彻和执行。一合理管理项目费金的运转.一宜按参与对建设单位、监理工程师、设计代表的协调工作。2,项目技术负责人全面负责工程技术质出工作，井协调施技术管理工作.一制定重要施工技术方案.一参与制定、宽彻工程侦崎目标，井组织实施桢吊体系。一负所解决工程施工过程中出现的技术何SS.一负田施工过程中的侦瞅监控，加覆施工管理，3、内业技术人员负
11、资施I：技术、报表方案的彘制.负责进度、材料计划、资料整理.4、预算员一负说日常生产、生活中的经济管理工作及各种资材的计划安排.一协助项目羟理做好成本控制，管埋项目资金运转.一负于项目施工结算工作。5、质珏员（专职）一全面负责工程防量检查工作。参与制定、物湖工程质址目标.并协助总工程师组织实施.负责施过程中的质盘监控.一负费各分部、分项二程的检验与质量评定，行使质JS监修权.一负费各种质品记录，并整理归档.6、专业工长一具体仇资工程的施工管理、现场裟收、检件工作。一参与施工方案的编写，确定方案的合理性.一完成与工程有关的计愤、实脸工作，与设计代表、监理工程师协作解决各项技术何跑.7、安全员（专
12、职）一负击现场安全生产和现场安全保R工作.一负贵安全记录,并整理归档.8、材料员一按施工要求，提供合格的材料与设备.一强化原材料、半成品的顺联管理，弁保证其完好及使用率。一根据现场施工材料的需用情况，及时提供材料供需表，以保证材料的及时供应.9、财务、劳资员-做好工程成木控制，合理纲织资金周利，以保证项目地利进行.做好成本结算工作.为总会计师及技术组组长提供决算依据.第三节确保维飒管理机构有效运行的措施K根据本工程各方面情况及特点,有针对性的组建项目班子,并且一口.经过业主确认,全部人选符处于启动状态.根据设计要求积极为本工程也好开前的准备工作（材料、机械、技术等准备工作与策划工作并且以无条件
13、满足本工程需要为前跑.未经业主同意中途变换人选.我公司愿接受业主的处罚.2,根据项目经埋部的工作实际，具体明确每个项目管理人员的击、权、利,使全体管理人员有条不紊、忙而有绪地开展工作，从而大幅度提高项目经理部的工作效率，有效促进管理整体实力的强化，使项目经理有更多的精力和时间来分析处M!各种JZ杂的管理局面，做到项目整体卜活一m.充分发挥斑个机子的作用，做到决策有的放矢，成竹花胸，不打无把枫之仗、无准的之仗.3、以已制定的各项目管理制度来指导、杼促、规范每个魄工管理人员的工作质量、效率.变“人管理人”、“人盯人”为“制定管理人”,做到项目管理“有章可循、执法必产、建章必纠”.这样形成军令如山，
14、赏罚分明的先进管理模式.4、特别位得一提的是：在社会主义市场经济体制下，我公司虽看乖羟济效益,但更在里社会效&，将项目职业道存作为专项考核内容，并在项目管理中大力提倡和推广，收到了良好效果和较多老客户及新任务的回报。具体做法是把项目施工职业道德的具体含义，层层分解落实到项目每个管理人员和操作人员头上并与他们的收入挂钩，形成了自觉抵制在施工质录和材料侦量上的以次充好、偷工减料、弄虚作假等不良行为.施工筋加做到业主与监理是否在场都样,让业主放心享受精品工程所带来的高品质使用价值.5,针对本J1.程的工作机制有效运行专项措脩（1）组织强有力的项目班子，选派思想好、业务精、能力演、善合作、服务好的管理
15、人员进入项I1.管理班子。 2）建立健全项日经理、工长、内业、材料、机械、劳资等冏位员任制，由公司额导出接定期*t各专业人员进行考核。 3）强化激励与约束机制.制定业绩评比,奖罚办法,定时组织项目经理部管理人员会议.检查工作防Hh建立公司领导现场办公制,每月召开一次现场办公会.型点帮助解决项目的资金、质量、诳度等雄SS,以确保资金为前提，帚动项目各项工作的高效运转. 5）每天下午召开由项目经理主持班碰头会，对次日的工作进行协调安排.项目部主要管理人员及分包单位主管参加，点解决质玳、迸度、施工技术等玳点。明确各项问题的解决办法及时间，并形成会议纪要。 6）实行劳动用工管理，选派组织能力强，技术水
16、平高，健打硬仗的作业队伍，树立连续作战的精神,确保工期的按时和提前完成. 7）建立项目经理部周例会制.各配合部门、建设单位监理及项目部主要管理人员,分包单位主管参加,例会景点解决质瓜、进度、施工技术等碓点.明倘各项问国的解决办法及时间，弁形成会议纪要. 8）项目经理部是企业形象的缩影，是否建立健全各项管理制度将宜接影响顶日管理各项施工活动的顺利进行,要做到现莅管理行为，有点可循，奖优罚劣,奖勤处懒,建立合理的工程工序，建立有利于调动坊工工作积极性的分配激励机制，G大限度地发挥姆位员工的主观能动性，为此必须坚持执行以下项目主要管理制度：项目经理部组织管理制度项目经理部的分工与协作制度项目各职能人
17、员各级质量管理责任制度项11各职能人员本级安全管理费任制度项目各职能人员各级文明施I：费任制度技术管埋选任制度材料管理员任制度设备管理设任制度安全与技术交底制度项目员工考核考勤制度项目成本考核制度项目职业道德专项考核制度第四章安全文明施工措施第一节管理目标1、在施工中.始终发彻“安全第一、预防为主的安全生产，作方针，认我执行国分院、建设部、四川省及泸州市关于设备管道安装施工企业安全生产管理的各项规定，把安全生产工作纳入施工组织设计和施工管理计划，使安全生产工作与生产任务紧密结合,保证施工人员在生产过程中的安全与健康，严防各类事故发生。2、强化安全牛产管理，通过组织落实、责任到人、定期检查、认真
18、将改，杜绝死亡事故，确保无重大工伤事故,产格控制轻伤颇率在千分之六以内.现场管理严格按照立式回筒形纲制饵接储般施工及验收规范GB501282005执行.第二节组织管理1、成立由项目经理为首.各梏工管理人员、班组长组成“安全生产领导小组”组织额导施现场的安全生产管理工作.2、项目羟理部士要负责人与各脩工负证人签订安全生产击任状,使安全生产工作说任到人，层层负责.第三节管理制度定期开开一次“安全生产领导小组”工作例会，总结前一阶段的安全生产情况，布置下一阶段的安全生产工作，严格执行施工现场安全生产管理的技术方案和措施,在执行中发现问时应及时向有关部口汇报,更改方案和措6直时，应经原设计方案的技术主
19、管部门领导审批签字后实施，否则任何人不得招自更改方案和措施，建立并望决贯彻安全生产技术交底制度，要求各施工项目必须有书面安全技术交底，安全技术交底必须具有针对性,并有交底人与被交底人签字。建立并堂决然彻班的安全生产讲话制度.建立并执行安全生产检查制度.由项目经理部每半月组织一次由各施工单位安全生产负贲人参加的联合检查,对检查中发现的邸故隐患问应和违章现轨,开出“隐患问腮通知单”，各施1.JR位在收到“陌患问题通知单”后，应根据具体情况，定时间、定人、定措施予以解决，项目经理部有关部门应蓝杼落实总是的解决情况.若发现武大不安全防患问题，检森殂有权下达停工指令，待的忠向甥排除，并经检查组批准后方可
20、施工.建立机械设备、临电设施设置完成后的验收制度。未经过脸收和粉收不合格的严禁使用。第四节施工安全管理进入施工现场的人员必须按规定戴安全帽，并正确使用。凡从小2米以上无法采用可靠防护设地的高处作业人员必须系安全帽.安全带应高挂低用,不得低挂高用，操作中应防止接动瞰撞，避免意外事故发生.参加现场施工的所彳I特殊工种人员必须持证上环，并将证件及印件报项11经理部安全生产领导小组.建立现场临时用电检连制度,按现场临时用电管理规定对现场的各种线路和设施进行定期检查和不定期抽查，并将检杏、抽查记录存档.现场采用双珞供电系统，硝保电源供应。时充电线跖必须按规范架设，架宽战必须采用绝缘导线，不得采用果胶靴战
21、不得做束架空软设，也不得沿地面明敷设.配电系统必须实行分级配电。现场内所有电闸箱的内部设置必彻符合有关规定，箱内电器必须Ur推、完好,其选型、定值要符合有关规定，开关电器应标明用途.电解箱内电器系统须统一式样、统一配制.箱体统一涂桔黄色.并按规定调协阚栏和防护棚.流动箱与上一级电闸箱的联接,采用外辅联接方式.在采用接地和接零保护方式的同时必须设两级漏电保护装.实行分级保护,形成完拓的保护系统.漏电保护装置的选择应符合规定.电动工具的使用应符合国家标准的有关规定.工具的电源税、插头和插座应完好，电源线不得任意接长和调换，工具的外绝缘应完好无损，维修和保管应由专人负员。电焊机应单独设开关。电焊机
22、外壳应做接零或接地保护。施工现场内使用的所有电焊机必须加装电焊机触电保护器，电焊机一次战长度应小于5米,二次线长度应小于30米。接线应压接牢固，并安装可就防护草.焊把线应双线到位,不得借用金属管道、金属脚手架、轨道及结构纲筋作回路地线.煌把线无破损,绝缘良好.严格遵守有关消防保B方面的法令、法规.配备专、兼职消防保12人员，制定有关消防保1】.管埋制度，完善消防设脩,消除事故隐患.现场设有消防灭火器，并有专人负员，定期检查，保证完好备用。军持现场用火审批制度，电气焊工作要有灭火器材，操作岗位上禁止吸烟，对易燃、易爆物品的使用要按规定执行，指定专人设库:存放分类管理，工人进场要和安全教育一起进行
23、防火教育，重点工作设消防保把人员，柩工现场值勤人员昼夜值班,槁好“四防”工作.把消防安全、保卫工作提高到政治影响的高度上去考虑.现场杜绝任何可能出现的安全隐患.第五节文明施工措施我公司将依据ISoEOO1.1996环境体系标准，建立环境管理体系,制定环境方针、环境目标和环境指标，配；相应的资源，遵守法规，预防污染，节能减废，实现施工与环境的和谐，达到环境管理标准的要求,确保施工对环境的甑响最小，井G大限度地达到施工环境的美化，选择功能型、环保型、节能型的工程材料设备，不仅在施工过程中达到环保要求，而H.要确保本工程成为使用功能完备的绿色施匚第五章施工进度计划及工期安排第一节作好前期施工准备在循
24、工前期阶段.我公司就已开始着手所有开工前期准备工作,包括项目管理机构及人员、机械设备的投入、施工安排、当地市场的调研、施工组织和技术方案的研究和优选等工作.第二节确保工程如期竣工根据工程特点、工程所处的地区和拟投入的各生产要素以及我公司长期以来所枳累的类似工程施工经骗和总承包管理优势、施工实力，琮合考虑各因素，科学、合理详尽地制定分阶段施工is度计划和与之相应的各种配套计划，确定本工程如期或提前竣工（即7月27日以前完成（.第三节、工程进度表第六章主要施工方案第一节软水罐加工制作安装方案1 .不锈钢软水储端制作安装工艺及技术要求D不锌钢储媾施工工序：材料粉收T运至蕉制场划线F料TfIii制成型
25、一运至安装现场基础脸收-底板铺设鳗底焊接、检验一罐顶及附件安装T城顶劳动保护安装拆除提升装置T附件安笠T正负乐试验-基础沉降观测-放水一铭牌安装一交工，2)不锈例储她施工上要工艺(1)本工程所有储斌均采用倒链提升倒装法施工，施工过程中采用吊车配合“2本工程所有储战均采用手工电孤焊.2.不锈刖储雄制作施工(1材料进场验收、检测及保管(1)不错纲板材进场后按玩准、规定检杳共质M介格证明书、产品标识、尺寸、外观啦量等。(2)对不锈钢板材做PM1.,比例为同一炉批号、同一生产批号、同一规格做一点检浏”(3)不锈钢材料运至fS制工厂，按BAYER规定做好产丛标识，即在3041.材料两角部做1.(X)MM
26、10MM的蓝色彩条；材料下料后对主要部分做好标识移植。(4)不依纲材料在预制匚厂或安袋现场都与碳钢施I：区域隔尚，视实际情况如有必要则采用彩条布粒(5)不同不错纲材料分开摆放，并挂牌.2)不循钢储找下料预制(1)储猫下料偷制在场外工厂进行。(2)不锈钢材料吊装采用合适的吊带及不锈钢R具(安装时同此)(3)不锈纲储城F料预制场地采用彩条布等可碳例施工区域隔；主要区域铺设木板；进行不锈钢加工的浪板机的轻用不锈钢皮包粒，并视需要更新；下料预制平台架刷好防锈漆，接触不锈钢材料面衬不锈钢板条；预制完的产品摆放在村不锈钢板条的胎具上(4)不锈钢储M1.i产料微制前应根据图样要求及材料规格绘制排板图，审核
27、通过并签字确认后方可施1.。(5)不锈纲储城以记号电下料划线，F料划线后，必须经过检我后方可切割；采用等成子切割，磨光机磨掉表面污染层及过烧面，再用坡口机和磨光机相结合加工坡口；使用不锈例？用磨光片；坡口形式按图纸和WPS要求执行(6)不锈钢储球产料值制完的产品按部位嫡号，顺序捏放。(7)盘底板预制雄底的推板直径，直按设计直径放大01.02%;边缘板沿课底半径方向的最小尺寸，不得小于70Omm；中胸板宽度不得小F1.OOOmm,长度不得小于2000mm；(8)融壁板预制A、储娜的壁板宽度不得小于】Ooomm,长度不得小于】OoOmm;ISB、底随限板的纵向焊缝与弑底边缘板对接焊缝之间的距离，不
28、得小于30Omm,上、E两榭壁板纵健距南不小于50OmnVC、Mi耍开孔接管或开孔接管补强圈板边缘与嫡壁纵环缝之间的距高，应大于焊脚尺寸的8倍，且不小于250mm”D、琏板环缝采用对接，预制瞰板F净料，壁板的周长应按|式计第:1.=Jt(Di+)-nb+na+S式中1.一壁板周长(mm);Di储排内位(mm);-倘城壁厚(mm);n一壁板数玳;a一耳条焊缝收缩“t(mm),手工好取2;A一每块骏板长度误差值(mm);b一对接接头间隙(mm)。E、嵯壁板加I：后的偏差应符介下表的规定:机盘部位环健对接(urn)AB(CD)?IOnBCD)10n简图:宽度AC、BDsEF1.51氏度AB、CD21
29、5nC对角线之差AD、BCS32直线度C.BD11AB.CDW22(9)她顶板的预制A、顶板任意两条相邻焊维的间距，不得小尸200mm：在组装平台上拼装成型，井采用双面焊接，爆后应平整；拱形破顶板F料是要根据放样图进行。B、罐顶板预制成膨后，应用孤形样板检资，其间隙不得大于IOmm,(10)包边角钢及其他构件的徵制加强圈、包边角斜根据图纸尺寸机械卷制，其弯曲半径偏差为19mm,成型后放在出台上检查，翅曲度不得超过构件长度的0.1%,且不得大于4mm。加I：成型后，用弧型样板检看，其间隙不得超过2mm。隹梯预制成段运至安装现场，现场拼装（三）所需检查样板一览表(每种规格)检杳样板稀顶检杳球壁包
30、线罐壁弧线煌缝角变形名称样板样板样板样板规格2mIm2mIm数届2222（12）加工好的施体用软性材料包扎好，运送到现场进安装.2 .安装住工要点I）不锈例储然现场%对安装（1）所有储雄璐制滚阳结束后放在脸具上，用20吨汽车将预制件运至施【:现场，山16吨汽车吊配合安装；运输和保管过程中应采刖防变形和防污染措施.在运输过程中应对预制件进行保护，并使用运输胎具，层间用木块隔离基他验收储需安装前，必茶按上建基础设计和GB501282005立式IR1.例影钢制焊接储球施I：及验收现抵的规定对基础灰面尺寸进行检查：储罐掂础的表面尺寸，应符合下列规定：基础中心标高允许偏差为20mm;基则表面高差：有环梁
31、时，DJ10米孤长内任意两点的四差不得大于6mm,整个网周长度内fE总两点的冏差不得大于12mm;无环梁时，每3米弧长内任意两点的高差不得大于6mm,整个回冏长度内任意两点的高差不得大于12mm,当他城直径小于25m时，可从基础中心向基的周边拉线测玳，基础表面母100m2酒田I内测点不得少于10点，基fit衣面凹凸度允许偏差不得大于25mm。的收合格并办理中交手续后方可进行罐底的埔设(3)稀底施工以基准中心点为中心分别划出00180,90270卜字基准线，在每圈修板内外侧进行明确的标识，根据排版图铺设I：字钢，再划出底板安装位置线，以放大的克径D=D图+收缩M/R，划出安装加准园，以此基准W1
32、为基准铺设底板.罐底饵完后所有焊缝进行100%真空试漏检杳，试验负压值不小F-53Kpa,以不泄湿为合格.(4)不锈钢皤体安装IRM的好A、按图纸和端壁排版图从一固定点开始依次固顶Ie1.壁板，相邻两块壁板间用蛆秒卡具固定，海道纵缝用2个的对卡具。在码僚尺寸时严禁强力组对.B、点煤毯板的纵缝间隙以2mm为准，检杳壁板的间隙错边双，角变形，垂直度，楠展I度等符合要求后，在纵缝的内侧安装3块网强板，以防止焊接角变形，纵缝焊接时，在血焊施100mm左右点焊防波浪变形竖背桓，然后交付电焊焊接：C,飒向焊缝甯边M：当板以小于Iomm时,不应大于板双的1/10,且不应大于1.5mm。的装焊接后,焊缝的角
33、变形用ImK的孤形样板检杳,并应符合表2.5规定“端壁爆舞的角变形表2.5板以6(mm)角变形(mm)121012Pmax（XG）式中:n-为倒链数陆PmaX一为提升版大总负荷t倒链起术折减系数，-.6-0.8（本方案取075）G一单自倒J蟋的额定起近状G=IOtPmax=K（P1+P2+P顶+P的式中：K=I.P1.+P2+P顶+P附一一罐壁板及城质及附件的眼t,单位；kgE、符10吨倒链安装在提升架上，罐体的正常提升首先在外圈壁板的上口每隔1200mm点煤一限位挡板.提升前检庭各项准的工作（特别是V913-BA005稀，必须行项目部安全人员、技术质最人员共同检查）。由专人(总指挥1人，调观
34、察员3-4人)指挥进行罐罐的提升，塔量作到步骤一致保证各个方向提升速度一致,提升到位后由削工进行对口.然后点灯环缝一饵接储留收缩健饵接环缝一焊缝凉透回落胀圈，对Mi壁找IRh(5)开孔接管安装罐顶的开孔接管可在斌顶施工完毕旦城体提升以前施工0开孔时要求先定位划线，并经有关人员检杳合格后方可施工.然壁的开孔须在雄体试水沉降前安装。然体的开孔接管，应符合下列要求；开孔接管的中心位位(S差，不得大于Iomm；接管外伸长度的允许偏差，应为土5mm；开孔补强板的曲率，应与球体曲率一致；开孔接管法丝的密封面应平整，不得盯烬痛和划痕，法兰的密封面应与接管的轴线垂直，懊斜不应大于法兰外径的1%,且不得大于3m
35、m,法兰的蝇怆孔，应粉中安装，(6)爬梯、平分栏杆施工盘悌的支撑板可以在斌壁的提升过程中安装，盘梯在城体施工完小分段吊装段树踏步宽度应一致，同一个梯子的踏步间距必须相同.盘狒应完全支撑在城壁上，长拂的Ki不应与基础面接触。6顶平台、栏杆在樨顶施工完后进行安装平台及梯G的栏杆(包括立柱、扶手、护25腰及购脚板)，其本身的接头采用对接，劳动保护应做到横K直，扶手拼接处焊后应进行打磨处理。扶手表面要求光滑不刺手，2)储球焊接(1)焊接方法及焊接材料的选择本次储统猱本体焊接全部采用手工电加煤，接管法兰及盘管采用加电联煤，煤条的选用见下.表：所有饵工要持证上岗.材质3041.3161.3041.A002
36、3161.022(2)焊接常设要求焊接设缶与煤接材料应相互匹配，并应满足短接工艺的要求，熄机应配置符合计收要求的电压表、电流表，焊机应有防护设施和可俄的接地.不锈钢焊条在使用前必须进行按规定进行烘烤.必须防止焊条混用.对焊接材料的入阵、馔燧、发放、使用和I可收建设管理制度.焊条库的设置应符合相应的要求.定位律及工卡具的焊接，应由合格焊工担任，煤接工艺应与正式焊接相同，引孤和熄如，应在坡口内或短道上进行.定位焊缝的长度，不亢小于SOmm;施也前，应清除坡口表面的油脂及其它污物，焊缝两例涂刷石灰粉并对焊接坡口角度，对口间隙、锚边俄进行检查，凡应符合要求。焊接中应保证焊道始设和终端的质M,始端应采用
37、后退起孤法，终端应将弧坑填满，多层煤的层间接头应错开50mm以上。严禁在坡口外引孤，要防止在SU雕板上打火，如果出现婴及时修补在下列任何一种环境中施用时，应采取有效的防护措施，否则不得进行焊接；一雨天或雪天；-手工煌时，风速大于8ms;一大气相对湿度超过90%.-环境温度小F2度(3)球底板焊接中幅板的焊接原喇是先焊知Ifi1.后焊通长缝C焊接序由律中心向外，通长缝的焊接采用分段退焊，分段长度为1000mm,为控制焊接变形，通长缝焊接时采用加长直背柱的方法予以固定.罐底与城壁连接的角缝焊接，应在全部壁板焊完后，由数名煤工从内外沿同一方向进行分段退步好接，殂步长度为100Omm.短脚高度应符合设
38、计耍求Mt底收缩S1.第一层采用分段退步惇，退步长度为500-60Omm,第二层起弧点和收疑点要与第一层偌开50mm以上.(4)樨壁板焊接猫壁板的焊接采用手工电孤焊，总的焊接顺序为：先焊接相邻两圈嘤板的；缝，后组时焊接其间的环缝线壁立缝焊接时应由多名焊工同时、同向施炜“罐雕环缝由多名焊工同时、同向施爆，起弧点和收弧点应错开50mm以上”封底好接时应分段退俘，退步长度为800mm,焊SB背而清根：采用磨光机打磨清报，要求清根宽度及深度均匀.(5)顶板焊接顶板的煤接，宜按F列程序施焜：拱顶外侧径向的长缝，采用隔缝对称施焊方法，并由中心向外分段退焊；退步长度为1000mm;拱顶板与包边角纲的焊接，外
39、侧采用连续焊，焊脚高度不应大于板原的3/4,且不得大于4mm,内侧不得焊接煌接时焊工应时称均匀分布，并应沿网一方向分段退焊；(6)开孔接管焊接开孔接管焊接后应进行气密性试验及若色检验.(7)焊接检验A,焊缝外观检查焊缝应进行外观检杳，检杳前应将蜻渣、飞溅清理干净。煌健及热影响区，不得有裂纹、气孔、夹渣和孤坑等缺陷.边缘板的厚度等于或大干IOmm时，底圈壁板与边缘板接头处，像端底一侧的内角煌舞，应隅滑过渡，n焊缝的灰面顺Irt及检验方法，应符合表3-1的规定。表3-1项H允许值(mm)检验方法对接煤缝咬边深度0.5用焊接检验尺检杳辎体各部位焊维连续长度100饵缝两侧总长度IO%1.凹陷环向焊健深
40、度0.5长度10%1.连续长度100纵向煤缝不允许壁板焊缝棱角61210用Im长样板检查12258对接接头的错纵向焊维1010on1.5边M环向煤缝8（上网壁板）210j1.3角饵鳍饵角球底与稀壁连接的焊缝按设计要求用焊接检验尺检查其他部位的焊缝饵81宽度：坡口宽度两副各增加1-2爆健余商纵维121.5用焊接检酸尺检杳12253环缝122122543.5罐底12212253B、罐壁的焊缝的无损检测和试验力.法按照图纸要求执行。（8）焊接修补在制造、运输和施工过程中产生的各种丧面缺陷的修补，应符合下列规定：深度超过05mm的划伤、电瓠擦伤、焊也等有害缺陷，应打磨平滑，打磨修补后的阴板以度，应等于
41、成大F钢板名义摩度扣除负偏差值；应进行磁粉检测或渗透探伤.缺陷深度或打磨深度超过Imm时，应进行补岸，并打磨平滑：焊缝缺陷的修补，应符合下列规定:焊缝表面缺陷用过规定(详见爆接检验)时，应进行打磨或补爆；煌健内部的超标缺陷在短接修补前，应探测缺陷的深度，确定缺陷的清除面，清除的深度不宜大于板摩的2/3,返修后的焊缝，应按原规定的方法进行探伤并应达到合格标准：焊接的修补，必须严格按照返修爆接工艺进行，其修补的尺度，不应小T50mm;5体充水试脸时，如发现Me随煌健缺陷，应放水使水面低于该处300mm或更低，招水擦干后返修，并重新进行试验，同一部位的返修次数，不宜超过二次，当超过二次时，应经技术负责人批准，(9)雄体几何形状和尺寸检色罐雕组装焊接后,几何账状和尺寸应符合卜列规定：罐堰高度的允许偏差,不应大于设计高度的05%;J1.啜钳碓的允许偏茏,不应大于谦壁高度的04%,且不得大于50mm;罐根的旧部凹凸变形,应不大于13mm;底圈壁板内表面半径的允许偏差,应符合本表33的规定：表3-3
