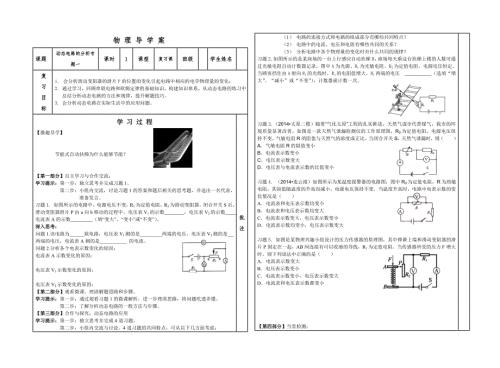

1、物 理 导 学 案课题动态电路的分析专题一课时1课型复习课班级学生姓名复习目标1 会分析滑动变阻器的滑片P的位置的变化引起电路中相应的电学物理量的变化；2. 通过学习，回顾串联电路和欧姆定律的基础知识、构建知识体系，从动态电路的练习中总结分析动态电路的方法和规律，提升解题技巧。3. 会分析动态电路在实际生活中的应用问题。学 习 过 程【激趣导学】节能式自动扶梯为什么能够节能？【第一部分】自主学习与合作交流：学习提示：第一步：独立思考并完成习题1。 第二步：小组内交流，讨论习题1的答案和题后相关的思考题，并选出一名代表，准备发言。习题1. 如图所示的电路中，电源电压不变，R1为定值电阻，R2为滑
2、动变阻器。闭合开关S后，滑动变阻器滑片P由a向b移动的过程中，电压表V1的示数 ，电压表V2的示数 ，电流表A的示数 （填“变大”、“变小”或“不变”）。深入思考：问题1.该电路为 联电路，电压表V1测的是 两端的电压，电压表V2测的是 两端的电压，电流表A测的是 的电流。问题2.分析各个电表示数变化的原因：电流表A示数变化的原因：电压表V1示数变化的原因：电压表V2示数变化的原因：【第二部分】观看微课，理清解题思路和步骤。学习提示：第一步：通过观看习题1的微课解析，进一步理清思路，将问题吃透弄懂。 第二步：了解分析动态电路的一般方法与步骤。【第三部分】合作与探究：动态电路的应用学习提示：第一
3、步：独立思考并完成4道习题。第二步：小组内交流与讨论。4道习题的共同特点，可从以下几方面考虑：（1） 电路的连接方式和电路的组成部分有哪些共同特点？（2） 电路中的电流、电压和电阻有哪些共同的关系？（3） 分析电路中各个物理量的变化时有什么共同的规律？习题2.如图所示的是某商场的一台上行感应自动扶梯B，商场每天乘这台扶梯上楼的人数可通过光敏电阻自动计数器记录，图中A为光源、R1为光敏电阻、R2为定值电阻，电源电压恒定。当顾客挡住由A射向R1的光线时，R1的电阻值增大，R1两端的电压 （选填“增大”、“减小”或“不变”），计数器就计数一次。习题3.（2014太原二模）随着“气化太原”工程的扎实推
4、进，天然气逐步代替煤气，我市的环境质量显著改善。如图是一款天然气泄漏检测仪的工作原理图，R0为定值电阻，电源电压保持不变，气敏电阻R的阻值与天然气的浓度成正比。当闭合开关S，天然气泄漏时，则（）A气敏电阻R的阻值变小 B电流表示数变小 C电压表示数变大 D电压表与电流表示数的比值变小习题4. （2014连云港）如图所示为某温度报警器的电路图，图中R0为定值电阻，R为热敏电阻，其阻值随温度的升高而减小，电源电压保持不变当温度升高时，电路中电表示数的变化情况是（）A电流表和电压表示数均变小 B电流表和电压表示数均变大 C电流表示数变大，电压表示数变小 D电流表示数均变小，电压表示数变大 习题5.
5、如图是某物理兴趣小组设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB间连接有可以收缩的导线，R1为定值电阻。当传感器所受的压力F增大时，则下列说法中正确的是（）A电流表示数变大B电压表示数变小C电流表示数变小，电压表示数变大D电流表和电压表示数都变小【第四部分】当堂检测：1. （2014滨湖区一模）如图是酒精测试仪及其原理图，它实际上是由酒精气体传感器R2与一个定值电阻R1及一个电压表组成，当酒精气体浓度增大时，传感器R2阻值变小。则驾驶员酒驾后检测时（）A通过传感器的电流变小B传感器两端电压变大C电压表示数变大D电路的总功率变小2. （2014娄底）电控调光玻璃能根
6、据光照强度自动调节玻璃的透明度。其原理是：光照增强，光敏电阻Rx阻值变小，施加于玻璃两端的电压降低，玻璃透明度下降；反之则玻璃透明度上升。若电源电压不变，R0是定值电阻，如图所示电路图中符合要求的是（）ABCD【第五部分】第二课时预习作业：【滑动变阻器引起的动态电路的计算】如图所示的电路中，灯L标有“3V，0.9W”、滑动变阻器R上标有“50，1A”的字样，电压表量程为“03V”，电流表量程为“00.6A”，电源电压恒为4.5V，不考虑温度对电阻的影响。闭合开关S，为了保证电路中各元件安全工作，求：（1） 电流表的示数变化范围；（2） 电压表的最小示数；（3） 滑动变阻器接入电路中的阻值范围；（4） 整个电路消耗的最大功率。批 注
