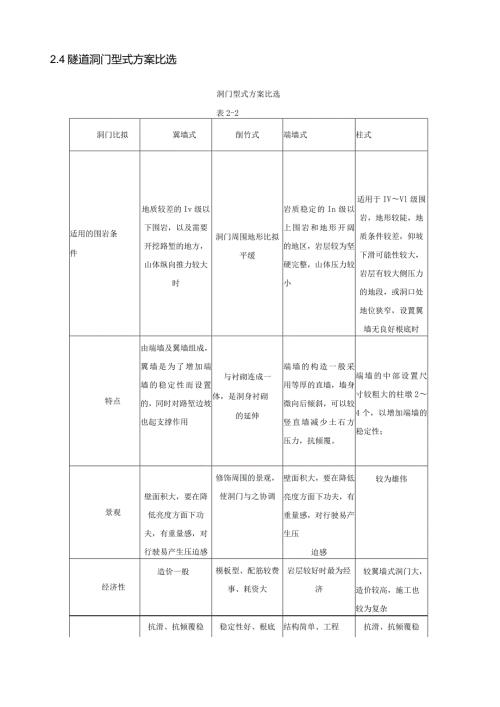

1、2.4隧道洞门型式方案比选洞门型式方案比选表2-2洞门比拟冀墙式削竹式端墙式柱式适用的围岩条件地质较差的Iv级以下围岩，以及需要开挖路堑的地方，山体纵向推力较大时洞门周围地形比拟平缓岩质稳定的In级以上围岩和地形开阔的地区，岩层较为坚硬完整，山体压力较小适用于IVVl级围岩，地形较陡，地质条件较差，仰坡下滑可能性较大，岩层有较大侧压力的地段，或洞口处地位狭窄，设置翼墙无良好根底时特点由端墙及翼墙组成，翼墙是为了增加端墙的稳定性而设置的，同时对路堑边坡也起支撑作用与衬砌连成一体，是洞身衬砌的延伸端墙的构造一般采用等厚的直墙，墙身微向后倾斜，可以较竖直墙减少土石方压力，抗倾覆。端墙的中部设置尺寸较
2、粗大的柱墩24个，以增加端墙的稳定性；景观壁面积大，要在降低亮度方面下功夫，有重量感，对行驶易产生压迫感修饰周围的景观，使洞门与之协调壁面积大，要在降低亮度方面下功夫，有重量感，对行驶易产生压迫感较为雄伟经济性造价一般模板型、配筋较费事、耗资大岩层较好时最为经济较翼墙式洞门大，造价较高，施工也较为复杂抗滑、抗倾覆稳稳定性好、根底结构简单、工程抗滑、抗倾覆稳平安性定性好承载力要求不高量小，施工简便定性好洞门型式方案的选择：线路洞门左侧洞门处也属于V级围岩，地势较陡，地质条件较差，纵向推力较大，综合比拟决定采用冀墙式洞门。线路右侧洞门处虽然处属于V级围岩，但其洞口周边地形比拟平坦，方便施工，采用了
3、削竹式洞门。洞门构造要求按公路隧道设计标准（JTG-2004）,洞门构造要求为：1、洞门仰坡坡脚至洞门墙背的水平距离不宜小于1.5m,洞门端墙与仰坡之间水沟的沟底至衬砌拱顶外缘的高度不小于1.Om,洞门墙顶高出仰坡脚不小于0.5m。2、洞门墙应根据实际需要设置伸缩缝、沉降缝和泄水孔；洞门墙的厚度可按计算或结合其他工程类比确定。3、洞门墙根底必须置于稳固地基上，应视地基及地形条件，埋置足够深度，保证洞门的稳定。基底埋入土质地基的深度不小于LOm,嵌入岩石地基的深度不小于0.5叱基底标高应在最大冻结线以下不小于0.25m。基底埋置深度应大于墙边各种沟、槽基底的埋置深度。4、松软地基上的根底，可采取
4、加固根底措施。洞门结构应满足抗震要求。2.4.2验算满足条件采用挡墙式洞门时，洞门墙可视为挡土墙，按极限状态验算，并应验算绕墙趾倾覆及沿基底滑动的稳定性。验算时应符合表2-3和表2-4（公路隧道设计标准JTG-2004）的规定，并应符合公路路基设计标准、公路砖石及混凝土桥涵设计标准、公路桥涵地基与根底设计标准的有关规定。洞门墙设计参数表2-3仰坡坡率计算摩擦角力（度）容重丫（Wm）基底摩擦系数f基底控制压应力（MPa）1:0.570250.60.81:0.7560240.50.61:150200.41:1.2543-45180.11:1.538-40170.25洞门主要验算规定表2-4墙身截面
5、荷载效应W结构抗力效应值Rd墙身截面荷载W结构抗力效应值Sd(按极限状态计算)效应值Sd值Rd(按极限状态计算)墙身截面偏心距CWO.3倍截面厚度滑动稳定平安系数KC1.3基底应力。W地基容许承载力倾覆稳定平安系数Ko工1.6基底偏心距e岩石地基WB/5-B/4;土质地基WB/6IB为墙底厚度)洞门结构设计计算计算参数如下：(1)边、仰坡坡度1:1.5；(2)仰坡坡脚=30,tan=0.58,tan=0.1；(3)地层容重=17kN11(4)地层计算摩擦角0二40。；(5)基底摩擦系数0.4；(6)基底控制应力=0.25Mpa2. 4.3.1建筑材料的容重和容许应力洞门材料选用C25混凝土,容
6、许压应力。a=0.5MPa,重度1=23KNm3o2.4. 3.2洞门各部尺寸的拟定根据公路隧道设计标准(JTJO26-90),结合洞门所处地段的工程地质条件，拟定洞门翼墙的高度：H=18m；其中基底埋入地基的深度为1.5m,洞口仰坡坡脚至洞门墙背的水平距离为2m,洞门翼墙与仰坡之间的水沟的沟底至衬砌拱顶外缘的高度2m,洞门翼墙与仰坡间的的水沟深度为0.4m,洞门墙顶高出仰坡坡脚0.8m。2. 4.3.3洞门验算根据公路隧道设计标准(JTJO26-90),洞门士压力计算最危险滑裂面与垂直面之间的夹角：洞门计算简图式中：围岩计算摩擦角；洞门后仰坡坡角；洞门墙面倾角代入数值可得:tanW-O.68
7、故:w=34.21702. 4.3.4翼墙墙身验算翼墙计算高度取距洞门前0.5m处高度为H=8m,洞门后填土高度为H1=7.2m,翼墙厚度B=l.7m根据公路隧道设计标准(JTG-2004),土压力为：.atan.ta=:，h=1 -tanatanta1169-tana式中：E土压力(kN);地层重度(kNm3)侧压力系数；墙背土体破裂角；b洞门墙计算条带宽度(m),取b=lm；土压力计算模式不确定系数，可取8=0.6。把数据代入各式，得：入=0.2550h=3.4483ho=1.44洞门土压力E：EL十无1)g=71.16KN式中：墙背摩擦角=三=-40=26.73V3(D抗倾覆验算挡土墙在
8、荷载作用下应绕0点产生倾覆时应满足下式：式中：K0倾覆稳定系数，1.6;ZMY一全部垂直力对墙趾0点的稳定力矩；ZMO全部水平力对墙趾0点的稳定力矩；墙身重量G：G=23811.7=312.8WEx对墙趾的力臂：Z=2Am乙X33Ey对墙趾的力臂：Z=8+吧=L7+等=1.967加G对墙趾的力臂：ZG =B + H tancr 1.7 + 80.1-1.25代入上式得:故抗倾覆稳定性满足要求(2)抗滑动验算对于水平基底，按如下公式验算滑动稳定性:式中：c滑动稳定系数ZN作用于基底上的垂直力之和；EE墙后主动土压力之和，取Zf=EjF基底摩擦系数，取f=0.4代入式得：故抗滑稳定性满足要求(3)
